DN40内螺纹连接二通式球阀结构设计

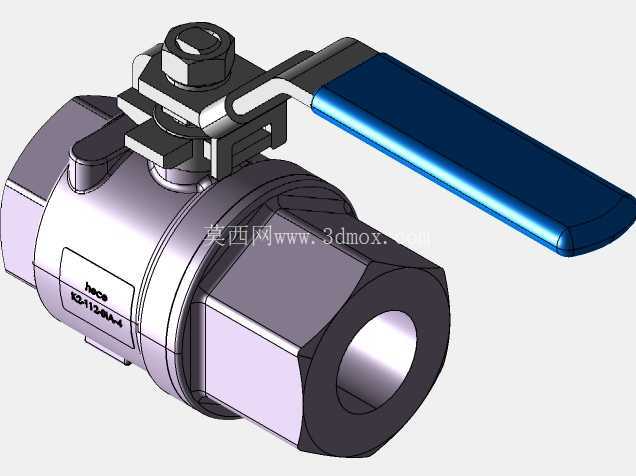

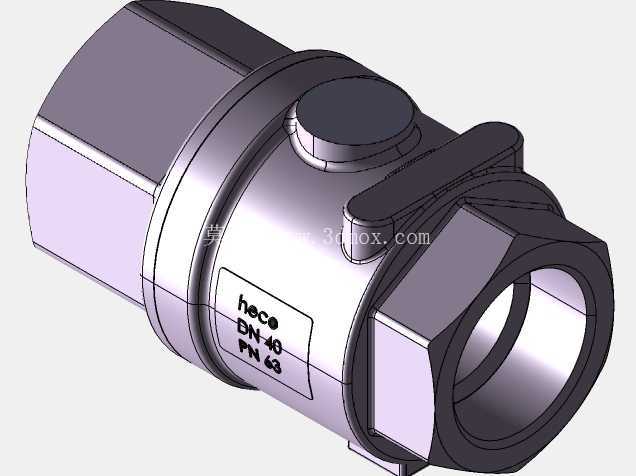

　　这款DN40规格的内螺纹球阀，主要应用在公称压力PN63级别的工业流体管路系统中，承担管路通断切换的控制功能，常见于化工介质输送、民用给排水、暖通循环、小型液压动力回路等场景，相比同通径的闸阀、截止阀，它的流道阻力更小，全开状态下几乎没有压损，适合对管路压降敏感的循环系统使用。从结构设计来看，这款产品采用一体式阀体铸造结构，两端为G11/2内螺纹接口，安装时无需额外焊接法兰，直接和同规格的外螺纹管路端配合，通过生料带或者密封胶做螺纹密封即可，安装空间占用比法兰式球阀小30%左右，适合管路排布紧凑的设备内部集成。

　　阀体中部的球体采用通孔设计，通孔直径和管路通径保持一致，不会出现缩径带来的流阻增大问题，球体和阀体之间的密封采用软质密封座，在低压工况下也能保证零泄漏，密封座的安装槽做了定位止口设计，装配时不需要额外调整密封间隙，能有效降低装配工时。顶部的阀杆采用防吹出结构设计，阀杆从阀体内部装入，即使在管路带压的状态下操作，阀杆也不会因为内部压力冲击飞出，避免介质泄漏引发的安全隐患，阀杆和阀体之间设置了两道O型密封圈，分别承担低压和高压下的密封作用，操作时的转动扭矩控制在15N·m以内，不需要借助额外的加力杆，徒手就能完成开关操作。

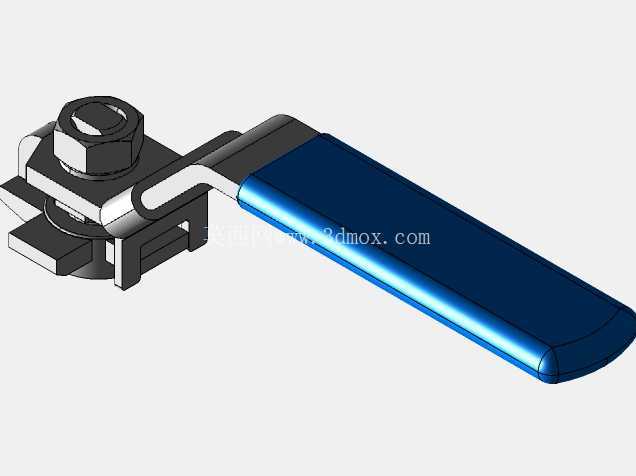

　　手柄采用扁平式冲压结构，手柄的转动角度限位直接做在阀体顶部的端盖上，手柄转动90度即可完成全开和全关的状态切换，手柄上的标识凸点和阀体上的流向标识对齐时，即为全开状态，垂直时为全关状态，现场操作人员不需要额外查看说明书就能快速判断阀门状态。从安装边界来看，这款球阀的总长度控制在110mm以内，阀体最大外径为68mm，手柄在全开状态下的总高度为95mm，安装时只需要预留出手柄转动的90度操作空间即可，不需要额外预留拆卸维护的大空间，后期维护时只需要拆下顶部的阀杆压盖，就能更换密封件和球体，不需要把整个阀门从管路上拆下来，大幅降低后期维护成本。

　　在建模过程中，所有配合面都按照机械设计公差做了间隙预留，螺纹部分采用标准管螺纹牙型建模，密封槽的尺寸按照O型圈的压缩率20%-25%设计，既保证密封性能，又不会因为压缩量过大导致O型圈过早老化失效。球体的表面粗糙度要求达到Ra0.8，和密封座接触的球面做了抛光处理，开关操作时不会划伤密封座表面，能保证一万次以上的开关寿命。阀体的材质可选黄铜或者304不锈钢，分别对应普通水介质和腐蚀性介质的使用场景，用户可以根据实际输送的介质特性选择对应的材质版本，不需要修改整体安装尺寸，替换性极强。在实际选型过程中，需要注意管路的实际工作压力不能超过PN63的公称压力，介质温度如果超过150摄氏度，需要将软密封座更换为金属硬密封版本，此时整体结构尺寸不需要变动，只需要替换密封件即可适配高温工况。这款球阀的流道为直通式结构，介质在阀内没有流向改变，不容易积存介质杂质，适合输送含有少量固体颗粒的流体工况，不会出现杂质卡滞球体导致开关失效的问题。
