Gib开口接头连接结构三维设计

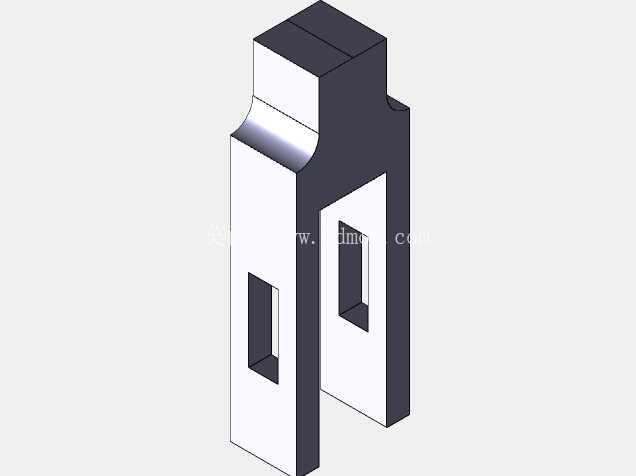

　　在电力配套构件的装配场景里，这类开口接头常作为变压器组件的定位锁紧连接件使用，主要承担相邻构件的对位卡合、限位固定功能，避免设备运行过程中因振动、热胀冷缩带来的构件移位问题。从结构设计来看，该接头采用对称式立板结构，主体为两个平行设置的长条形立板，顶部通过一体化的连接块实现刚性连接，整体形成U型的卡合空间，能够直接套接在对应规格的安装基座上，无需额外的焊接工序即可完成初步定位。立板上开设的两处矩形镂空槽，并非单纯的减重设计，靠近下部的长槽用于穿过横向锁紧销，实现接头与基座的轴向固定，中部的窄槽则用于嵌入配套的Gib定位块，通过定位块与槽壁的紧密贴合，消除装配间隙，避免长期使用后出现的连接松动问题。

　　立板顶部的圆弧过渡结构，是为了适配安装位置的圆弧接触面，减少装配时的应力集中，同时避免尖锐棱边对安装人员造成划伤，也能防止装配过程中刮伤相邻构件的绝缘涂层。从安装边界来看，该接头的整体高度适配常规电源变压器的组件安装间距，立板的厚度经过载荷校核，能够承受变压器运行时的振动载荷与热变形带来的挤压力，两个立板的内侧面间距严格匹配配套安装座的厚度尺寸，装配时可直接滑入安装位置，无需额外修配。设计过程中，特意将开口侧的边缘做了微小的倒角处理，既方便装配时的导向对位，也能减少应力集中带来的开裂风险，顶部连接块的平面度控制在合理公差范围内，保证与上方压紧构件的完全贴合，避免局部受力不均导致的构件变形。

　　这类接头在实际使用中，不需要复杂的安装工具，仅需配套的锁紧销与Gib块即可完成固定，后期维护拆卸也十分便捷，能够大幅降低电力设备现场装配与运维的工时成本。在结构细节上，立板外侧的凸起限位台，用于限制接头插入安装座的深度，保证每次装配的位置一致性，避免因插入深度不足导致的连接强度不够，或是插入过深挤压到内部的线路构件。镂空槽的边缘同样做了去毛刺处理，防止装配时割伤操作人员的手套，也避免毛刺脱落掉入设备内部造成短路隐患。

　　从受力角度分析，该接头的主要受力点集中在下部销孔位置与中部定位槽的接触面，设计时通过有限元校核，在保证结构强度的前提下开设镂空槽，既减少了材料用量降低构件自重，也为装配时的操作留出了足够的工具空间，方便锁紧销的穿入与Gib块的嵌入调整。不同于普通的焊接式连接接头，这种装配式的开口接头具备更好的互换性，单个构件出现磨损或损坏时可直接单独更换，不需要对整个连接基座进行拆解更换，能够大幅降低后期的维护成本，尤其适合电力设备这类需要长期稳定运行、定期维护检修的应用场景。在实际装配过程中，该接头可先预装在安装基座上，待其他组件对位完成后再打入锁紧销、嵌入Gib定位块完成最终固定，装配顺序灵活，能够适配现场不同的安装工序需求，不需要严格按照固定流程操作，降低了现场施工的难度。立板表面的平整度公差经过严格控制，保证与相邻构件的贴合面接触均匀，避免局部应力过大导致的构件变形，长期使用下也不会出现因接触不均带来的松动异响问题。
