双孔轴座式机械支撑连接结构

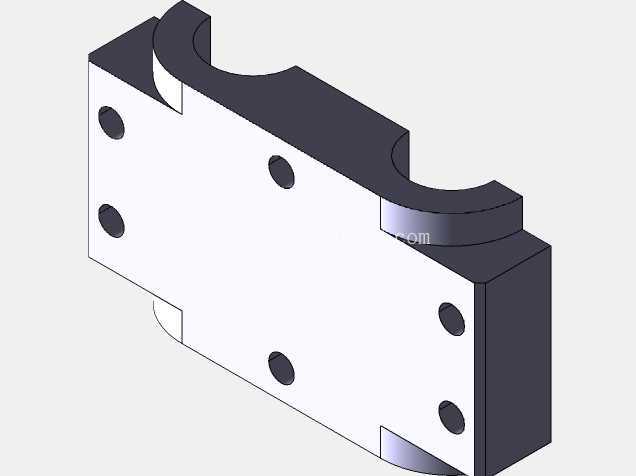

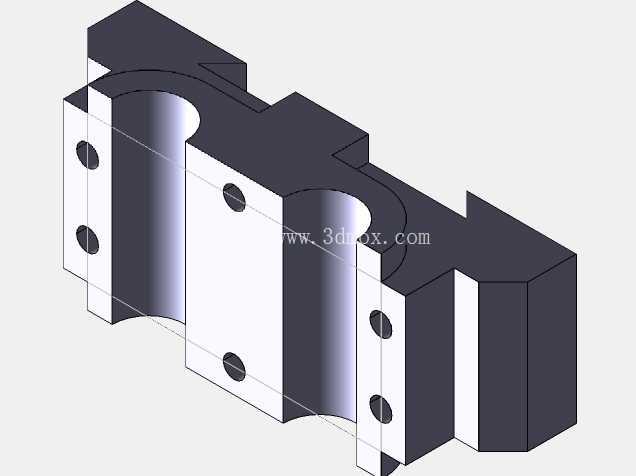

　　这类双孔轴座结构在工业装配场景里应用十分广泛，常见于自动化生产线的传动轴支撑、输送设备的辊筒安装座、工装夹具的定位支撑模块，也会用在中小型动力传输单元的轴承座替代场景中，核心作用是为回转类零件提供稳定的径向支撑，同时通过本体的安装面实现与设备机架的刚性连接，避免轴系运转过程中出现径向窜动、支撑刚度不足的问题。从结构设计逻辑来看，两个平行的半圆轴孔是核心功能区域，孔壁的加工精度直接决定了适配轴件的回转同轴度，设计时预留了标准的轴承安装公差区间，既可以直接配套光轴做滑动支撑，也能压入标准深沟球轴承实现滚动摩擦支撑，适配不同转速、载荷的使用需求。

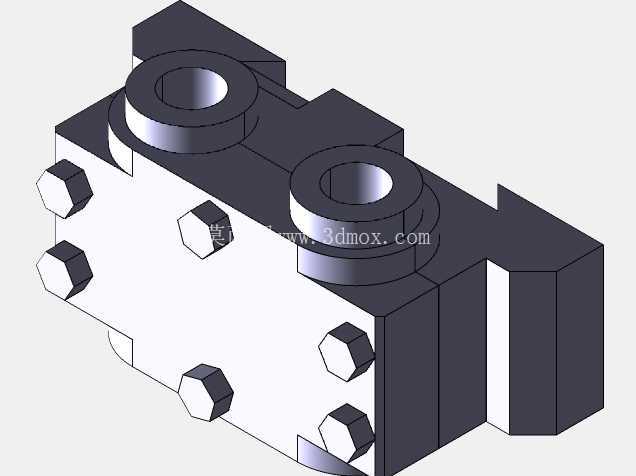

　　本体侧面的安装法兰面均匀布置了沉头安装孔，孔位间距按照通用型材安装孔距做了匹配设计，安装时可以直接通过内六角螺栓与铝型材机架、钢板焊接机架完成固定，不需要额外做转接板加工，能大幅缩短现场装配的调整周期。两个轴孔之间的连接筋板做了加厚处理，筋板厚度根据轴孔承载的径向载荷做了刚度校核，当单侧轴孔承受偏载时，筋板可以将载荷均匀传递到整个本体结构，避免局部应力集中导致的座体变形，长期承受交变载荷时也不会出现安装面翘曲的问题。

　　从安装边界来看，本体的底部安装面做了铣平处理，平面度控制在0.02mm以内，与机架贴合时不需要额外刮研就能保证足够的接触刚度，整体外形的长宽高尺寸适配常规的30系列、40系列铝型材安装空间，不会出现与周边管线、其他传动部件干涉的问题。轴孔的开口侧做了15度的导向倒角，压入轴件或者轴承时可以起到导向作用，避免装配过程中刮伤孔壁或者轴承外圈，侧面的安装沉孔深度刚好覆盖内六角螺栓的头部高度，装配后螺栓头不会突出安装面，不会影响周边部件的运动轨迹。

　　在实际选型使用时，这类支撑座可以根据承载需求选择不同的材质，常规载荷下采用45号钢调质处理就能满足刚度要求，腐蚀环境下可以更换为304不锈钢材质，轻量化场景下也可以采用6061铝合金硬质阳极氧化处理，不同材质的结构安装尺寸完全一致，具备很好的互换性。结构设计时还考虑了装配维护的便利性，两个轴孔为贯通式设计，日常维护时不需要拆除整个座体，就能直接从轴孔一端抽出轴件做润滑、更换密封件的操作，侧面的安装孔位做了对称设计，座体可以正反两个方向安装，适配不同的走线、走管布局需求，不会因为安装方向限制影响设备整体布局。在传动系统布局中，这类双孔支撑座经常用于平行轴系的近端支撑，相比两个独立的单孔轴座，一体化的双孔结构可以更好的保证两根平行轴的孔位同轴度、平行度，减少装配时的人工调整工作量，也能避免长期运转后两个独立轴座出现位移偏差导致的轴系卡滞、皮带磨损加快的问题。本体的非加工面做了喷砂氧化处理，既可以提升表面的防锈能力，也能避免加工毛刺划伤装配人员，所有棱边都做了R1的圆角处理，没有尖锐的边角，符合机械装配的安全设计要求。
