L型带孔铰接安装固定支座结构

　　这类带铰接孔的L型安装支座，在工业装配场景里的应用覆盖范围极广，小到低压柜内的元器件安装挂接，大到输送线侧边的导向件固定、小型气动元件的铰接支撑，都能见到同结构类型的零件身影。很多刚接触结构设计的工程师容易把这类零件当成简单的折弯钣金件处理，但实际上这个支座采用的是机加工成型结构，相比钣金折弯件，它的铰接孔同轴度、安装面平面度都能做到更高精度，在需要反复转动铰接、承受径向载荷的工位上，不会出现钣金件常见的孔位变形、折弯处应力开裂的问题。

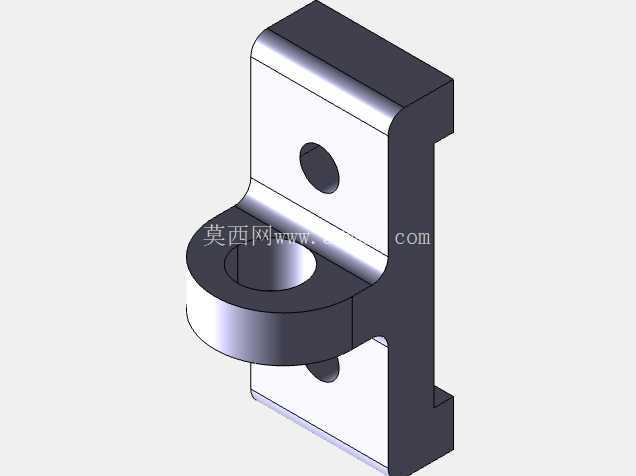

　　从结构功能上拆分来看，这个零件分为两个功能段：竖直段是安装基准面，上下两个同轴的通孔用来穿装螺栓，将整个支座固定在设备的安装立面上，两个安装孔的孔距设计留足了扳手操作空间，不管是用内六角还是外六角螺栓，都能顺利完成锁紧操作，不会出现孔距过近导致工具无法就位的问题。水平伸出的圆筒段是核心的铰接功能区，中间的通孔用来穿装铰接销轴，圆筒的端面做了倒角处理，装配销轴时可以自动导正，不需要反复调整对位，能有效减少现场装配的调整时间。圆筒和竖直安装板的衔接位置做了圆弧过渡，没有尖锐的应力集中角，在承受铰接部位的径向载荷时，应力会沿着圆弧面均匀分散，不会在衔接位置出现应力断裂的隐患。

　　设计这类支座的时候，首先要确认的是安装边界尺寸：竖直安装面的宽度要匹配设备预留的安装位宽度，不能超出安装面导致固定不稳；上下安装孔的中心距要和设备安装面上的预留螺孔孔距完全匹配，避免出现装不上的问题；水平伸出的圆筒段长度要和铰接件的宽度匹配，既要保证铰接件能顺利卡入圆筒之间的间隙，又不能让伸出长度过长导致支座整体受力时弯矩过大。铰接孔的内径尺寸要和选用的销轴外径做间隙配合，间隙量控制在0.02mm到0.05mm之间，既保证铰接转动时没有卡滞，又不会因为间隙过大出现铰接晃动的问题。

　　很多现场运维的师傅都有体会，这类小支座如果设计时没考虑安装容错空间，现场装配时很容易出现孔位对不上的问题，所以这个支座的两个安装孔都做了轻微的孔口倒角，就算安装时螺栓和孔位有微小的错位，也能顺着倒角滑入孔位，降低现场装配的对位难度。零件的所有外露棱边都做了倒钝处理，没有锋利的毛刺，装配和运维时不会划伤操作人员，也不会刮破相邻的线缆或者密封件。

　　在实际选型应用时，如果是用在有振动的设备工位上，比如振动输送机的侧边导向铰接位，可以在铰接孔内加装铜套或者自润滑轴套，减少销轴和孔壁的磨损，延长零件的使用寿命；如果是用在静态固定的工位上，比如柜内的走线支架固定，直接用螺栓锁紧安装孔即可，不需要额外加装轴套。这个支座的结构没有多余的冗余设计，所有结构特征都服务于安装固定和铰接支撑两个核心功能，没有为了造型增加不必要的加工特征，不管是用数控铣削加工还是用型材铣切成型，加工工序都比较简单，加工成本可控，适合批量生产应用。

　　需要注意的是，这类支座的安装面平面度公差要控制在0.1mm以内，如果安装面不平，锁紧螺栓时会让零件产生内应力，长时间受载后容易出现变形，导致铰接孔的同轴度超差，出现转动卡滞的问题。铰接孔的轴线要和竖直安装面保持平行，平行度公差控制在0.08mm以内，不然铰接件转动时会出现别劲的情况，加速销轴和孔壁的磨损。竖直段的两个安装孔要和安装面保持垂直，垂直度公差控制在0.1mm以内，避免螺栓锁紧时出现斜向受力，导致螺栓断裂或者固定松动。
