壁挂式弧形挂钩安装固定结构设计

　　日常生产与民用场景里，这类壁挂弧形挂钩的使用覆盖范围极广，小到车间工位的工具悬挂、管线梳理，大到民用场景的置物挂载、工装辅具的临时固定，都能见到同结构原理的构件身影。很多设计新手在做这类构件时，容易只关注挂钩的承重弧面造型，忽略安装基座与挂载臂的衔接应力分布，实际落地使用时很容易出现基座开裂、挂载臂变形的问题。

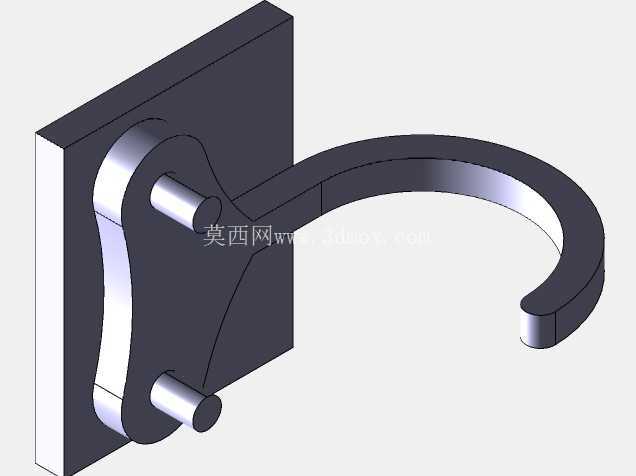

　　从结构细节来看，这个构件采用一体化成型的设计思路，背部是整块平整的方形安装基板，基板表面没有多余的凸台或凹槽，能够完全贴合墙面、设备立面、工装架侧壁等各类平整安装面，安装时不需要额外加工适配的沉台，只需要通过两个圆柱定位销完成预定位，再配合紧固件就能完成固定，两个定位销沿基座竖向中轴线对称分布，间距经过受力核算，能够避免单侧受力时基板出现翘边，安装边界上，基板的方形轮廓预留了足够的紧固件操作空间，不需要在安装面周围预留过大的操作空位，哪怕是狭窄的设备侧壁间隙，也能完成安装作业。

　　挂载部分采用半开放的C型弧形臂设计，弧面的曲率经过反复调整，既能够适配圆管类、线缆类构件的挂载，也能悬挂带挂孔的工具、置物袋等物件，弧臂的末端做了小幅度的向内收边处理，能够避免挂载物件在轻微晃动时从挂钩端部滑脱，不需要额外加装防脱挡片，减少了零件数量与装配工序。弧臂与安装基座的衔接位置做了大圆角过渡，没有尖锐的应力集中角，能够把挂载时的载荷均匀分散到整个基座平面，而不是集中在衔接的窄边位置，这也是很多新手设计时容易忽略的点——如果衔接位置做直角处理，满载挂载时直角位置的应力会是圆弧过渡的3倍以上，长期使用很容易出现疲劳断裂。

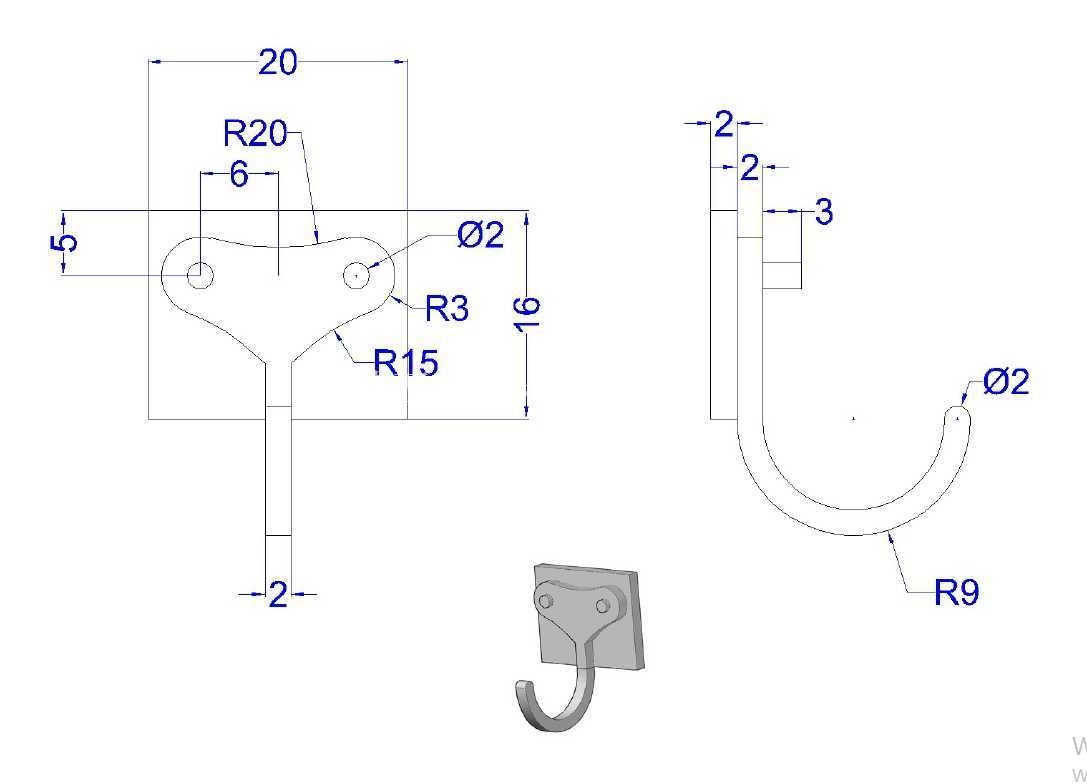

　　尺寸设计上，安装基板的厚度大于弧形臂的截面厚度，保证固定端的结构强度高于挂载端，哪怕挂载端出现过载变形，固定端也不会先失效，避免整个挂钩从安装面脱落造成安全隐患。两个定位销的伸出长度略小于基板厚度，不会因为销体过长顶到安装面导致基板无法贴合，也不会因为长度过短起不到预定位的作用，装配时可以先把两个定位销插入安装面的预钻孔，临时固定住挂钩位置，再拧紧紧固件，单人就能完成安装作业，不需要额外托举对位。

　　实际应用中，这类结构可以根据使用场景调整尺寸参数，如果是车间重型工具挂载，可以适当加厚基板与弧臂的截面厚度，更换更高强度的材质；如果是民用轻载场景，可以适当缩小整体尺寸，降低材料成本。弧臂的开口大小也可以根据挂载物件的直径调整，比如用来悬挂气管、电缆的场景，可以加大弧臂的曲率半径，避免线缆弯折角度过大影响使用寿命；用来悬挂小型工具的场景，可以缩小开口尺寸，防止工具晃动脱落。

　　建模过程中需要重点关注几个曲面衔接的位置，弧臂与基座的过渡曲面要保证G1连续，不要出现曲面折痕，否则不仅会影响后续的数控加工路径，还会在受力时形成应力集中点。定位销与基板的衔接位置也要做小圆角过渡，不要直接做直角插接，避免销根位置受载断裂。整个构件没有复杂的内腔结构，不管是采用机加工、注塑还是钣金折弯焊接的工艺都能实现，工艺适配性很强，不需要特殊的加工设备就能批量生产。

　　很多人觉得挂钩是很简单的零件，不需要做严谨的受力核算，实际上在工业场景里，这类挂载构件如果失效，很可能导致悬挂的工具、管线掉落，砸伤下方的作业人员，或者导致设备管线拉扯脱落引发设备故障，所以每一个尺寸的确定都要结合实际挂载载荷来核算，比如弧臂的截面宽度、厚度，基板的固定孔位间距，定位销的直径，都要和额定挂载重量匹配，不能凭感觉随意绘制。这个结构的设计逻辑就是用最少的零件、最简单的工艺，实现稳定可靠的挂载功能，没有多余的装饰性结构，所有的造型细节都是为了提升结构强度、优化安装便利性、降低使用过程中的故障概率。
