按动式自动铅笔全拆解结构三维设计

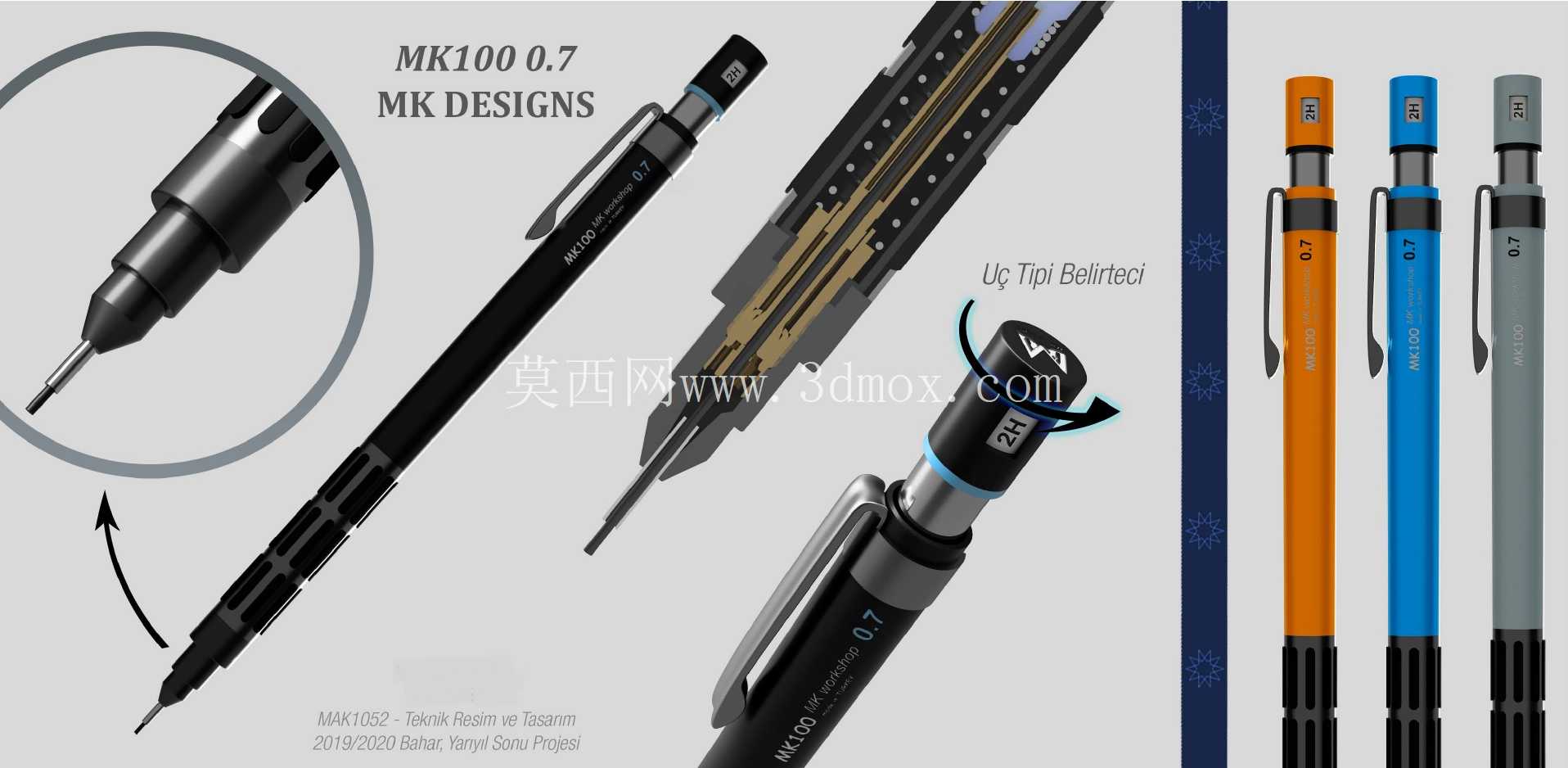

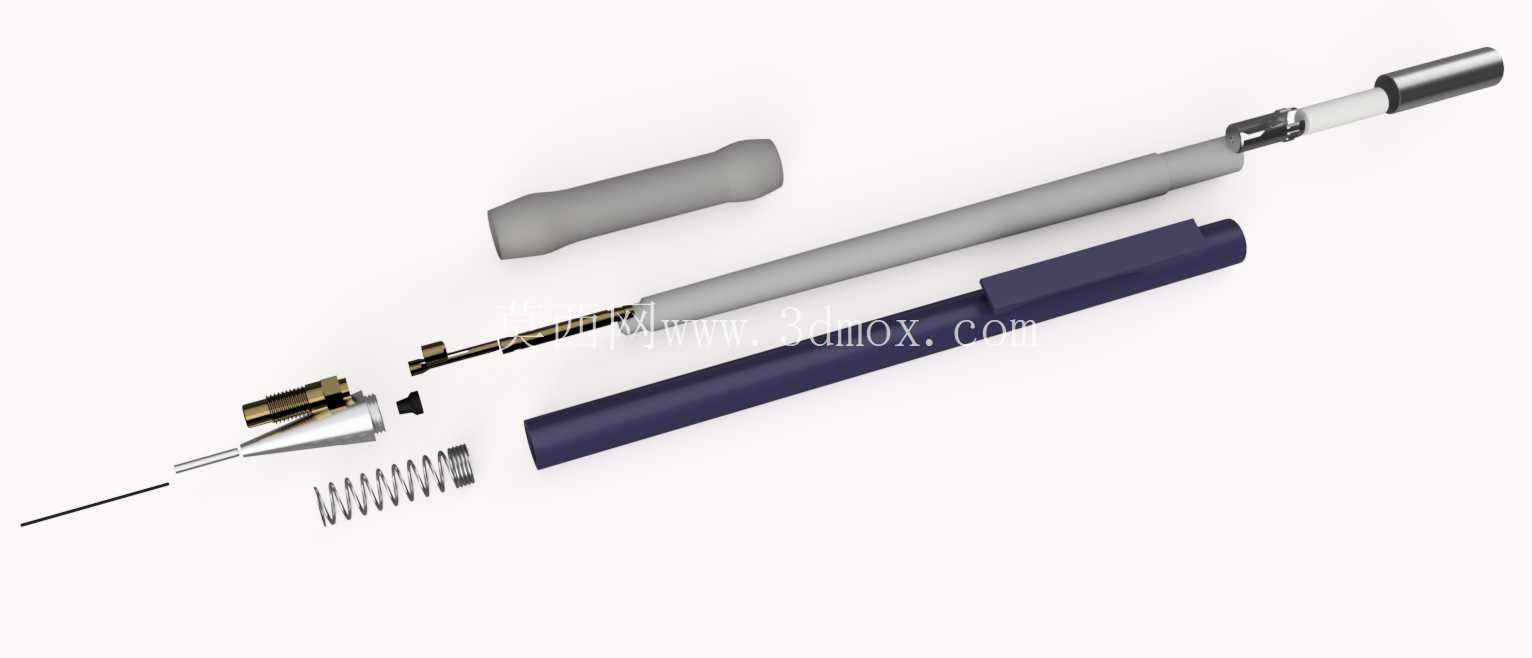

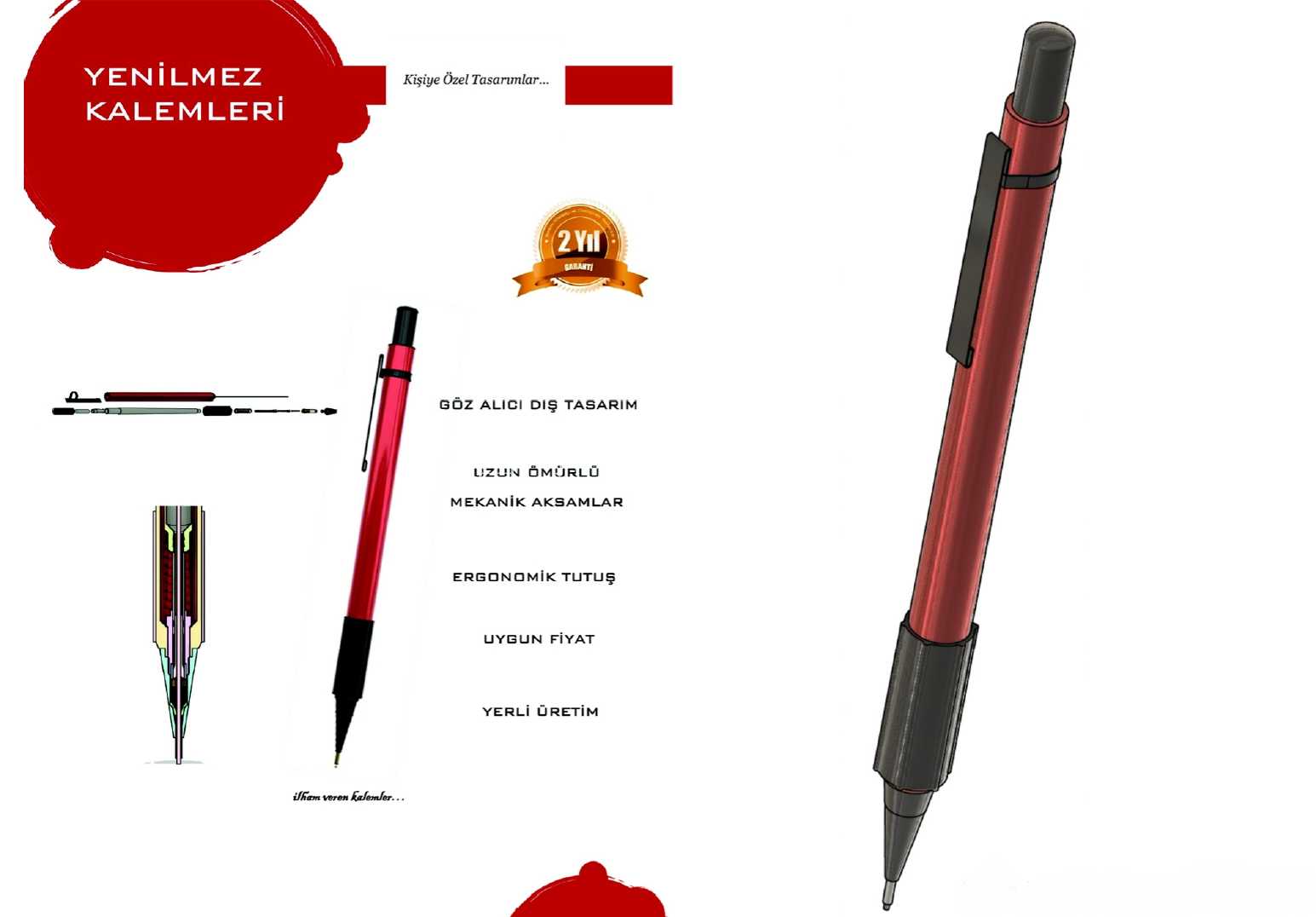

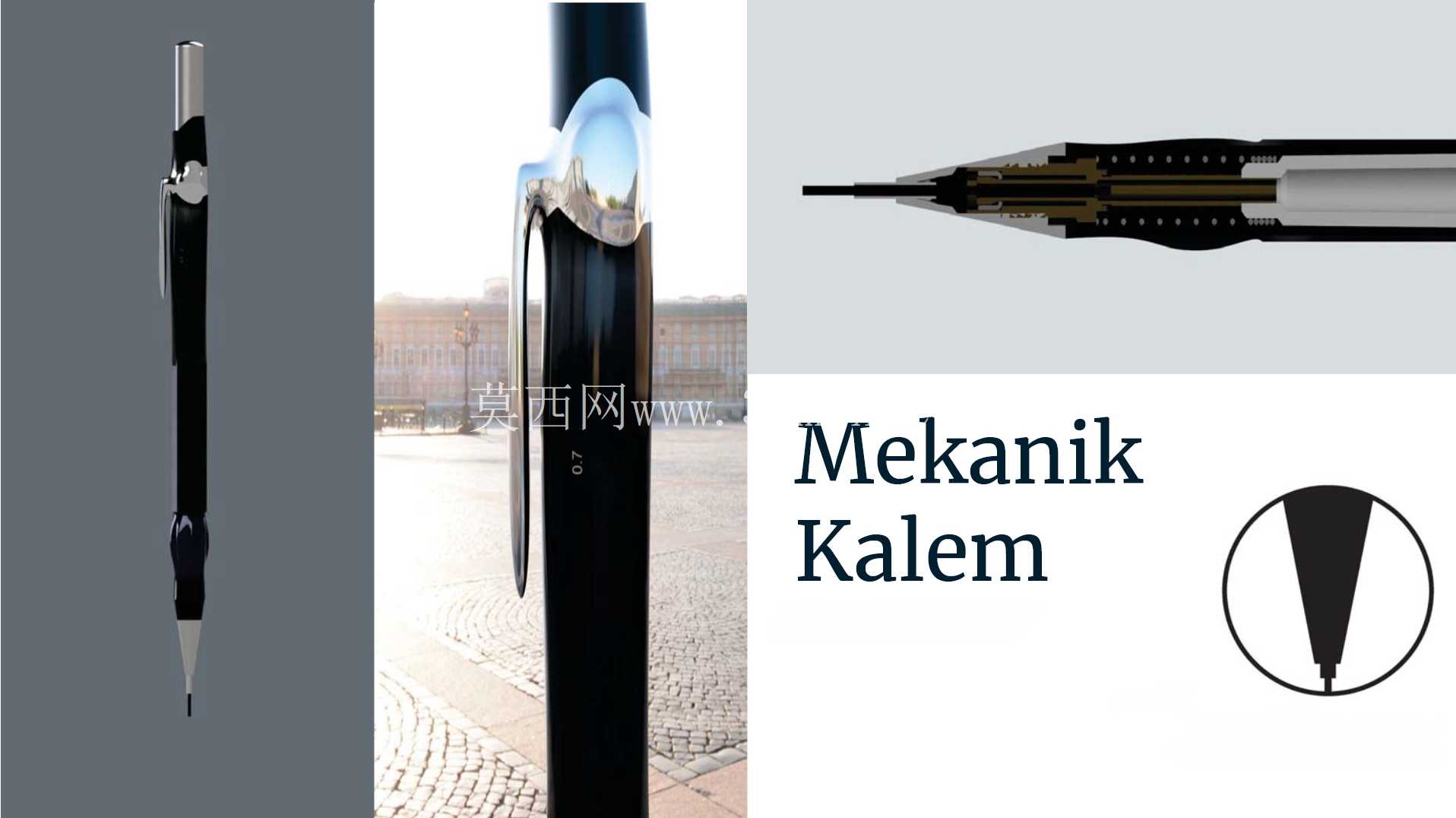

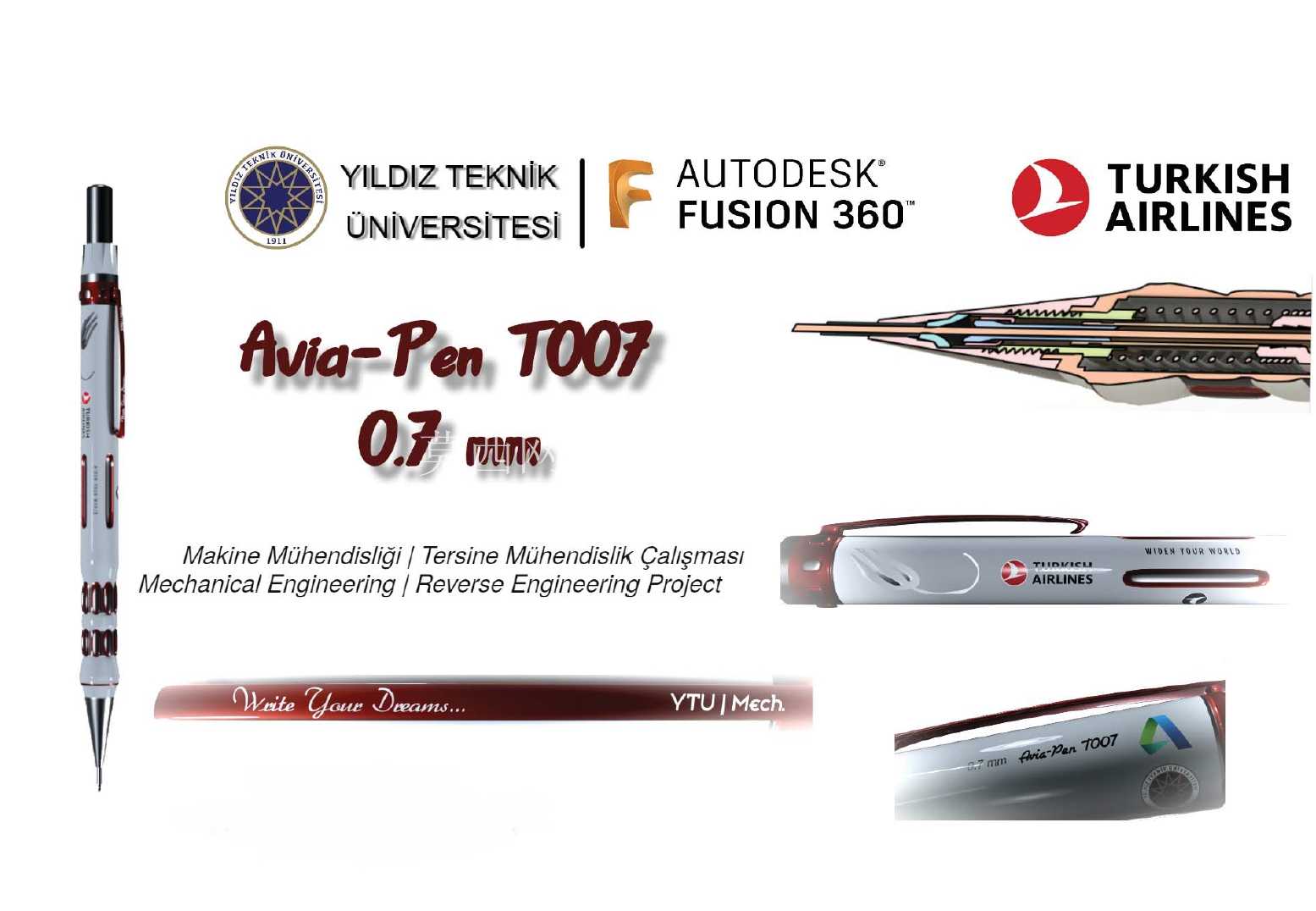

　　从结构组成来看，整套模型包含笔帽外筒、笔身握持套、按动顶杆、三瓣爪卡头、复位弹簧、铅芯导套、笔尖护头、储芯管几个核心部分，各零件之间的配合公差在建模时就预留了实际生产所需的间隙，比如三瓣爪卡头与笔身内锥面的配合角度，直接决定了铅芯夹紧的可靠性，角度过小会导致卡头张开行程不足无法顺利出芯，角度过大则会出现铅芯夹紧力不足、书写时铅芯回缩的问题，建模时将锥面配合角度设置为12度，刚好匹配常规0.5mm、0.7mm规格铅芯的夹紧需求，既保证按动时卡头能顺利张开释放铅芯，又能在复位后提供足够的夹持力避免铅芯晃动。日常书写场景中，自动铅笔是学生群体、工程绘图人员、办公文职人员高频使用的书写工具，相较于传统木质铅笔，它无需反复削切，铅芯进给量可控，握持手感稳定，能适配长时间连续书写、精细线条绘制等多种需求。这套拆解式的自动铅笔结构设计，完整还原了按动式自动铅笔从外装件到内部传动组件的全部细节，每一个零件的配合关系都经过实际装配逻辑校验，可直接用于文具结构教学、产品外观迭代参考、零部件开模前的结构验证环节。复位弹簧的选型与安装位置也经过结构适配，弹簧线径0.3mm，中径3.2mm，自由长度18mm，安装在笔尖导套与三瓣爪卡头的台阶之间，按动顶杆受力下压时，弹簧被压缩，三瓣爪卡头向前移动脱离内锥面约束，卡爪张开释放铅芯，松开按动顶杆后弹簧回弹，带动卡头退回内锥面位置，卡爪收拢夹紧铅芯，整套传动行程控制在4mm，刚好匹配单次按动出芯0.3-0.5mm的常规使用需求，不会出现一次按动出芯过长导致铅芯易折断的问题。

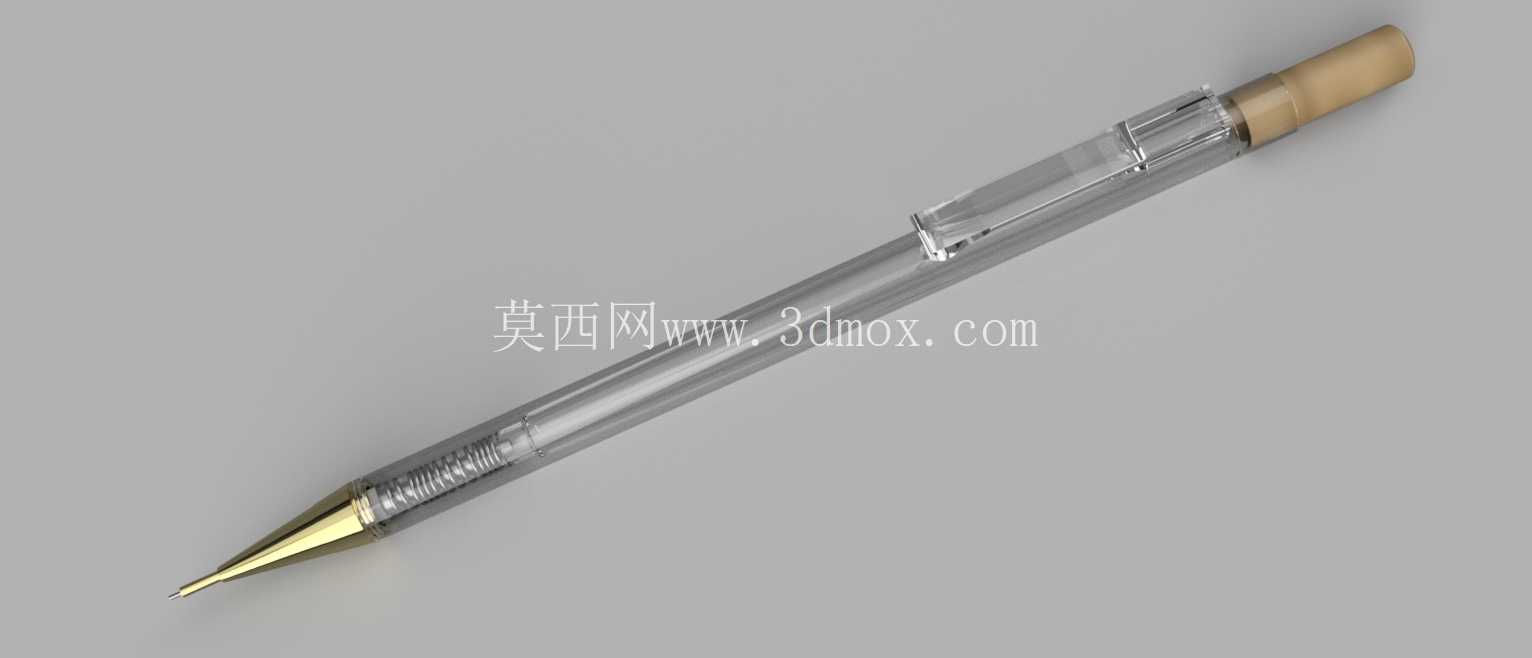

　　外形尺寸方面，整笔装配完成后总长度148mm，笔身最大直径11mm，握持段直径9.2mm，符合成年人手部握持的人机工程尺寸，长时间书写不会出现硌手的问题；笔帽与笔身采用卡扣式连接，卡扣配合深度1.2mm，既保证日常使用时笔帽不会意外脱落，又能在需要更换铅芯时轻松拔开，储芯管内径4.2mm，单次可容纳12根长度60mm的标准铅芯，满足日常一周左右的使用量无需频繁添芯。笔尖护头采用锥形收口设计，收口处最小内径1.1mm，刚好能容纳铅芯顺畅伸出，同时能在铅芯受到侧向书写力时提供一定的支撑，减少铅芯折断的概率；笔身握持套采用软胶材质的建模设定，表面做了细微的磨砂纹理处理，增加握持时的摩擦力，避免手出汗时出现笔身打滑的问题。

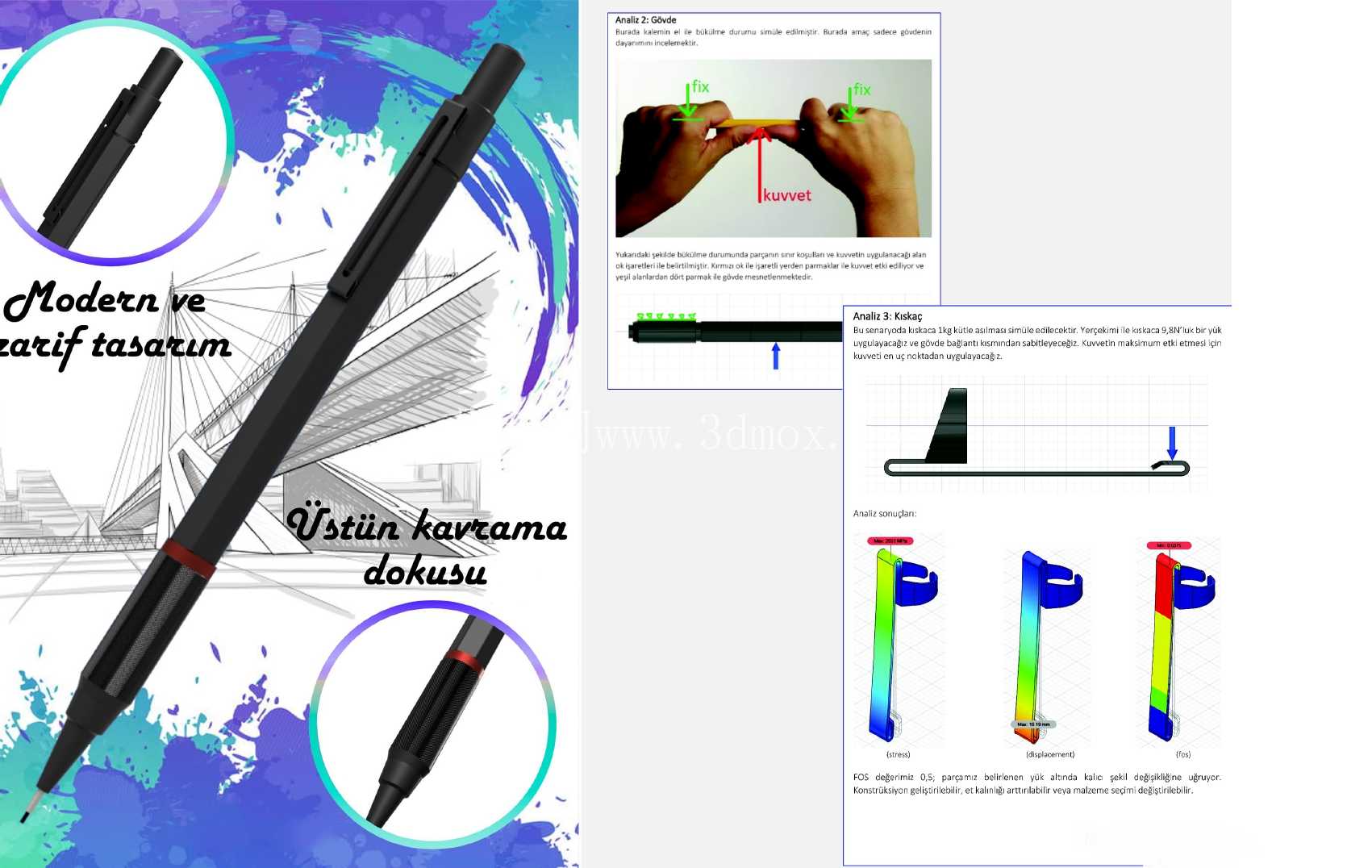

　　从设计思路上，这套模型没有做多余的装饰性结构，所有特征都服务于功能实现，比如按动顶杆的尾部做了直径10mm的圆弧按压面，按压时手指接触面积更大，按压力度分散，长时间按动也不会出现指尖压痛的问题；三瓣爪卡头的每个卡爪内侧都做了0.1mm深度的弧形凹槽，刚好贴合圆柱形铅芯的外圆，增加夹紧时的接触面积，避免铅芯被夹伤出现内部暗断的情况。在实际生产适配层面，所有零件的壁厚都控制在均匀的1.2-1.5mm区间，塑料件的脱模斜度统一设置为1.5度，没有出现倒扣、壁厚突变等不利于注塑生产的结构，笔身外筒与内部储芯管的配合间隙控制在0.1mm，装配后不会出现零件晃动、笔身异响的问题。

　　针对绘图场景的使用需求，笔尖护头的伸出长度设置为3.5mm，绘图时视线不会被笔身遮挡，能清晰看到笔尖的落点，方便绘制精细的工程线条；按动顶杆的按压力度设置为8N左右，既不会因为力度太轻导致误触出芯，也不会因为力度太大造成按动费力。整套结构没有复杂的异形零件，所有组件都可以通过常规注塑、弹簧绕制、金属冲压工艺实现量产，零件通用化程度高，三瓣爪卡头、复位弹簧等部件都可以采用行业通用的标准件，降低生产开模的成本。
