迷你黄铜180度旋转小铰链结构设计

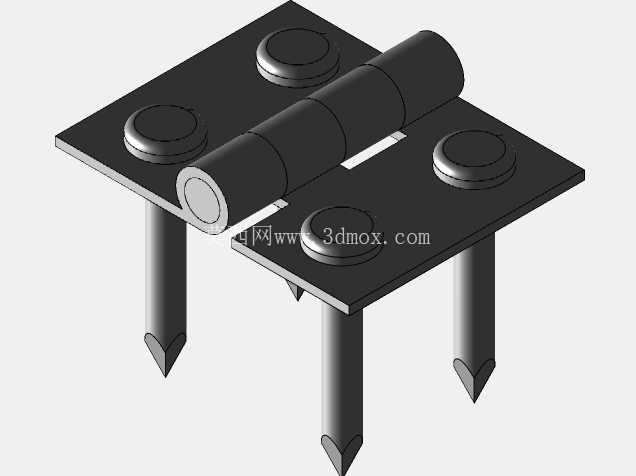

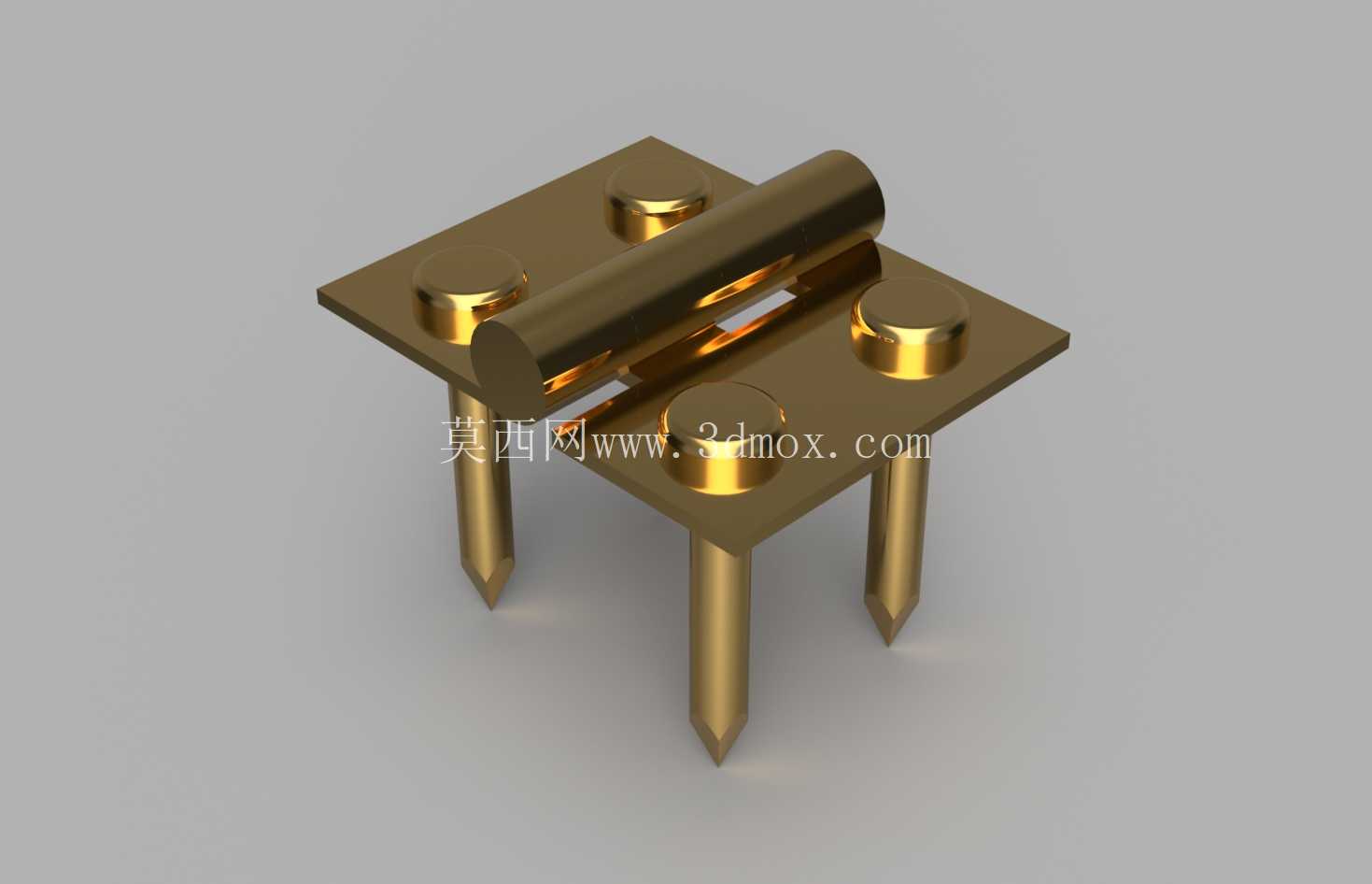

　　这款微型黄铜铰链的设计初衷，是适配微缩场景与小型DIY构件的活动连接需求，最初的应用场景瞄准娃娃屋微缩家具、微型展示柜、手工皮具小盒、精密仪器小型检修门这类对连接件尺寸有严苛要求的领域，区别于常规家装合页的大尺寸设计，这类微型铰链需要在极小的安装空间内实现稳定的开合功能，同时兼顾外观的精致度，匹配微缩构件的整体质感。从功能特性来看，这款铰链支持180度旋转开合，两个页片分别对应固定侧与活动侧，页片上预留的四个带尖刺的固定柱，是针对薄型基材设计的安装结构——常规微型螺丝在厚度不足2mm的微缩板材上很难实现可靠固定，尖刺式插脚可以直接压入木质、塑胶类软质基材，不需要额外攻丝或者预埋螺母，安装后页片与基材表面贴合平整，不会出现凸起的螺丝头破坏微缩构件的外观一致性。

　　设计过程中首先要解决的是小尺寸下的结构强度问题，黄铜材质本身具备较好的切削性能与抗锈蚀能力，表面抛光后能呈现温润的金属光泽，适配微缩家具的复古质感，同时铰链的转轴采用贯穿式圆柱结构，转轴与页片的配合间隙控制在0.02mm以内，既保证开合过程无卡顿，也不会出现页片晃动、错位的问题，避免长期开合后出现松垮的情况。安装边界方面，单页片的外形尺寸控制在极小范围内，闭合状态下整体厚度不超过3mm，展开后两个页片处于同一平面时总长度适配小型构件的安装面，四个固定插脚的长度经过测算，压入基材后不会穿透常规厚度的微缩板材，避免背面出现凸起影响构件的放置平整度。在实际选型适配时，需要注意基材的硬度，插脚结构更适合密度板、椴木层板、软质PVC这类硬度较低的基材，如果用于金属或者硬质塑胶基材，则需要将插脚结构替换为微型螺丝孔位，对应的页片厚度需要适当增加0.3-0.5mm，保证螺丝孔的螺纹啮合长度足够。开合阻尼的设计上，转轴与页片的配合采用轻微过盈配合，不需要额外添加阻尼脂就能实现任意角度悬停，这对于微缩场景的柜门、箱盖来说非常实用，不需要额外加装支撑结构就能保持开启或者半开的展示状态。

　　从结构细节来看，页片上的固定柱与页片采用一体化设计，避免了装配式结构在小尺寸下容易出现的脱落问题，转轴的两端做了圆弧收边处理，不会出现锐边划伤安装人员或者破坏周边装饰面的情况，页片的边缘全部做了0.1mm的倒角处理，既去除了加工毛刺，也让整体外观更精致，匹配微缩模型的精细度要求。在三维建模过程中，需要重点验证转轴的同轴度，两个页片的转轴孔必须保持严格同轴，否则开合过程中会出现卡滞，甚至因为应力集中导致页片断裂，同时固定插脚的锥度设计需要经过反复调整，锥度过大容易导致压入后固定力不足出现松脱，锥度过小则压入难度大，容易导致基材开裂。

　　这类微型铰链的应用场景并不局限于微缩模型，在小型首饰盒、便携电子设备的翻盖结构、精密仪器的小型检修盖板上也能适用，只需要根据实际安装基材的材质调整固定结构的形式，就能满足不同场景的使用需求。不同于常规工业铰链对承重能力的高要求，这类微型铰链更看重开合的顺滑度、外观的精致度以及安装后的隐蔽性，所以在设计时尽可能压缩了整体的结构厚度，让铰链安装后尽可能与构件表面齐平，减少对整体外观的影响。表面处理方面，黄铜材质可以根据需求做抛光、做旧、镀镍等不同处理，适配不同风格的构件外观需求，比如复古风格的微缩家具可以做黄铜做旧处理，现代风格的小型设备可以做镀镍亮面处理。在实际装配验证中，这款铰链经过上千次开合测试后，转轴部位的磨损量极小，不会出现明显的松旷问题，固定插脚压入基材后，垂直方向的拉拔力可以满足小型构件的使用需求，正常使用情况下不会出现铰链脱落的问题。
