同轴式双级齿轮减速箱三维结构设计

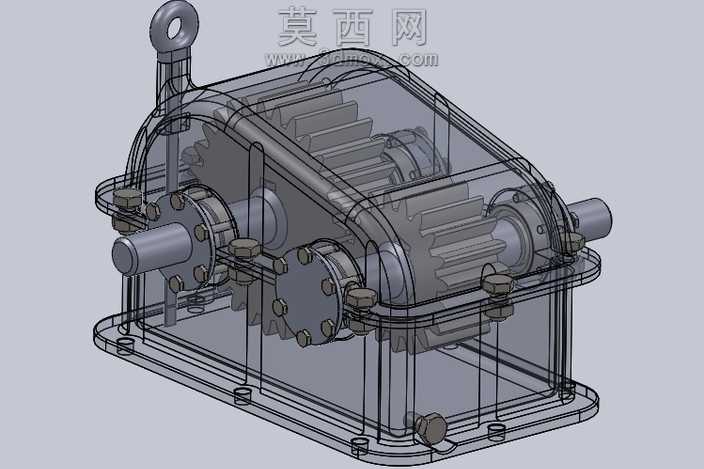

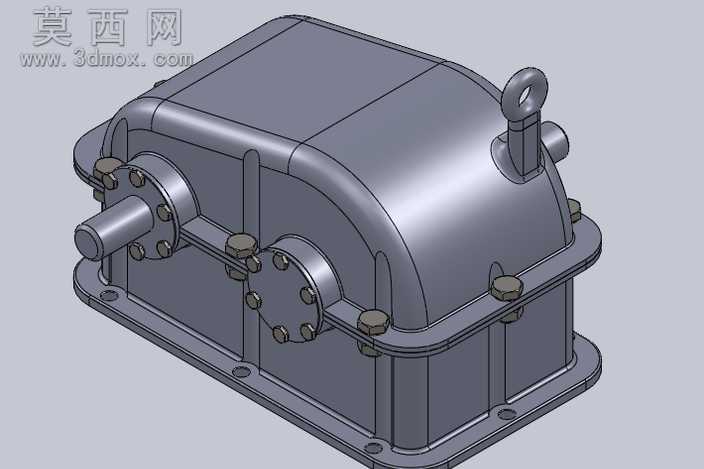

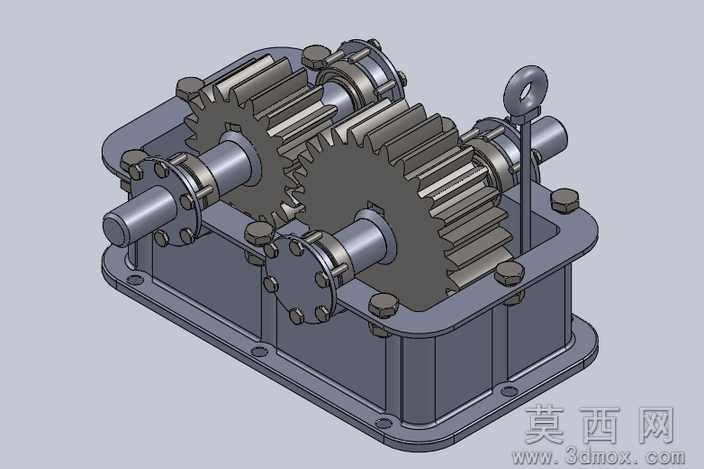

本作品为同轴式双级齿轮减速箱的三维参数化建模成果，建模过程严格遵循机械设计规范，先完成整体传动方案的参数推演，确定各级齿轮的传动比、中心距、轴系跨度等核心参数后，在SolidWorks平台中采用自底向上与自顶向下结合的建模思路开展设计。首先搭建整体装配骨架，以输入轴、中间轴、输出轴的同轴度为核心基准，依次完成各级传动零件的建模：齿轮部分采用渐开线齿廓参数化生成，保证齿形精度符合啮合要求，对齿面、轴肩、键槽等配合部位做了公差适配的结构处理；轴类零件根据受力分布设计了轴肩定位结构，预留了轴承安装位、密封件安装槽，同时考虑了装配工艺性，在轴端设计了倒角与紧固件避让结构。箱体部分采用剖分式设计，分为上箱盖与下箱体两部分，建模时重点处理了箱体的壁厚均匀性，在轴承安装孔位设计了加强筋结构提升刚性，箱盖顶部设置了吊环结构满足吊装搬运需求，箱体结合面设计了密封槽与螺栓连接孔位，周边均匀布置的连接螺栓可保证箱体结合面的密封压力均匀，避免润滑油渗漏；箱体底部设计了带安装孔的底座法兰，可通过螺栓将减速箱固定在设备机架上，同时预留了油位观察、放油螺塞的安装位置。渲染阶段采用金属哑光材质模拟铸铁箱体的质感，对螺栓、轴伸等加工面赋予金属光泽材质，通过光影调整清晰展现箱体的外部轮廓、连接结构与轴系布置，所有零件的装配关系完全符合实际装配逻辑，可直接用于装配干涉检查、工程图生成、运动仿真等后续设计环节，整体结构紧凑，传动路线清晰，充分考虑了减速箱的加工工艺、装配要求与使用维护需求，还原了工业用同轴减速箱的典型结构特征。
