梁式曲柄杠杆传动机构教学演示装置

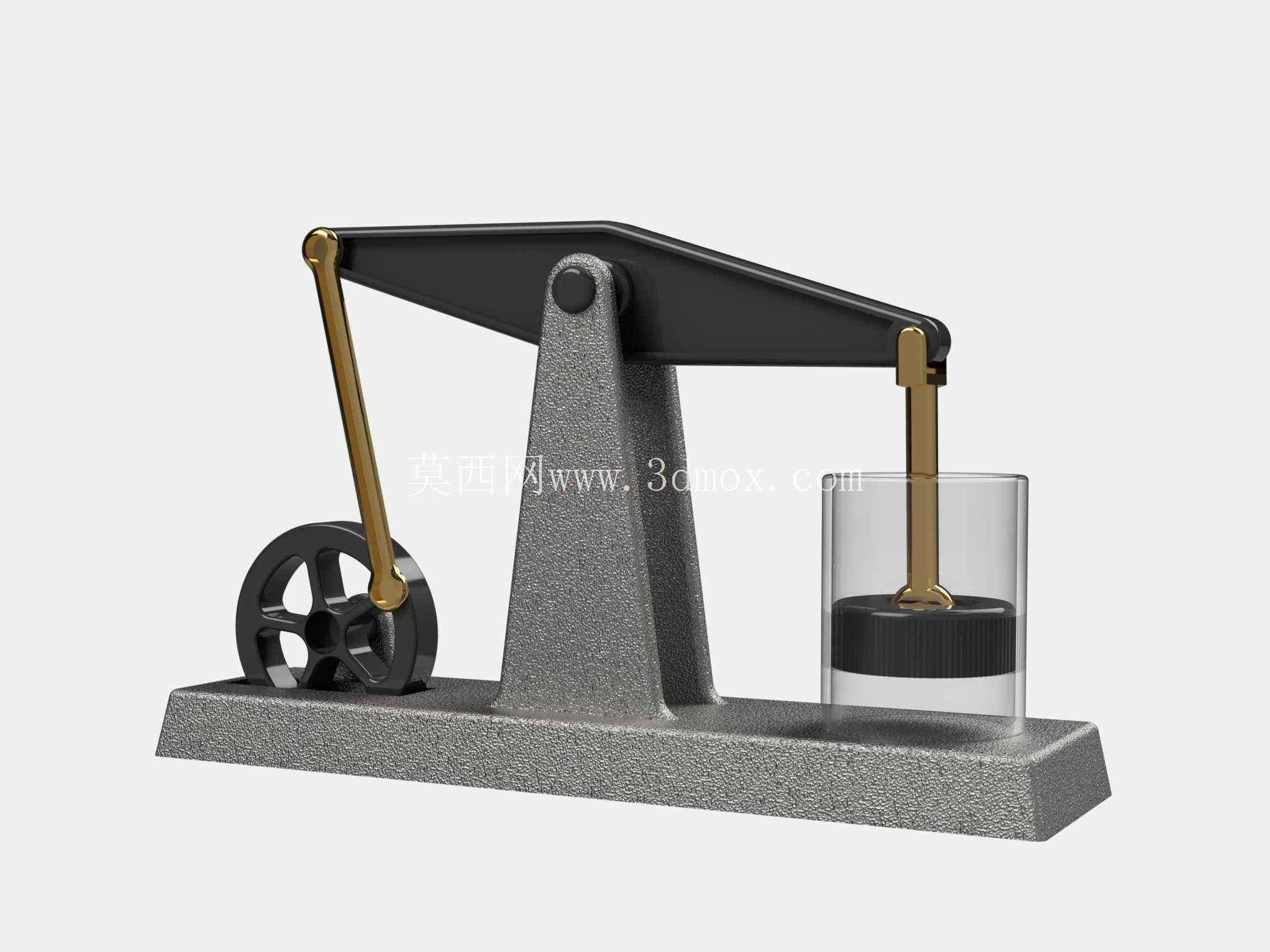

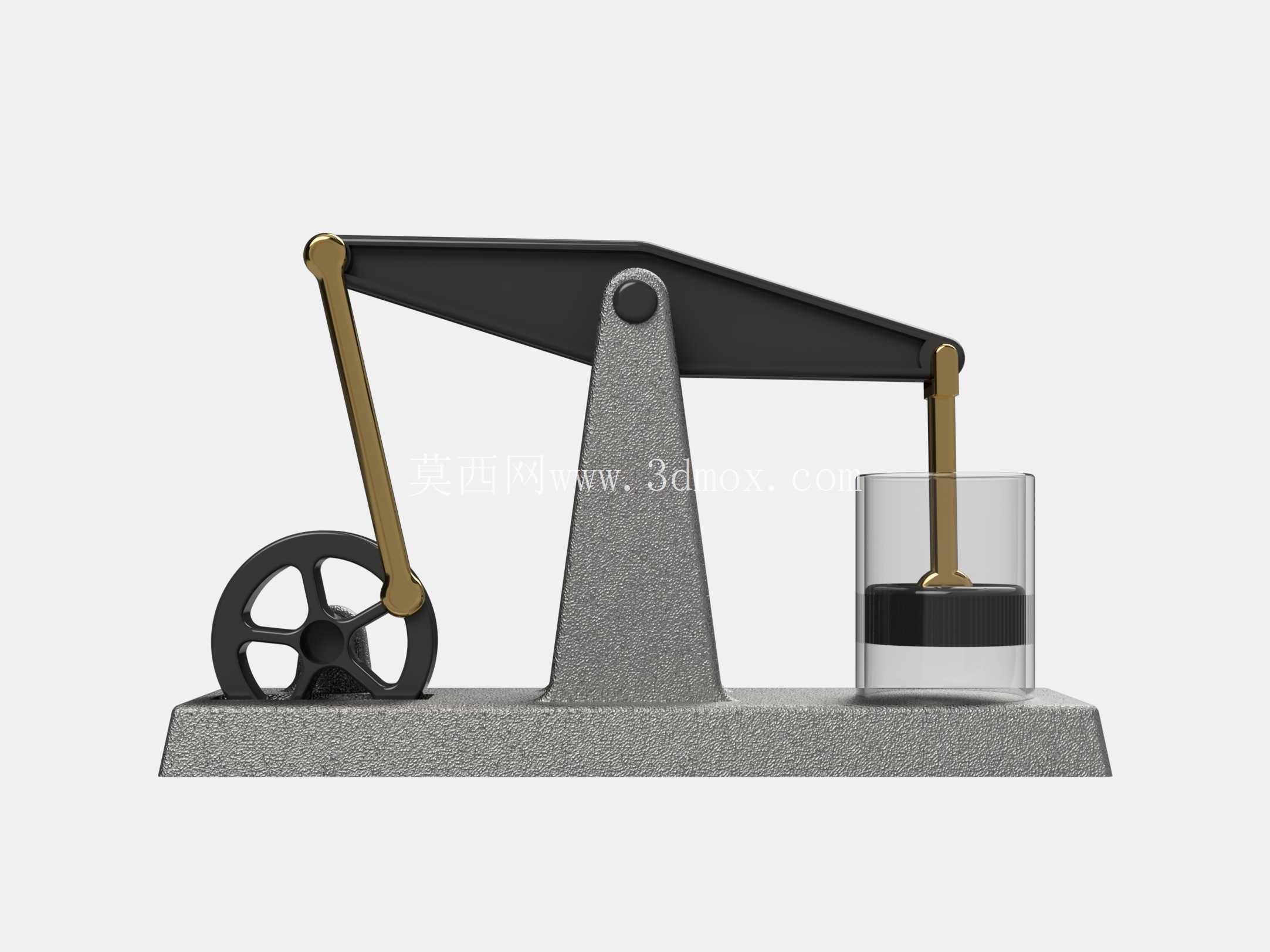

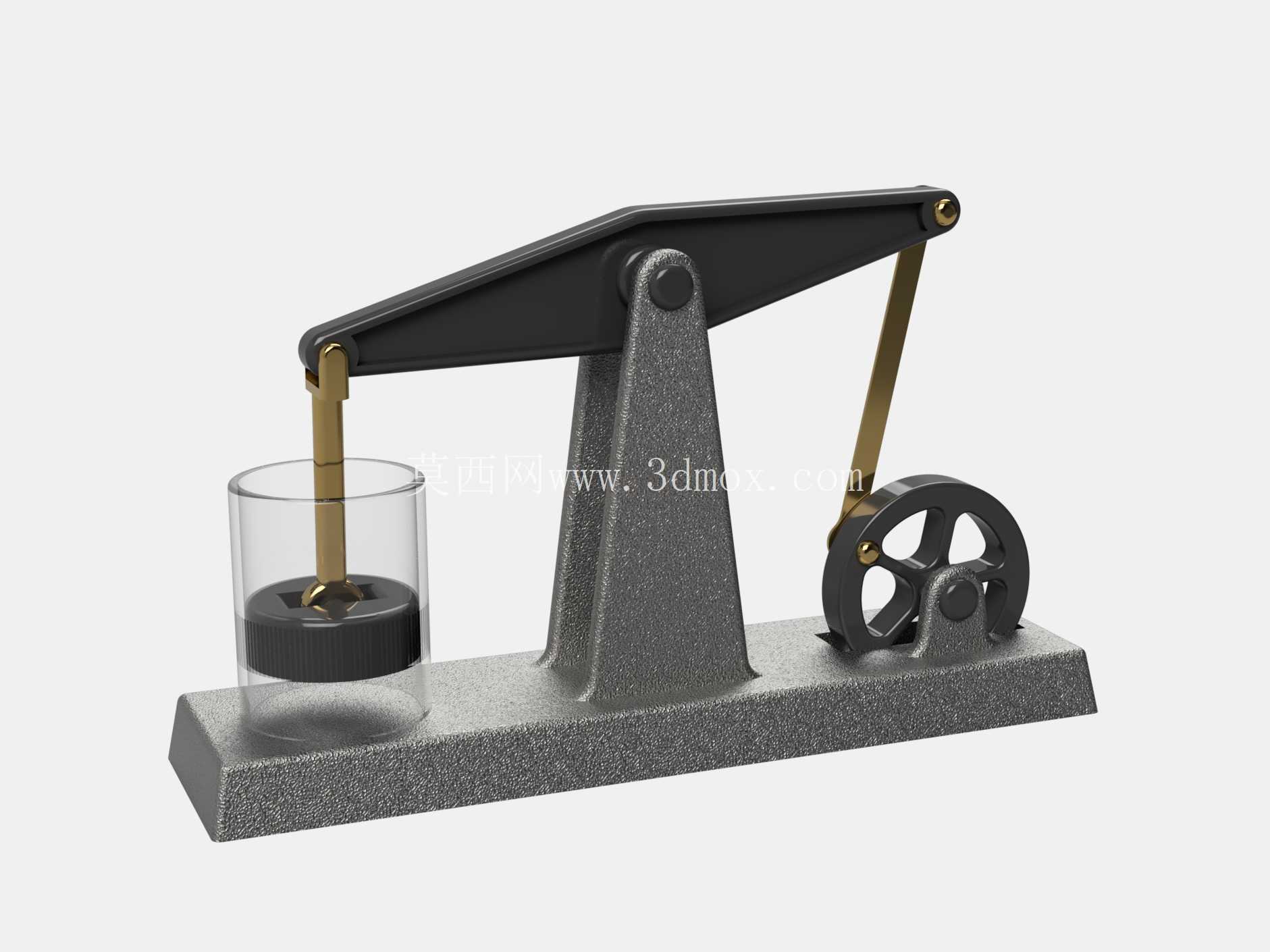

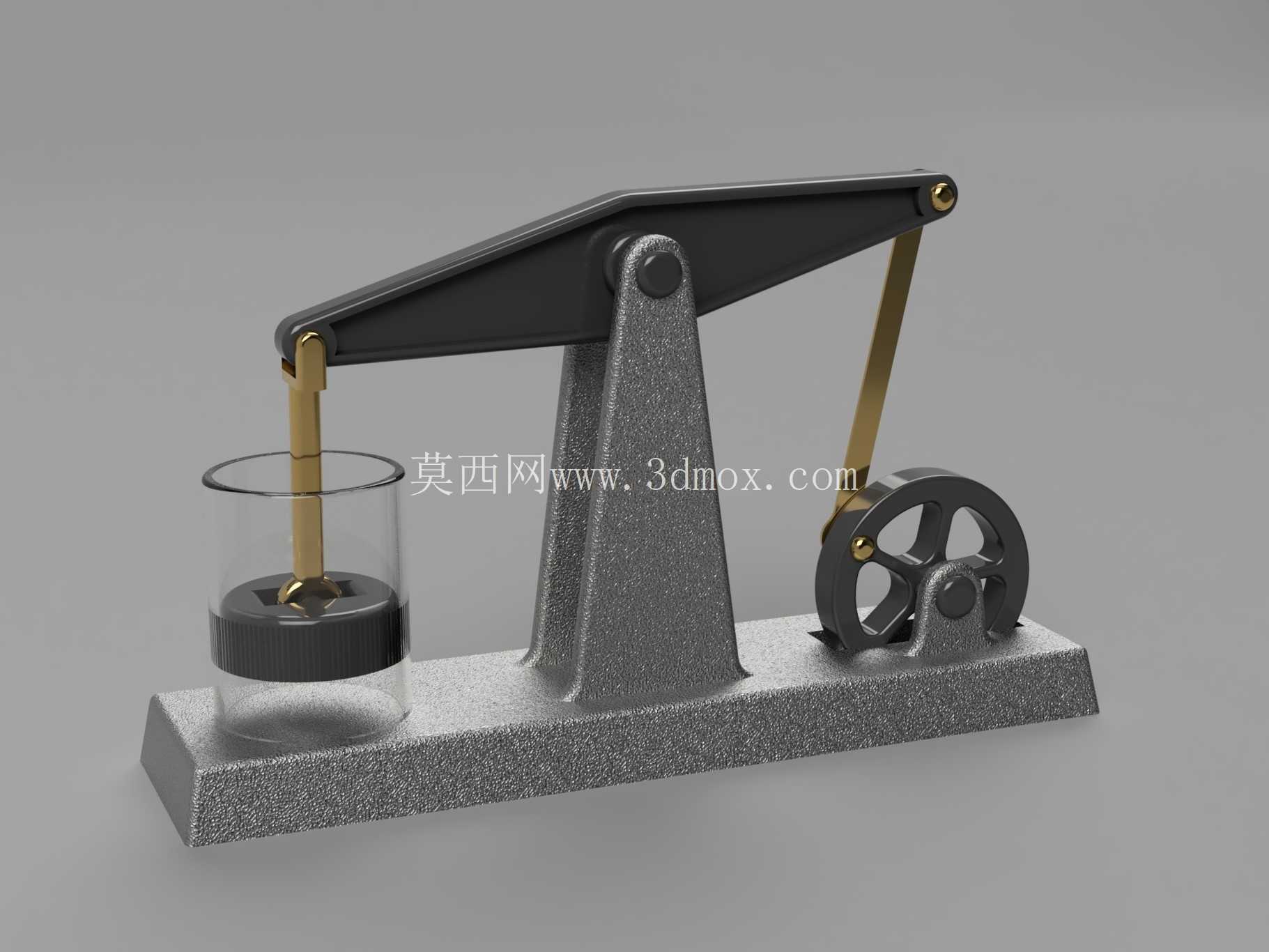

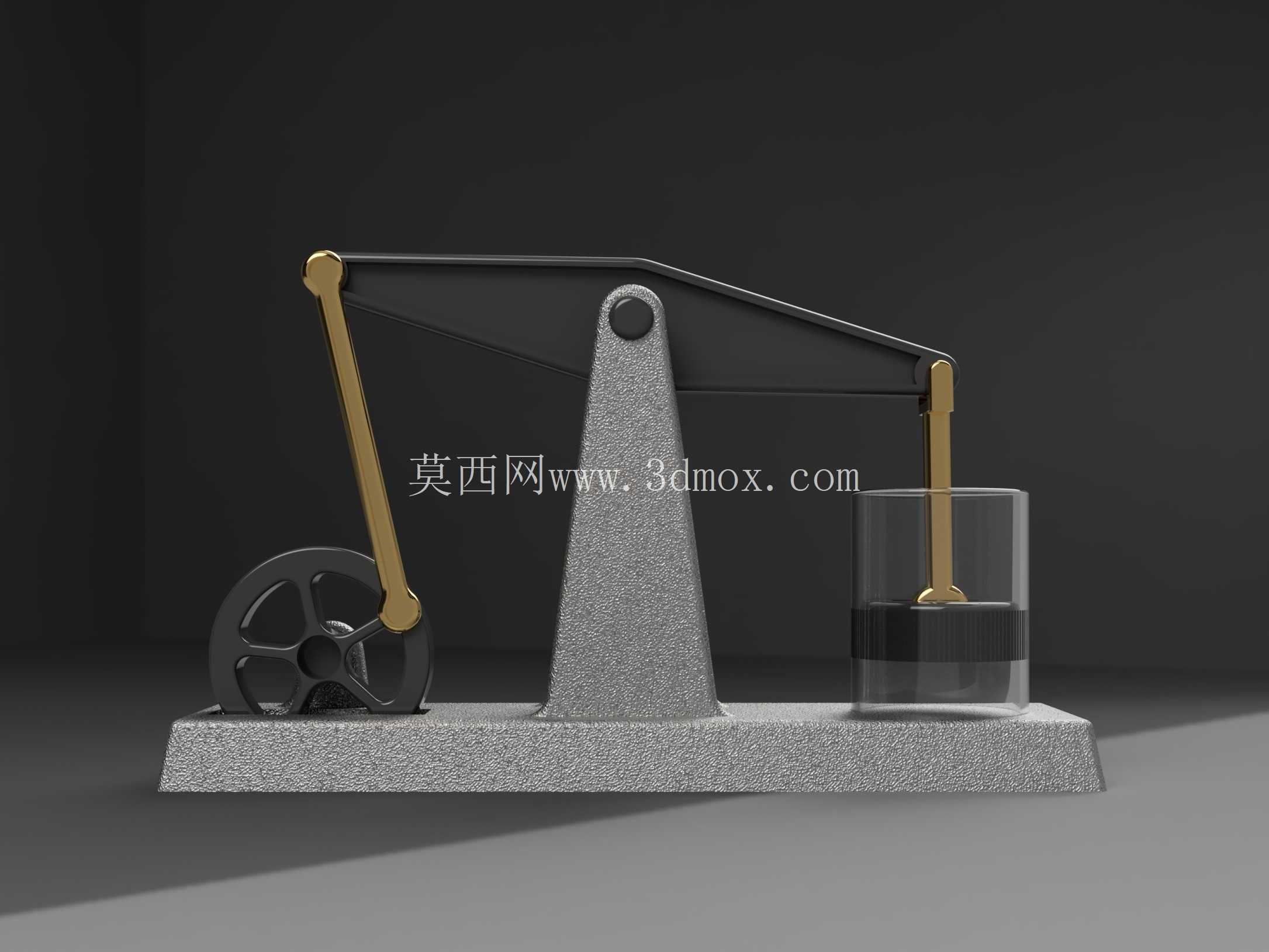

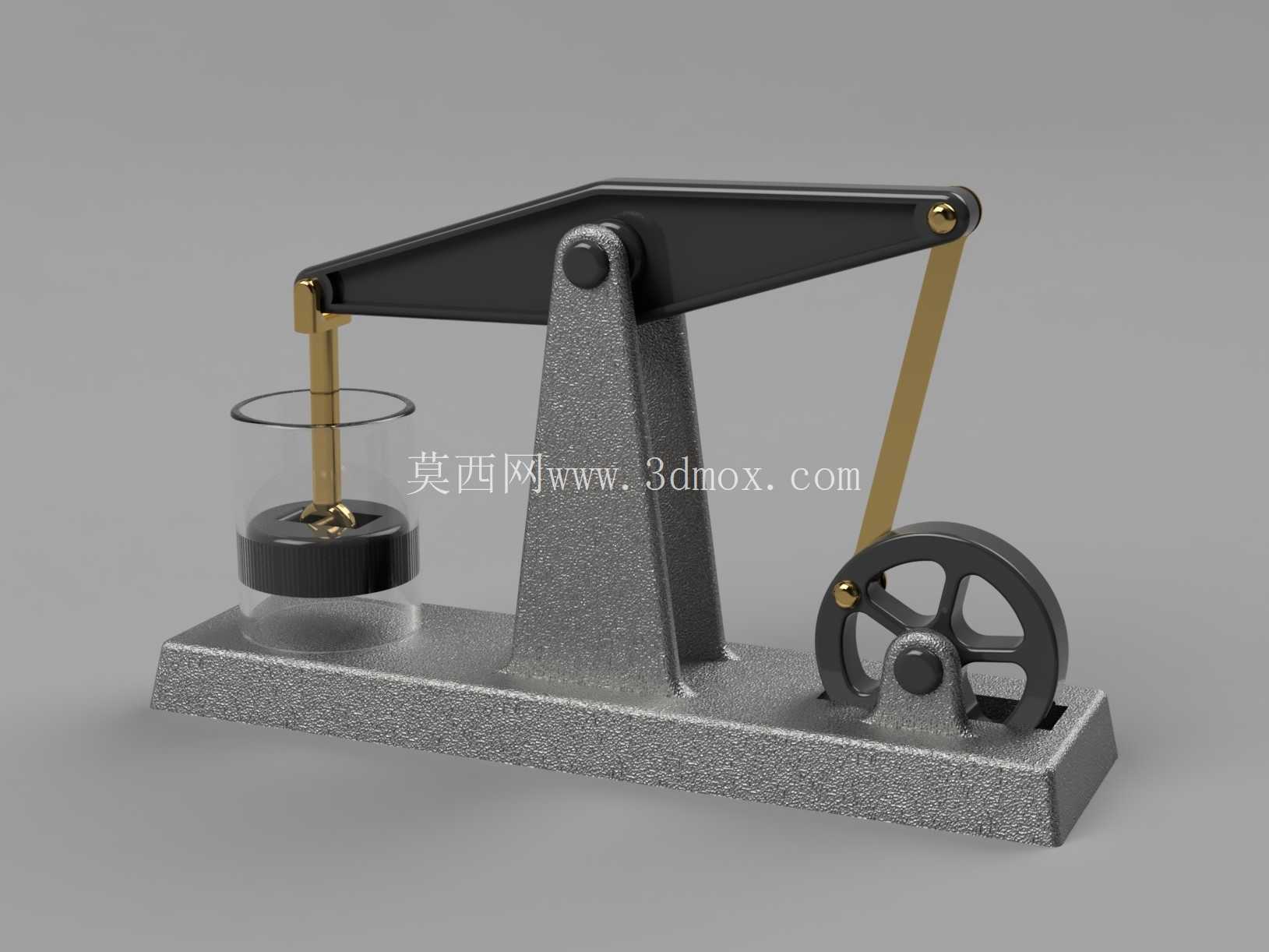

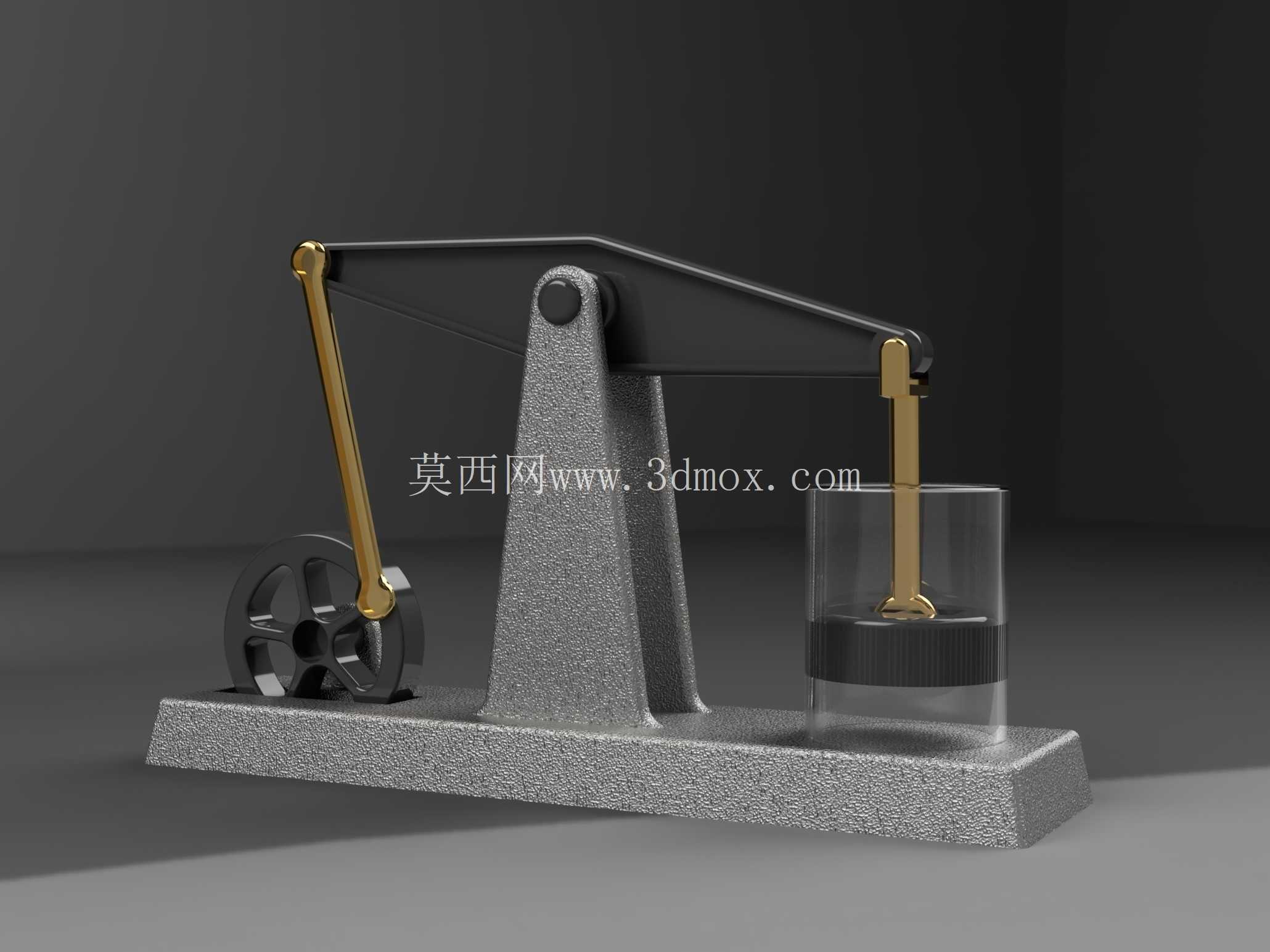

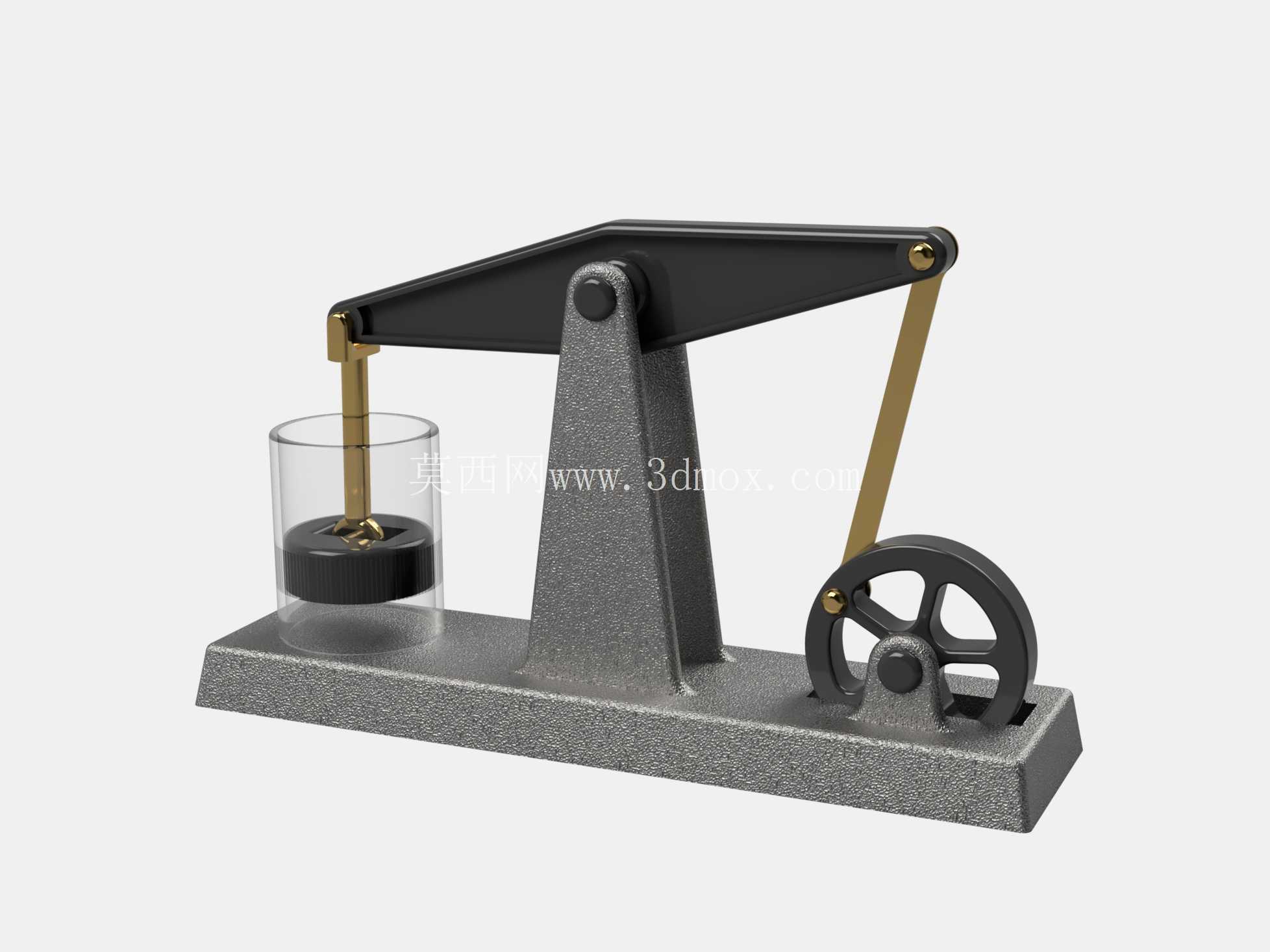

　　这套梁式曲柄杠杆机构，核心是对四连杆机构运动反转逻辑的具象化呈现，常被用于机械原理教学场景中，帮助初学者直观理解曲柄摇杆类机构的运动转换逻辑，也可作为小型往复运动执行单元的原理验证载体，适配轻工行业小行程往复工位的动作原理演示需求。从实际功能层面看，该机构可将曲柄端的连续旋转运动，通过连杆传递至横梁端，转化为杠杆端的定角度往复摆动，输出端可连接小型柱塞、打点执行件等负载，完成小功率的往复直线或摆动动作输出，运动过程无急回特性偏差，传动轨迹稳定，适合低负载、高运动平顺性要求的工位使用。

　　设计过程中，首先确定了固定支座的安装基准面，整个机构的所有转动副轴线均垂直于安装底面，保证各运动构件不会出现侧向卡滞；曲柄轮采用辐条式结构，在保证转动惯量满足运动平稳性要求的前提下，尽可能降低旋转端的自重，减少空载转动时的惯性冲击；横梁杠杆的支点设置在靠近动力输入端一侧，通过杠杆比的匹配，让输出端的行程满足设计预期，同时将连杆的两端铰接点采用同轴度一致的销轴连接，避免运动过程中出现过约束导致的卡涩。

　　从安装边界来看，整个机构的底座为一体化矩形安装座，底面为全平面结构，可直接通过螺栓固定在实验台或设备安装基板上，安装时需保证曲柄轮的旋转轴线与底座平面的垂直度公差控制在0.1mm以内，否则会加剧连杆铰接处的磨损；各转动副的配合间隙控制在0.02-0.05mm之间，既保证转动灵活，又不会出现过大的旷量影响运动精度。外形尺寸上，整体机构的横向跨度不超过曲柄轮直径的3倍，纵向高度以横梁摆动到最高位置时不超出支座顶端20mm为限，结构紧凑，不会占用过多安装空间。

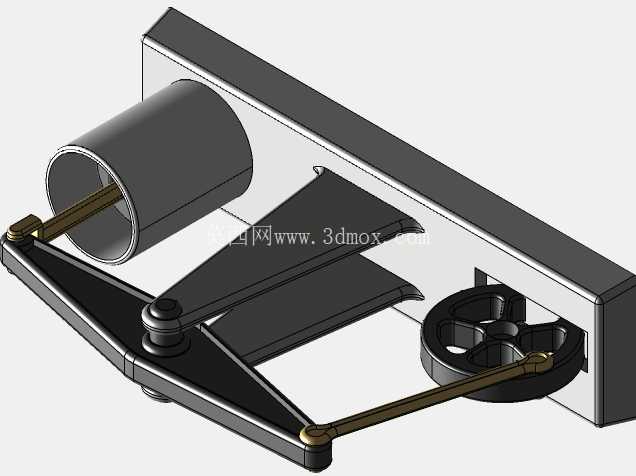

　　在实际教学应用中，这套机构可直接配合透明护罩使用，让观察者清晰看到每个铰接点的运动轨迹，理解四连杆机构反转时的运动传递路径：当曲柄做360度连续旋转时，连杆带动横梁绕支点做上下往复摆动，输出端的活塞杆随横梁动作完成直线往复运动，整个运动链无冗余构件，传动效率高，故障点少，非常适合作为机械原理入门的演示教具。在小型非标设备的设计中，也可参考该机构的运动逻辑，将其改造为小行程的送料、压合执行单元，通过调整杠杆支点的位置、曲柄的偏心距，即可灵活调整输出端的行程和输出力大小，适配不同的工位需求。建模过程中，所有构件的铰接孔均采用同轴度约束装配，运动仿真时可完整复现真实机构的运动轨迹，不存在干涉问题，各零件的壁厚均按照实际加工的工艺要求设置，支座部分采用铸件结构的壁厚设计，杠杆和连杆部分采用钣金或机加工件的结构尺寸，完全符合实际加工的工艺要求，可直接作为原理样机的加工参考。
