轻量化镂空铝合金结构承载件设计

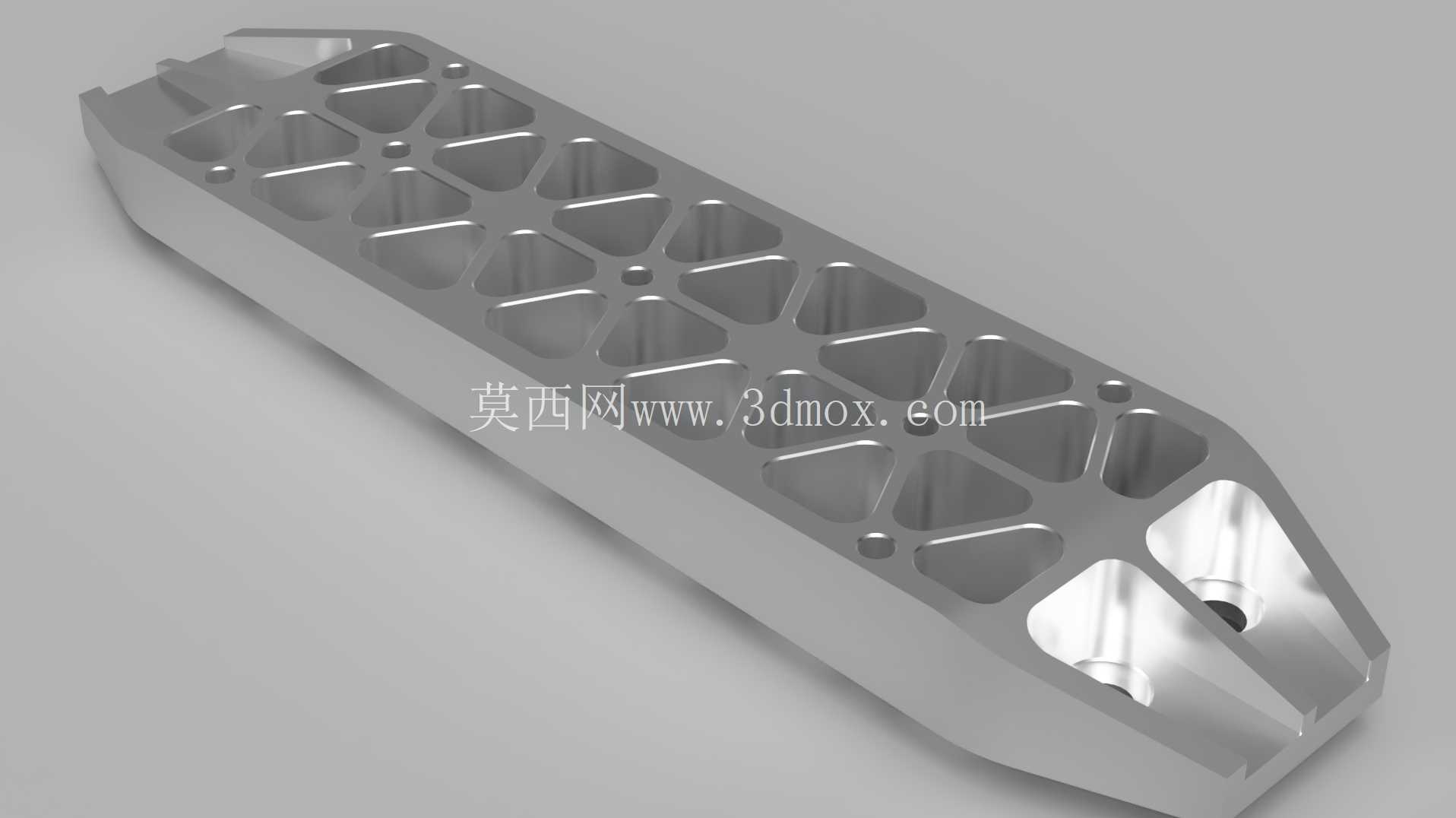

　　这款采用Al 6061 T6材质加工的镂空承载结构，最初的设计需求来自高速运动设备的减重场景——在往复运动频次高、动态响应要求严苛的工况下，每减少一克无效质量，都能降低驱动端的负载冲击，同时提升机构的动作精度与响应速度。很多人看到这类蜂窝状镂空结构第一反应是装饰性设计，实则每一处筋条的走向、壁厚、开孔排布都经过受力路径的反复校核，完全是围绕载荷传递方向做的材料去除。

　　从实际应用场景来看，这类结构常出现在高精度直线运动滑台的承载臂、自动化检测设备的探针安装支架、航空航天领域的非主承力安装座，甚至是高端竞技类无人设备的机架段，核心诉求都是在保证结构刚性、形位公差满足使用要求的前提下，最大限度压缩自身重量。设计初期首先要明确安装边界：两端的安装孔位是预先锁定的，需要匹配现有设备的安装接口，不能随意调整孔距与孔径，这就给中间段的拓扑优化划定了约束范围——两端的实体安装段必须保留足够的壁厚，保证螺栓锁紧时不会出现局部压溃，同时安装面的平面度要控制在0.02mm以内，避免装配后出现附加应力。

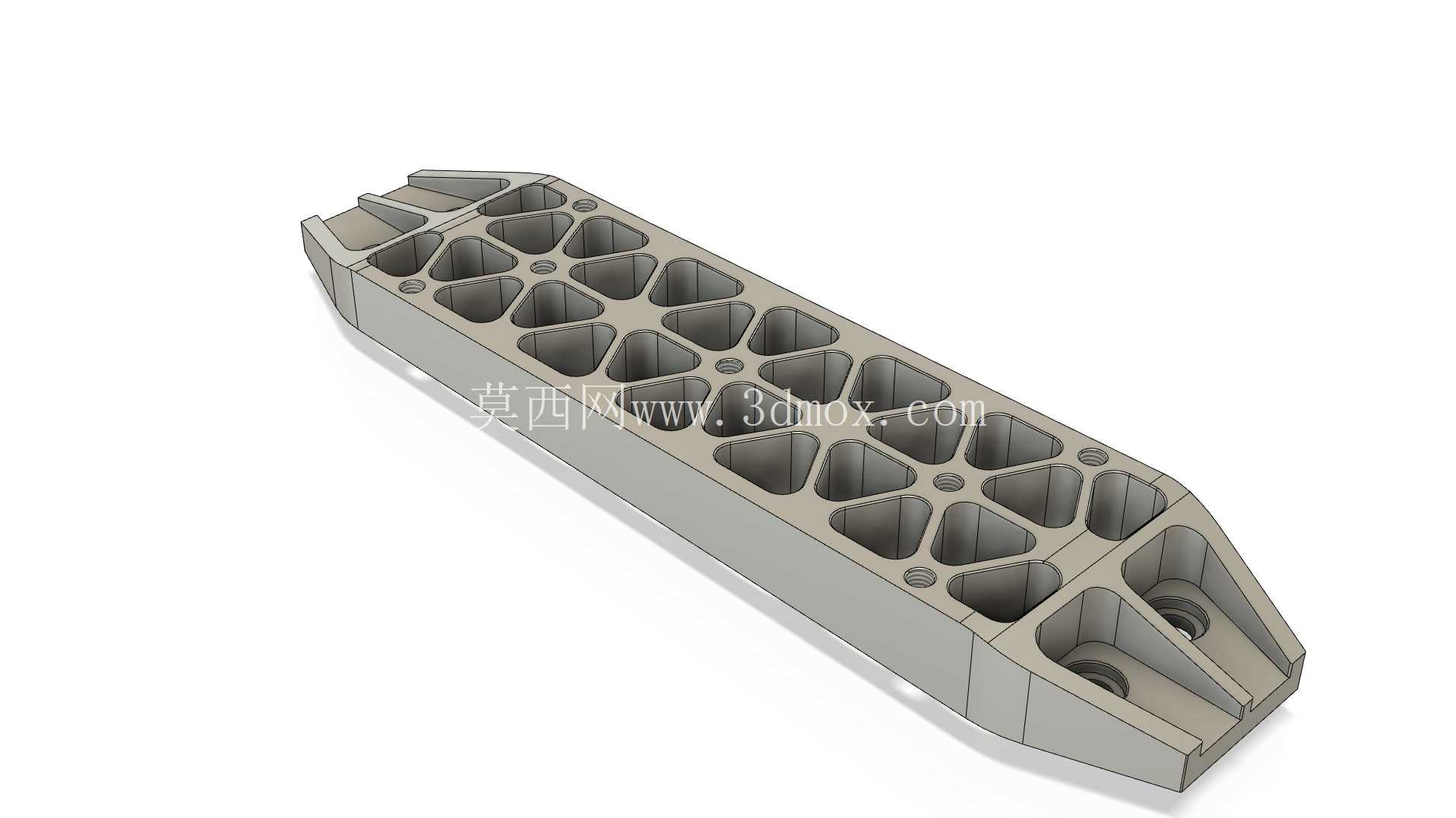

　　中间的镂空区域采用类三角形的网格排布，并非随意选择的造型：三角形结构本身具备天然的几何稳定性，相比方形网格能在相同筋宽下获得更高的抗扭、抗弯刚性，筋条的走向完全顺着主应力迹线布置，让材料尽可能分布在受力传递的路径上，避免出现无意义的材料堆积。筋条与外框的过渡位置全部做了圆角处理，不是为了外观好看，而是为了消除机加工后的应力集中，避免在交变载荷下出现疲劳裂纹，毕竟6061 T6虽然具备不错的比强度，但应力集中位置的疲劳寿命会出现断崖式下降。

　　外形尺寸上，整体采用长条形对称结构，宽度方向的尺寸严格控制在安装空间的允许范围内，不会和周边的走线、相邻运动部件产生干涉，厚度方向的尺寸经过反复迭代：如果做的太薄，虽然重量更轻，但在额定载荷下会出现超过允许值的挠度变形，影响末端安装部件的位置精度；如果做的太厚，减重效果就会打折扣，失去镂空设计的意义。最终选定的壁厚参数，是在1.5倍额定载荷下做静力学仿真，最大变形量控制在0.05mm以内，安全系数达到2.5以上，完全满足工业场景的使用要求。

　　加工层面，这类结构适合采用五轴铣削一次成型，避免多次装夹带来的形位误差，镂空区域的内壁要保证光滑无刀痕，减少应力集中点，表面做硬质阳极氧化处理后，还能进一步提升表面硬度与耐腐蚀性，适应不同工况的使用环境。很多结构设计新手做轻量化设计时容易陷入两个误区：要么为了减重盲目去除材料，导致结构刚性不足，加载后出现过大变形甚至断裂；要么为了保证安全冗余保留过多材料，让轻量化设计流于形式。这款结构的设计逻辑刚好平衡了两者的矛盾，从安装约束出发，顺着受力路径布置材料，用几何稳定性更高的网格结构替代实心基体，在重量与刚性之间找到了最优解。

　　实际选型使用时，需要注意两端安装面的贴合精度，如果安装面存在杂质或者磕碰变形，会导致装配后结构出现附加内应力，长期使用后可能出现变形，另外这类镂空结构不适合在有大量硬质粉尘的工况下无防护使用，粉尘堆积在网格缝隙中会增加额外重量，同时清理难度较高，必要时可以在表面加装轻薄的防尘盖板，不会过多增加整体重量。
