拉杆式双作用液压执行油缸结构设计

　　在工业液压传动系统的布局选型中，这类拉杆结构的双作用液压缸是应用覆盖度极广的直线执行部件，从常规机床的工装夹紧回路、工程机械的工作装置驱动，到自动化产线的工件推料、工位举升动作，都能见到同结构油缸的身影。不同于焊接缸筒的重型油缸，拉杆式结构的拆装维护门槛更低，端盖与缸筒的密封压紧力可通过四根拉杆的螺母预紧力灵活调整，现场运维时无需专用工装即可完成密封件更换，适配多粉尘、需定期维护的车间作业场景。

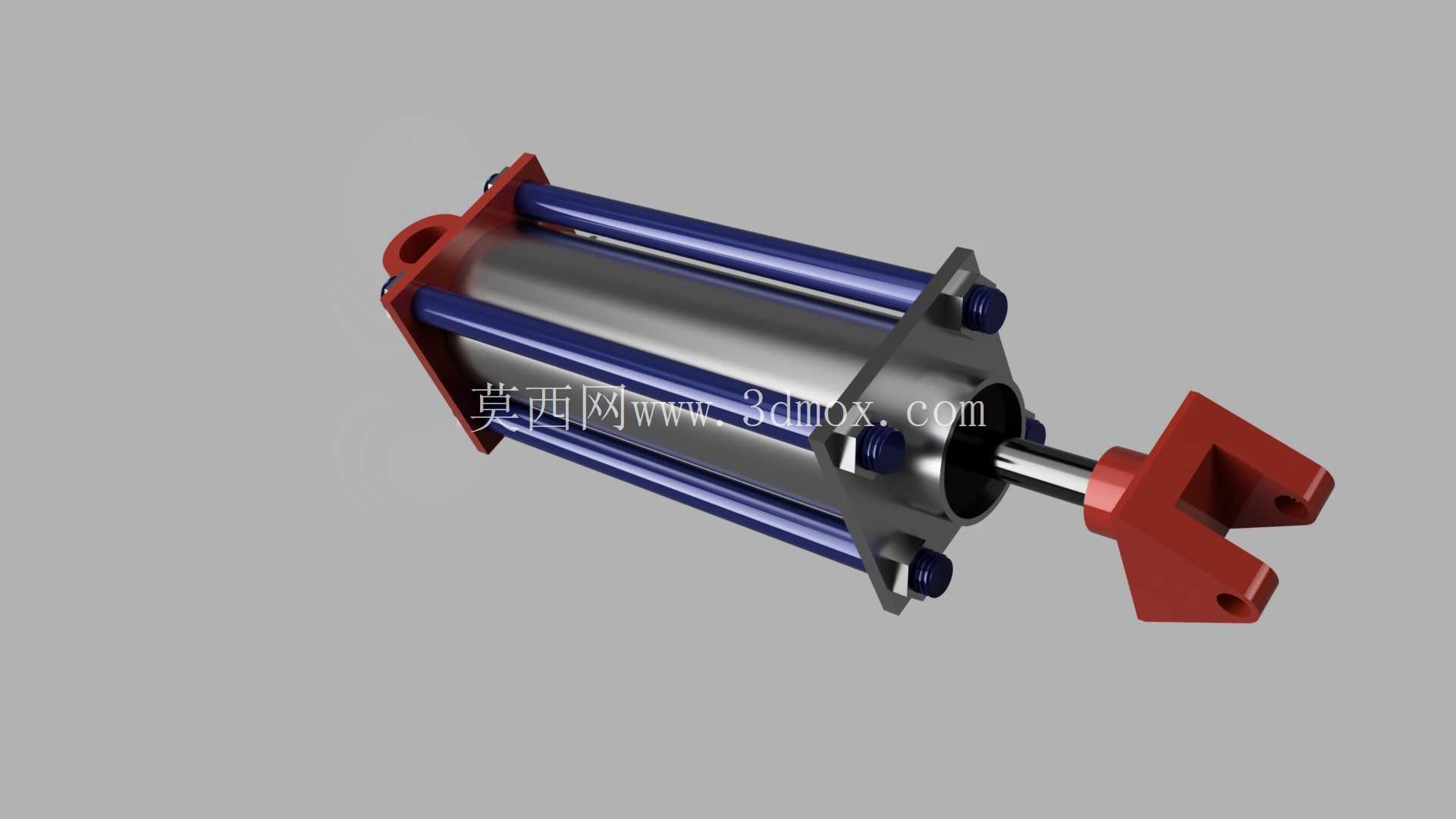

　　从功能实现逻辑来看，该油缸为双作用驱动形式，无杆腔进油时可输出较大推力完成重载推送，有杆腔进油时带动活塞杆回缩，两个方向的动作都可通过液压阀组精准控制行程位置与输出力大小，可适配不同负载工况的力输出需求。缸体两端的安装结构做了差异化设计，尾端为单耳铰接形式，可直接与设备机架的铰接座配合，允许工作过程中缸体随负载动作产生小角度摆动，抵消安装面的同轴度误差；杆端为叉形铰接头，可通过销轴与被驱动负载直接连接，铰接间隙可通过选配不同厚度的调整垫片控制，避免动作过程中出现横向窜动。

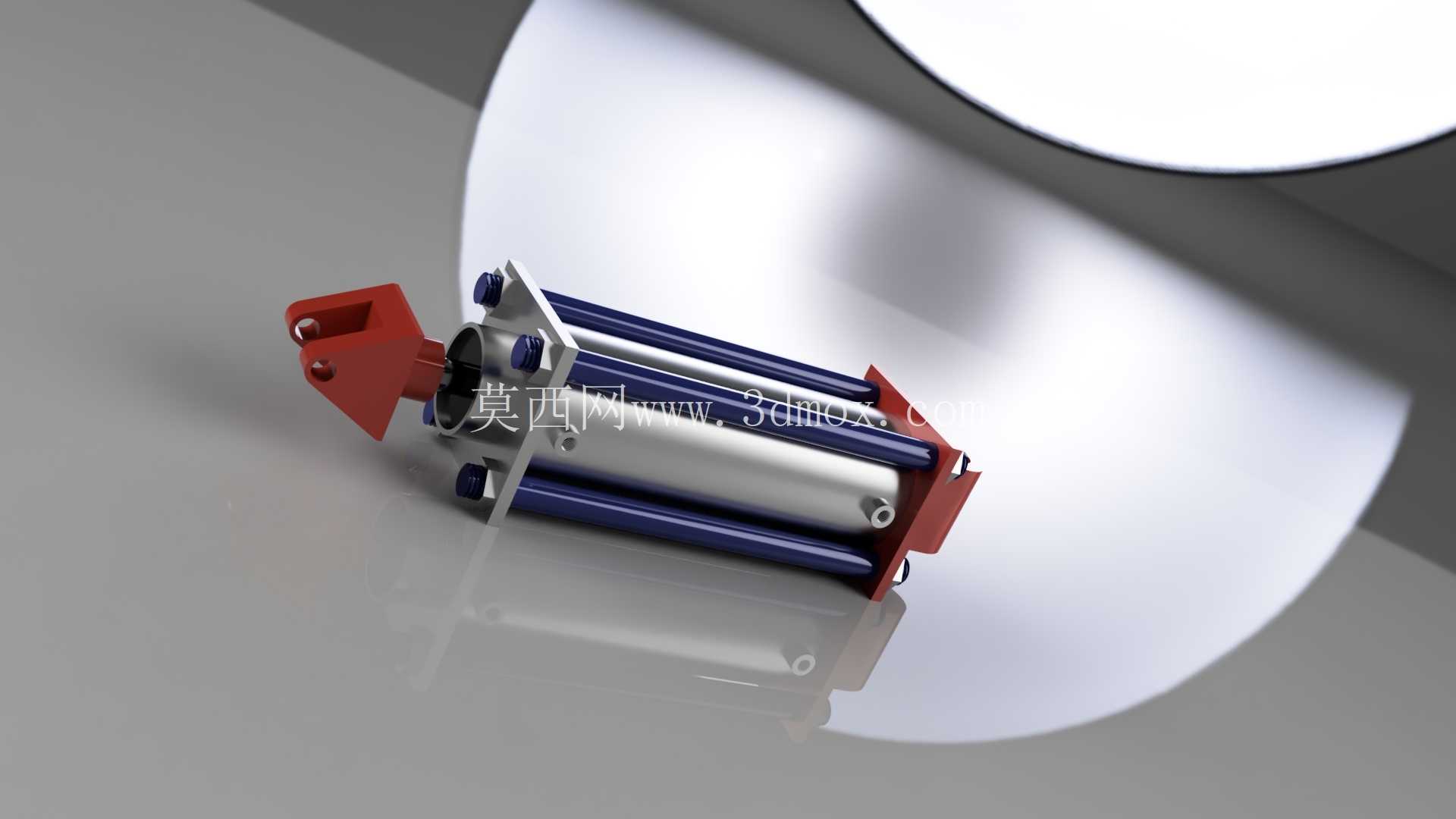

　　结构设计层面，四根沿缸筒周向均布的合金拉杆承担了端盖的拉紧载荷，缸筒本身无需加工外螺纹或焊接法兰，可选用高精度冷拔无缝管直接加工内孔，内孔表面粗糙度控制在Ra0.8以下，降低活塞密封件的往复磨损速率。活塞与活塞杆的连接采用卡键式结构，相比螺纹连接抗冲击载荷能力更强，在频繁换向、带载启动的工况下不会出现连接松动问题。活塞杆表面做了镀硬铬处理，镀层厚度控制在0.03-0.05mm区间，硬度可达HV800以上，可抵御外界粉尘、水汽的腐蚀，同时降低导向套密封件的摩擦损耗。端盖与缸筒的接触面设置了O型圈静密封，活塞位置设置了格莱圈与导向环组合结构，既保证高低压工况下的密封性能，又能为活塞提供径向支撑，避免活塞与缸筒内壁直接接触出现拉缸问题。

　　安装边界与尺寸适配方面，选型时需优先确认三个核心参数：一是缸筒内径，直接决定油缸的额定输出推力，需结合系统工作压力计算负载匹配度；二是活塞杆直径，需根据回缩行程的抗弯曲载荷需求选定，长行程工况下需适当加大杆径避免活塞杆受压失稳；三是安装距，即尾端铰接孔中心到杆端铰接孔中心的最小距离，需匹配设备安装空间的行程预留量，避免伸出到位后出现机械干涉。此外，拉杆的伸出端长度需与安装面的固定厚度匹配，端盖处的油口位置可根据管路布局需求调整为侧置或轴向形式，无需改动主体结构即可适配不同的管路走向。

　　实际应用中，这类油缸常搭配节流阀、溢流阀组成速度与压力可调的驱动回路，在工装夹具场景中可实现稳定的夹紧力输出，在物料搬运场景中可通过行程开关配合实现多位置停止，杆端的叉形结构可根据需求更换为法兰盘、球铰头等不同连接形式，拓展适配不同的负载连接需求。日常运维时只需定期检查拉杆螺母的预紧力、活塞杆表面的损伤情况以及密封件的渗漏状态，即可保证油缸长期稳定运行，相比其他结构的液压执行元件，综合使用成本更低，配件通用性更强，是中小推力直线驱动场景的首选结构形式。
