5吨级带缓冲垫300mm行程液压油缸结构

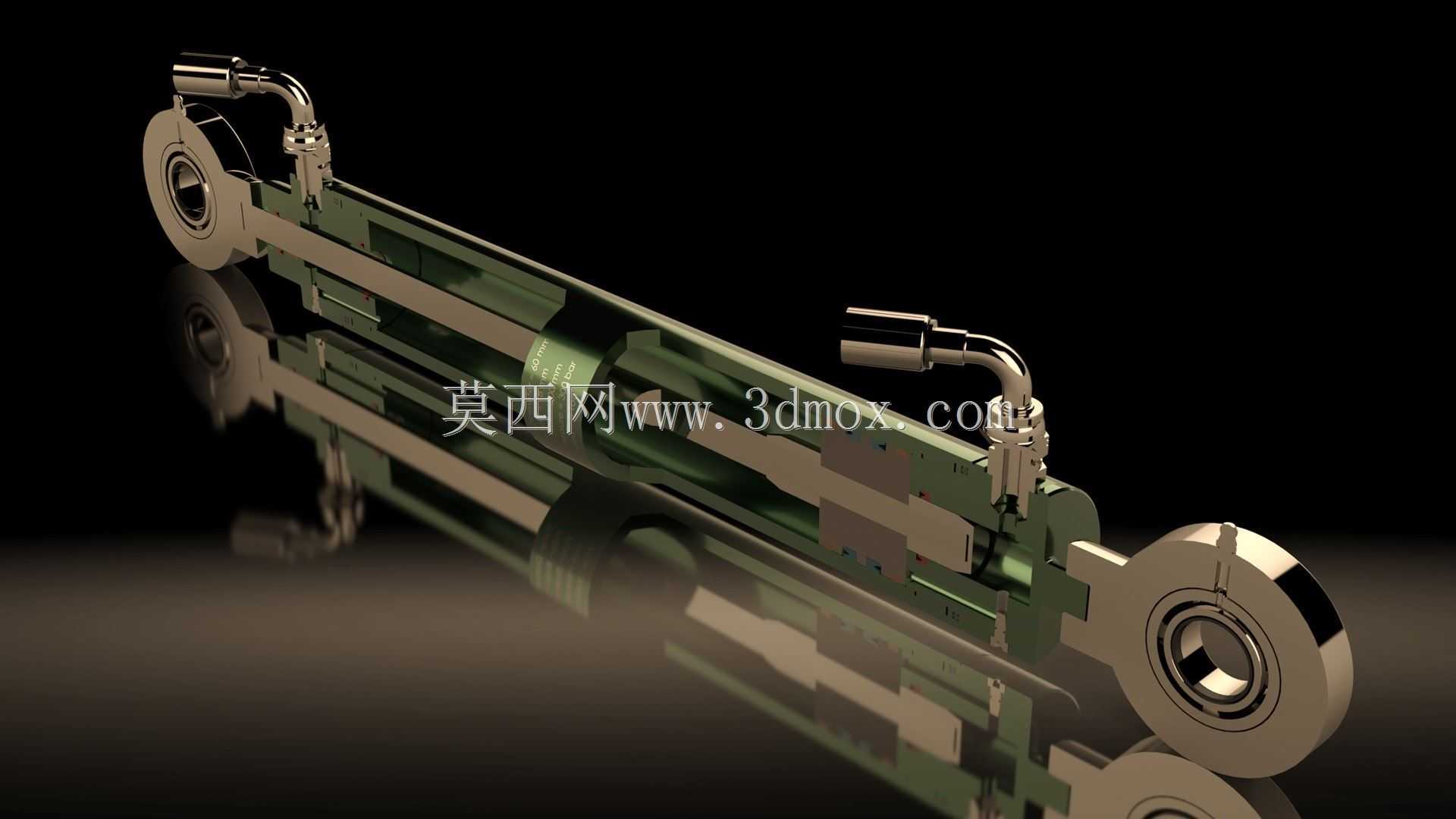

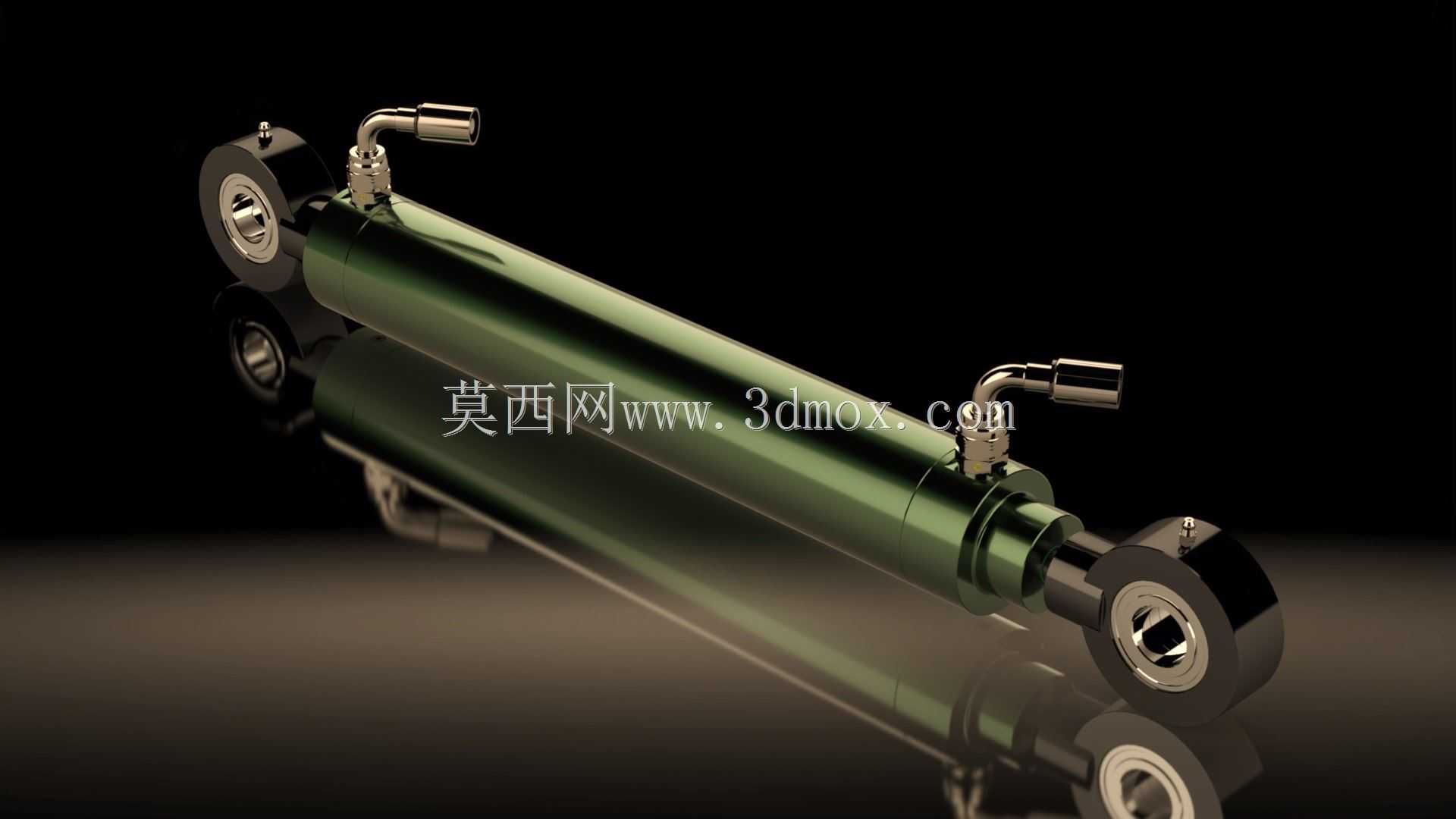

　　在各类中低压重载直线驱动场景中，这类额定载荷5吨、有效行程300毫米的带缓冲垫液压缸，是设备执行端的核心动力部件，常见于小型工装夹具的压紧驱动、物流设备的举升动作、农用机械的姿态调整、小型工程机具的推压作业，也会配套在自动化生产线的工件移位、模具合模辅助、仓储设备的升降机构中，相比气缸输出力密度更高，运行平稳性更适配重载低速的工况需求。从结构设计逻辑来看，这款油缸采用双耳环式安装接口，两端的铰接耳座内置关节轴承，能够补偿安装过程中出现的小角度同轴度偏差，避免活塞杆运行时出现别劲、拉缸的问题，缸筒选用高精度冷拔无缝钢管，内孔珩磨后粗糙度控制在Ra0.4以下，保证活塞密封件的使用寿命，降低内泄风险。

　　缓冲结构的设计是这款油缸的核心特点，在行程末端设置的缓冲垫采用耐油丁腈橡胶复合毛毡材质，当活塞运行到距端盖3-5毫米位置时，缓冲垫先接触端盖限位面，逐步吸收活塞的剩余动能，避免刚性碰撞产生的冲击噪音与结构损伤，相比间隙式缓冲或者节流缓冲，这种缓冲垫结构加工难度更低，维护更换更方便，适合行程固定、冲击载荷不算极端的通用工况。活塞杆表面采用镀硬铬处理，镀层厚度0.03-0.05毫米，硬度达到HV800以上，能够抵御常规工况下的粉尘、水汽腐蚀，降低杆面划伤密封件的概率，杆端密封采用组合式密封圈结构，外侧设置防尘圈阻挡外界杂质进入缸筒，中间是主密封承受工作压力，内侧设置缓冲密封圈承接高压油的瞬时冲击，多层密封结构适配-20℃到80℃的常规液压油工作环境。从安装边界尺寸来看，这款油缸完全缩回时的总长度控制在480毫米左右，完全伸出时总长度为780毫米，缸筒外径63毫米，活塞杆直径32毫米，两端铰接孔的直径为20毫米，耳座的宽度为40毫米，选型时需要预留足够的安装空间，尤其是铰接点的回转半径要避开周边结构件，防止油缸摆动时出现干涉。油口采用铰接式管接头安装方式，两个油口分别布置在缸筒两端的侧上方，接口螺纹为M14×1.5，适配常规的液压软管连接，安装时要注意油管的弯曲半径，避免油缸动作时油管出现弯折、拉扯的问题。

　　在实际建模过程中，需要重点关注密封槽的尺寸公差，活塞上的密封槽宽度、深度要匹配所选密封圈的规格，槽口的倒角要处理成15-20度的导入角，避免安装时切坏密封件；缓冲垫的安装槽要设置在活塞的两个端面上，槽深略小于缓冲垫的自由厚度，保证缓冲垫压缩量在30%左右，既能够起到缓冲效果，又不会因为压缩量过大导致缓冲垫过早损坏。耳环的铰接孔要与缸筒轴线保持同轴，两端耳座的对称度公差控制在0.1毫米以内，避免安装后活塞杆出现偏载。另外，缸筒与端盖的连接采用螺纹连接结构，螺纹规格为M70×2，端盖上设置有O型圈密封槽，装配时需要在螺纹处涂抹少量密封胶，防止结合面出现外泄。

　　这款油缸的额定工作压力为16MPa，试验压力可以达到20MPa，在选型配套时，液压系统的溢流阀压力建议设置在17MPa以内，避免长期超压工作导致密封件过早老化、缸筒出现变形。日常维护时，只需要定期检查活塞杆表面是否有划伤、防尘圈是否有破损，及时更换失效的密封件，缓冲垫出现老化开裂时及时更换，就能够保证油缸长期稳定运行，相比同规格的无缓冲油缸，这款带缓冲垫的结构能够降低30%以上的末端冲击噪音，结构件的疲劳寿命能够提升40%左右，非常适合对运行平稳性有一定要求、成本控制较严格的通用液压驱动场景。
