水电站用混流式弗朗西斯水轮机结构设计

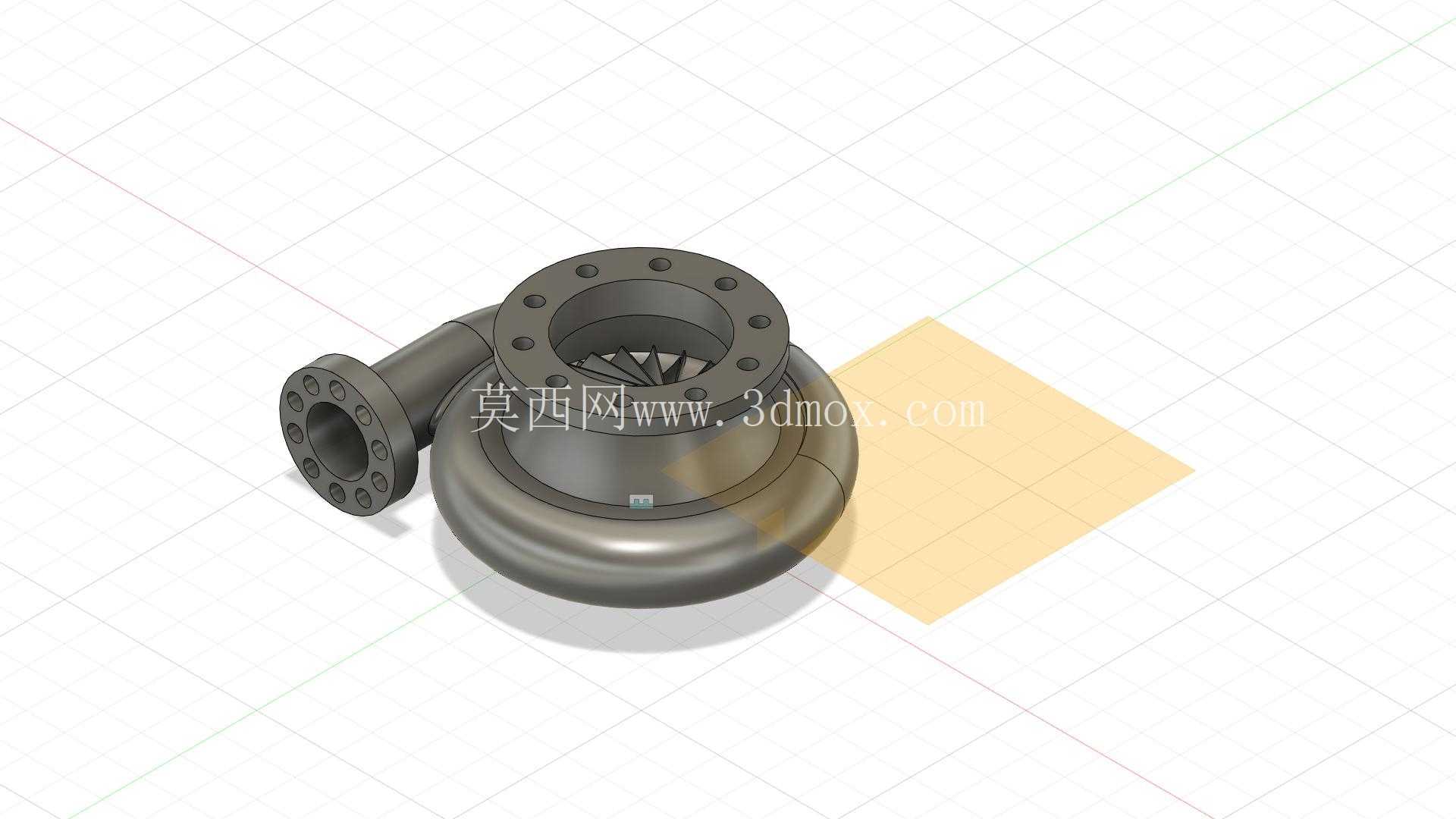

　　在水力发电站的核心动力转换环节，混流式水轮机是应用覆盖面最广的水力原动机型，这类设备承担着将水流的压能与动能转换为旋转机械能、驱动发电机输出电能的核心作用，尤其适配中水头、大流量的电站工况，在国内多数径流式、坝后式中型水电站中都能见到同结构设备的身影。从结构设计逻辑来看，该水轮机采用金属蜗壳作为进水导流部件，蜗壳的流道截面沿圆周方向逐步收缩，能够保证进入转轮的水流沿周向均匀分布，尽可能降低进水过程的水力损失，蜗壳外侧设置的带螺栓孔法兰接口，分别对应进水管道与上端盖的安装位，法兰端面的密封槽预留位置在建模时已经做了边界标注，安装时可匹配对应压力等级的金属缠绕垫片，避免高压水泄漏。

　　转轮部分是整个水轮机的能量转换核心，本次建模还原了混流式转轮的上冠、下环与扭曲叶片的组合结构，叶片的型线采用空间扭曲设计，能够适配不同半径处的水流入流角度，减少水流冲击叶片产生的能量损耗与空化风险，转轮与主轴的连接位采用法兰螺栓连接结构，安装时可通过止口定位保证同轴度，降低机组运行时的径向跳动。设备的侧向进水口同样采用法兰连接结构，法兰上的螺栓孔沿圆周均布，可匹配电站预埋的进水压力钢管，安装时需要保证进水口法兰与钢管法兰的平行度偏差在允许范围内，避免连接后产生额外的装配应力。

　　从安装边界来看，该水轮机的立式布置结构需要匹配电站厂房的预埋基础，蜗壳的底部支撑位需要与混凝土基础的预埋钢板对齐，上端盖的法兰面需要与发电机层的盖板预留尺寸匹配，侧向进水口的中心高度需要与压力钢管的中心标高保持一致，避免安装时出现管道错位。在实际运行过程中，水流从侧向进水口进入蜗壳后，沿蜗壳流道形成均匀的环向流动，以合适的角度冲入转轮叶片流道，推动转轮旋转，做功后的水流从转轮下方的尾水管流出，整个流道的设计要尽可能平滑过渡，避免出现局部流速突变引发的空蚀破坏，建模过程中对所有流道的过渡圆角都做了细化处理，能够为后续的流场仿真分析提供准确的几何基础。

　　对于结构设计从业者而言，这类水轮机的建模重点在于平衡水力性能与结构强度的关系，蜗壳的壁厚需要承受最高水头下的水压力，转轮叶片的厚度既要满足强度要求，又不能过厚影响水流过流效率，法兰接口的螺栓数量与规格需要根据连接面的压力等级计算确定，避免运行中出现法兰渗漏或者螺栓断裂的问题。在设备选型阶段，设计人员需要根据电站的实际水头、流量参数匹配对应规格的水轮机，安装时要重点校核转动部分与固定部分的间隙，避免运行中出现碰磨故障，日常维护中也需要重点检查转轮叶片的空蚀情况与法兰连接面的密封状态，保证机组长期稳定运行。
