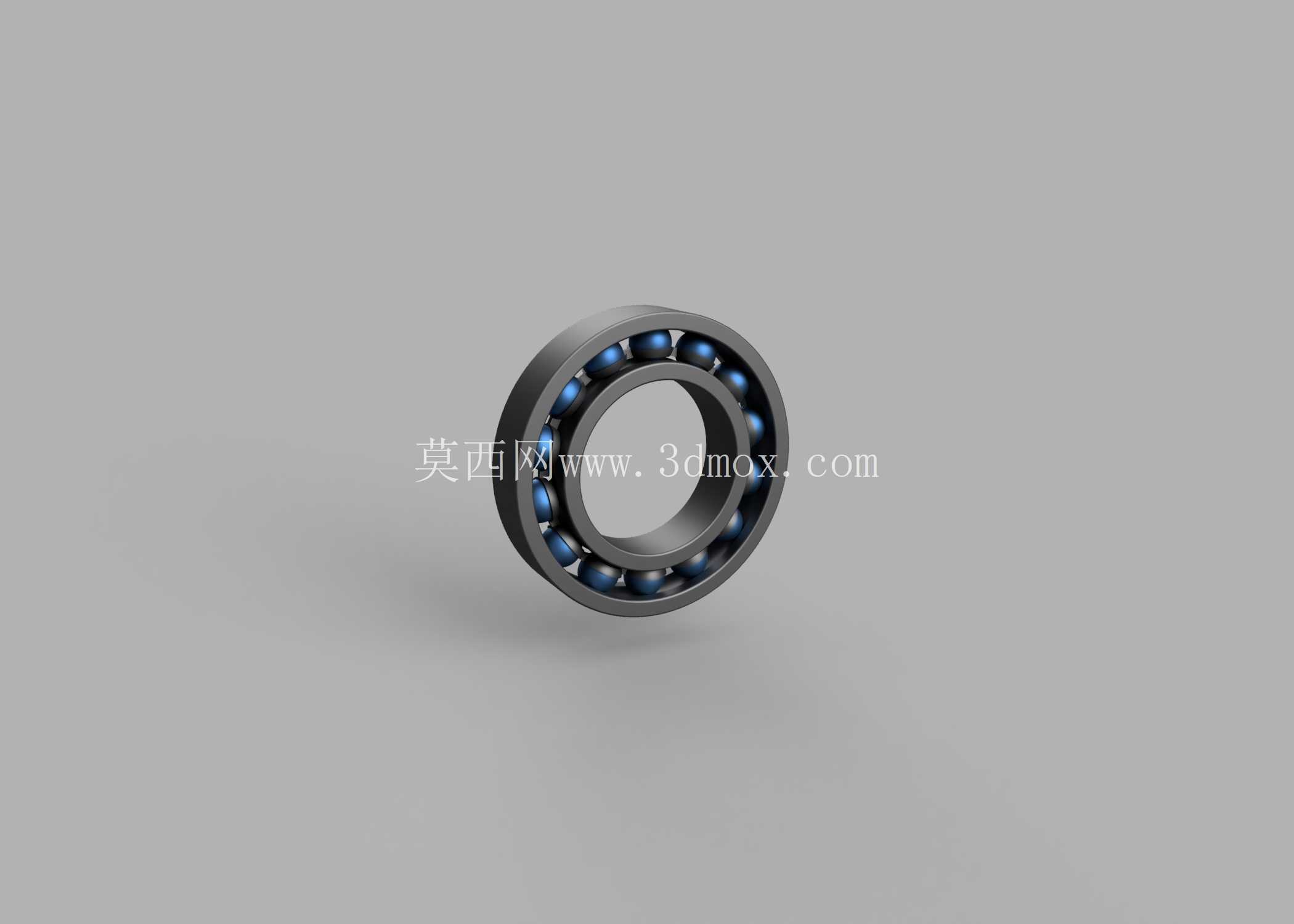

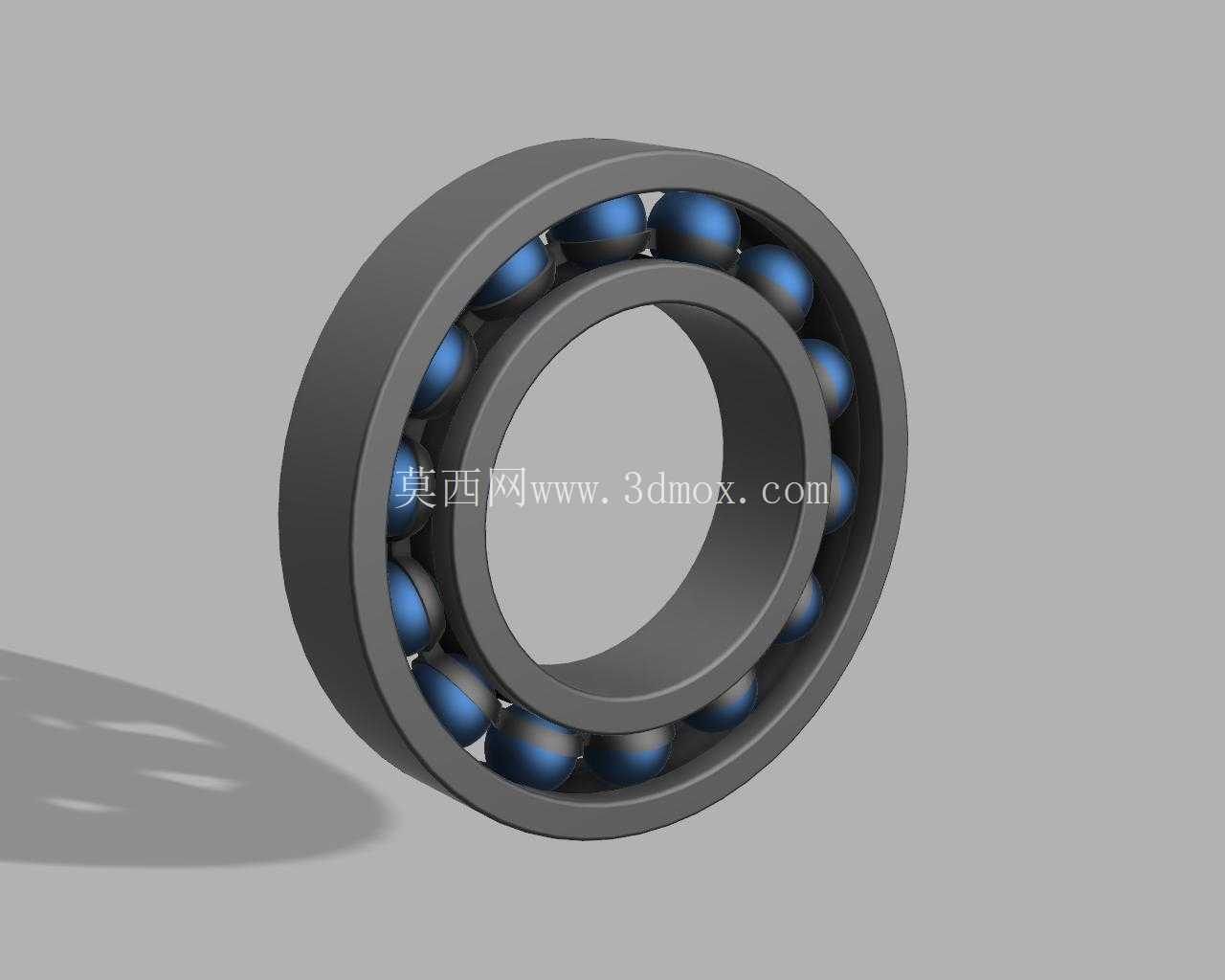

深沟球滚动轴承结构三维建模

　　在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心支撑部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴、工程机械的回转机构，几乎所有存在相对旋转运动的机械结构中，都能见到这类零件的应用。不同于滑动轴承依靠油膜形成滑动摩擦的工作形式，滚珠轴承通过内圈、外圈滚道与滚动体之间的滚动接触，将轴系运转过程中的摩擦系数控制在极低水平，同时能保证稳定的旋转精度，在中等转速、中等载荷的通用工况下，是结构工程师选型时的优先选项。

　　做这个轴承的三维结构时，首先要匹配常规深沟球轴承的装配逻辑：内圈与旋转轴采用过盈配合，随轴同步转动，外圈与设备的轴承座孔采用过渡或小间隙配合，起到固定支撑的作用，因此建模时首先要明确内圈内径、外圈外径、轴承宽度这三个核心安装边界尺寸，这三个参数直接决定了轴承能否顺利装入对应安装位，是选型和建模阶段最先要确认的尺寸链节点。内圈和外圈的滚道曲率设计是整个模型的核心，滚道的圆弧半径要略大于滚珠的半径，既保证滚珠能在滚道内顺畅滚动，又能控制滚珠与滚道的接触应力在材料许用范围内，避免长期运转出现点蚀、剥落等失效问题。

　　保持架的结构设计围绕均匀分隔滚动体展开，避免滚珠在运转过程中相互挤压摩擦，建模时保持架的兜孔间隙要留足合理的公差范围，既不能间隙过大导致滚珠运转时窜动产生异响，也不能间隙过小卡滞滚珠影响转动灵活性。整个模型的结构完全按照实际轴承的装配层级搭建，内圈、外圈、滚动体、保持架四个核心零件独立建模后完成装配约束，还原真实轴承的部件组成逻辑，方便结构设计人员在做整机装配时直接调用，也能用于装配干涉检查、运转模拟演示等场景。

　　从实际应用场景来看，这类滚珠轴承的适用覆盖范围极广：小到办公设备里的进纸辊转轴、家用风扇的电机支撑，大到输送线的托辊支撑、中小型减速机的输入输出轴支撑，只要是径向载荷为主、转速处于中低区间的旋转轴系，都可以选用对应尺寸规格的该类轴承。建模过程中特意还原了轴承各部件的细节特征，比如内圈和外圈的安装引导倒角，方便实际压装装配时顺利导入轴和轴承座，避免安装时刮伤配合面；滚道的表面处理特征也做了对应体现，能直观展示滚道与滚珠的接触位置，帮助刚接触机械设计的人员理解轴承的载荷传递路径：轴转动时带动内圈同步旋转，载荷通过内圈滚道传递到滚珠，再通过滚珠传递到外圈滚道，最终由外圈将载荷传递到设备的基座结构上，整个过程中滚珠沿滚道滚动，将滑动摩擦转化为滚动摩擦，大幅降低运转过程中的能量损耗和零件磨损。

　　在做设备结构设计时，轴承的安装边界尺寸是整个轴系尺寸链设计的基础，内圈与轴的配合公差、外圈与轴承座的配合公差、轴承的轴向定位方式（比如轴用挡圈、孔用挡圈、锁紧螺母等）都要围绕选定的轴承参数展开，这个三维模型的各部分尺寸比例完全参照通用标准轴承的参数比例搭建，设计人员调用时可以根据自身设计的轴径、安装孔位尺寸调整对应参数，快速适配不同的设计场景。不同于定制化的专用轴承，这类通用深沟球滚珠轴承已经形成了标准化的尺寸系列，建模时遵循标准的尺寸比例，能保证模型在装配时与其他标准件、加工件的配合逻辑完全符合实际生产装配要求，避免出现三维模型里装配正常、实际生产时零件无法安装的问题。

　　很多刚入行的结构设计人员在做轴承选型时，往往只关注轴承的承载能力和转速上限，容易忽略安装边界的尺寸公差、轴向固定空间这些细节，这个模型在搭建时特意保留了各部件的装配关系，能让设计人员直观看到轴承安装时需要预留的压装空间、轴向定位件的安装位置，比如内圈一侧靠轴肩定位、另一侧靠轴用挡圈固定时，轴肩的高度不能超过内圈的倒角高度，否则会导致轴承无法安装到位，这些细节在三维模型里都能直观体现，帮助设计人员在方案阶段就排查掉潜在的装配问题。
