LX-16A伺服电机配套旋转轴安装固定座

　　在小型桌面级机器人、教育类机器人竞赛平台、轻型自动化执行模组的搭建场景中，伺服电机的安装固定精度直接决定了整套旋转执行机构的运行稳定性，尤其是采用旋转轴输出的LX-16A型号伺服，常规的平面安装支架无法满足沿转轴方向堆叠组件的布局需求，这款安装座正是针对这类场景开发的专用固定结构。从实际使用场景来看，这类安装座多用于多自由度机械臂的关节衔接部位、机器人行走机构的舵轮固定端、小型云台的旋转支撑位，能够在不额外增加转接板的前提下，直接将伺服电机本体与相邻的结构件沿转轴轴向串联，省去了传统安装方式中需要额外设计L型转接件、调整安装孔位的繁琐步骤，有效压缩整套机构的横向占用空间。

　　从结构功能特性来看，这款安装座采用半包围式腔体结构，腔体内部轮廓完全匹配LX-16A伺服电机的外形尺寸，装入后电机本体不会出现径向窜动，端面的四个安装孔位与电机端盖的固定孔完全对中，采用螺丝锁紧后可实现电机与安装座的刚性连接，不会因为关节反复正反转产生连接松动。第二版优化的连接杆结构将原有的薄壁连接筋做了加厚处理，在不显著增加整体重量的前提下，将连接杆的截面惯性矩提升了近40%，在承受大扭矩负载时不会出现连接杆弯折变形的问题；所有棱边位置都做了大圆角过渡处理，一方面消除了加工过程中产生的应力集中点，避免支架在长期交变载荷下出现开裂，另一方面也能避免安装过程中锐边划伤操作人员或者相邻的线束外皮。从设计思路层面，这款安装座在初始建模阶段就完全围绕伺服电机的实际安装边界做尺寸约束：腔体的内径预留了0.1mm的装配公差，既可以保证电机能够顺畅推入腔体，又不会因为间隙过大导致电机运行时产生晃动；侧面延伸出的两个带孔安装耳，孔位间距与标准的铝型材安装槽间距匹配，既可以直接固定在20系列铝型材搭建的机架上，也可以通过铜柱与其他PCB板、传感器支架做层叠安装；安装座的输出端预留了足够的转轴避让空间，不会干涉舵盘的旋转运动，即使加装了扩展舵盘也不会出现结构剐蹭。

　　在安装边界上，这款安装座的整体轴向长度控制在与电机本体长度匹配的范围内，不会沿转轴方向额外伸出过长的结构，在做多关节串联时，相邻两个关节的转动中心距可以做到最小，有效降低机械臂运动时的惯量，提升关节响应速度；安装座的壁厚均匀，无论是采用3D打印加工还是CNC铣削加工，都不会出现壁厚突变导致的加工变形，打印时无需添加过多支撑结构，加工后去除支撑的工作量很小。在实际选型使用时，需要注意安装座的固定螺丝长度不能超过腔体壁厚，避免螺丝顶入腔体内部干涉电机本体的放置；安装耳的固定孔适配M3规格的螺丝，在与铝型材连接时可以搭配T型螺母实现快速装拆，在与非金属结构件连接时可以预先压入热熔铜螺母提升连接强度。

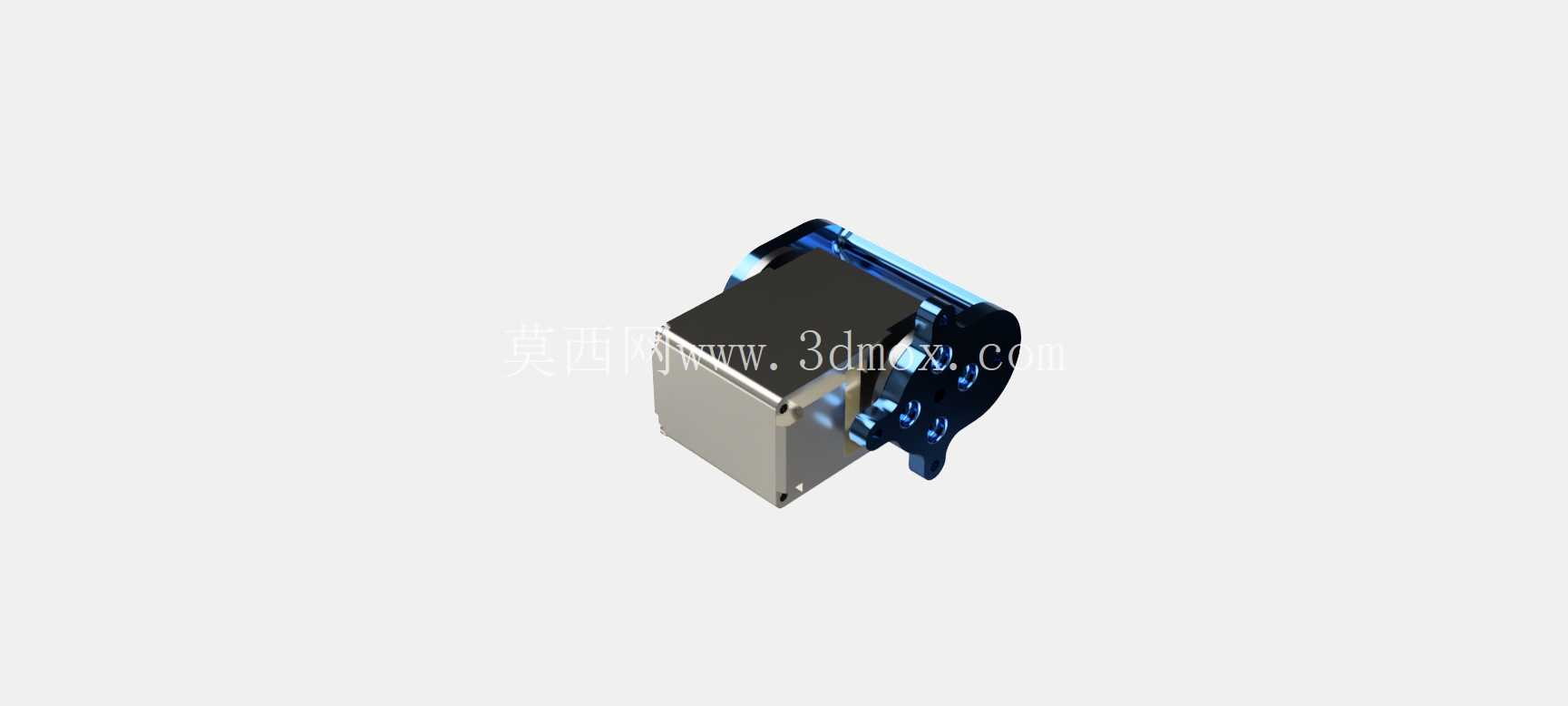

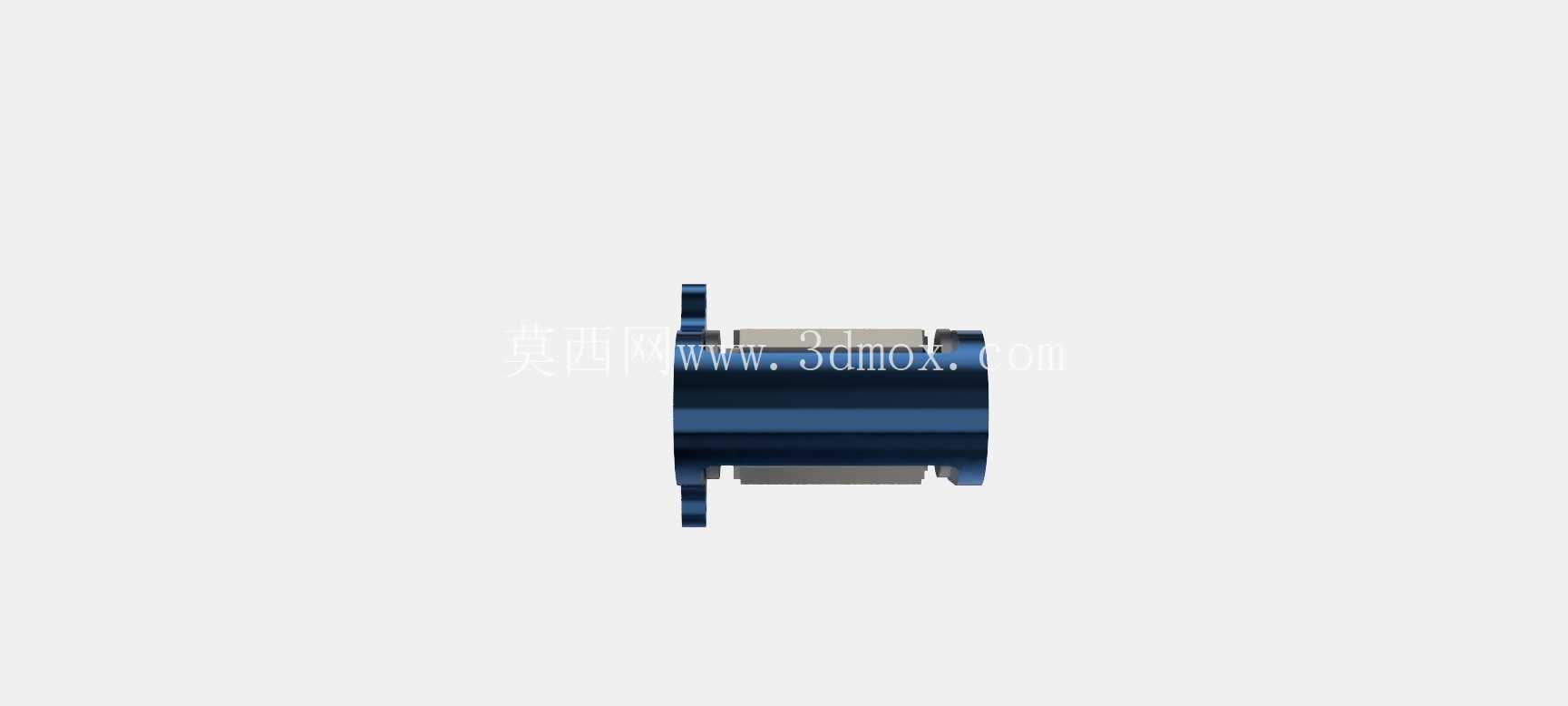

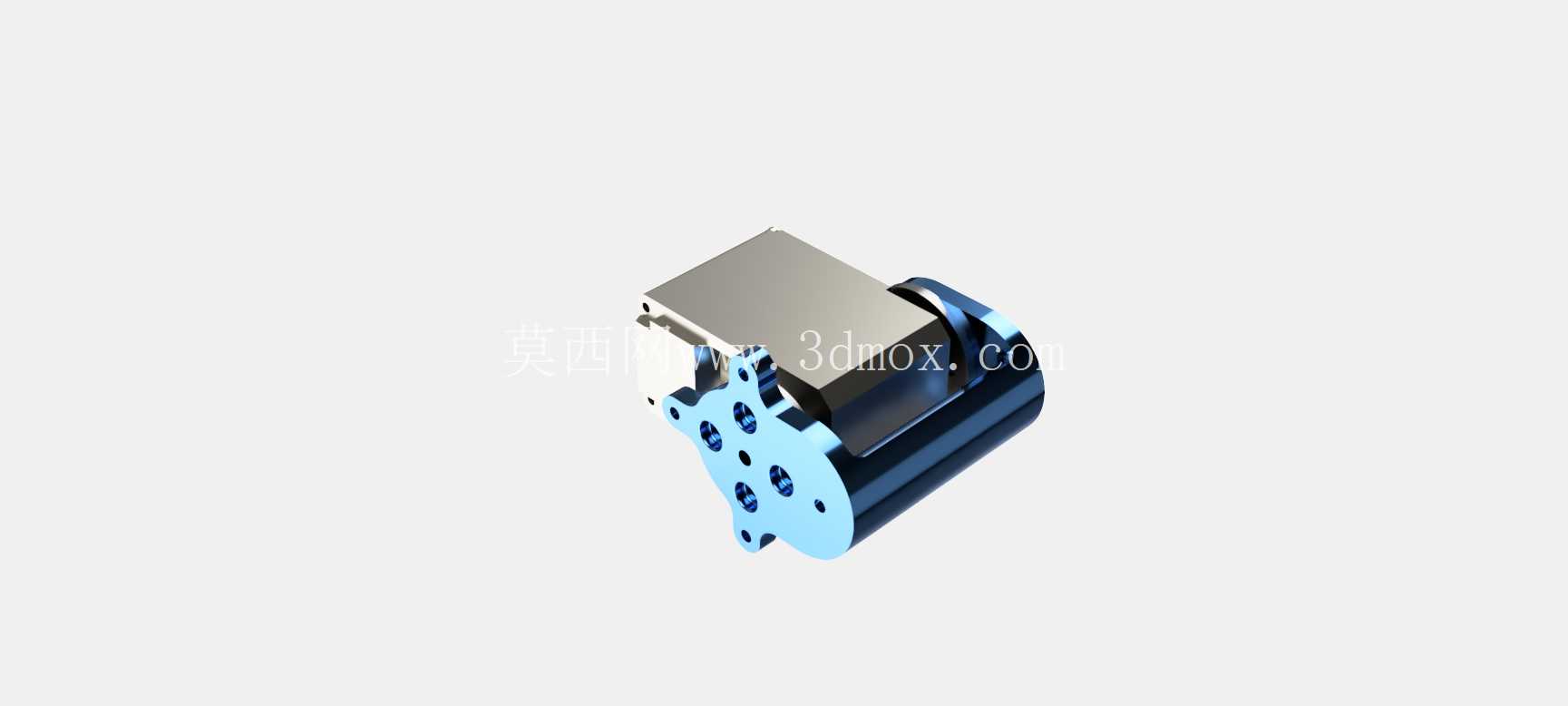

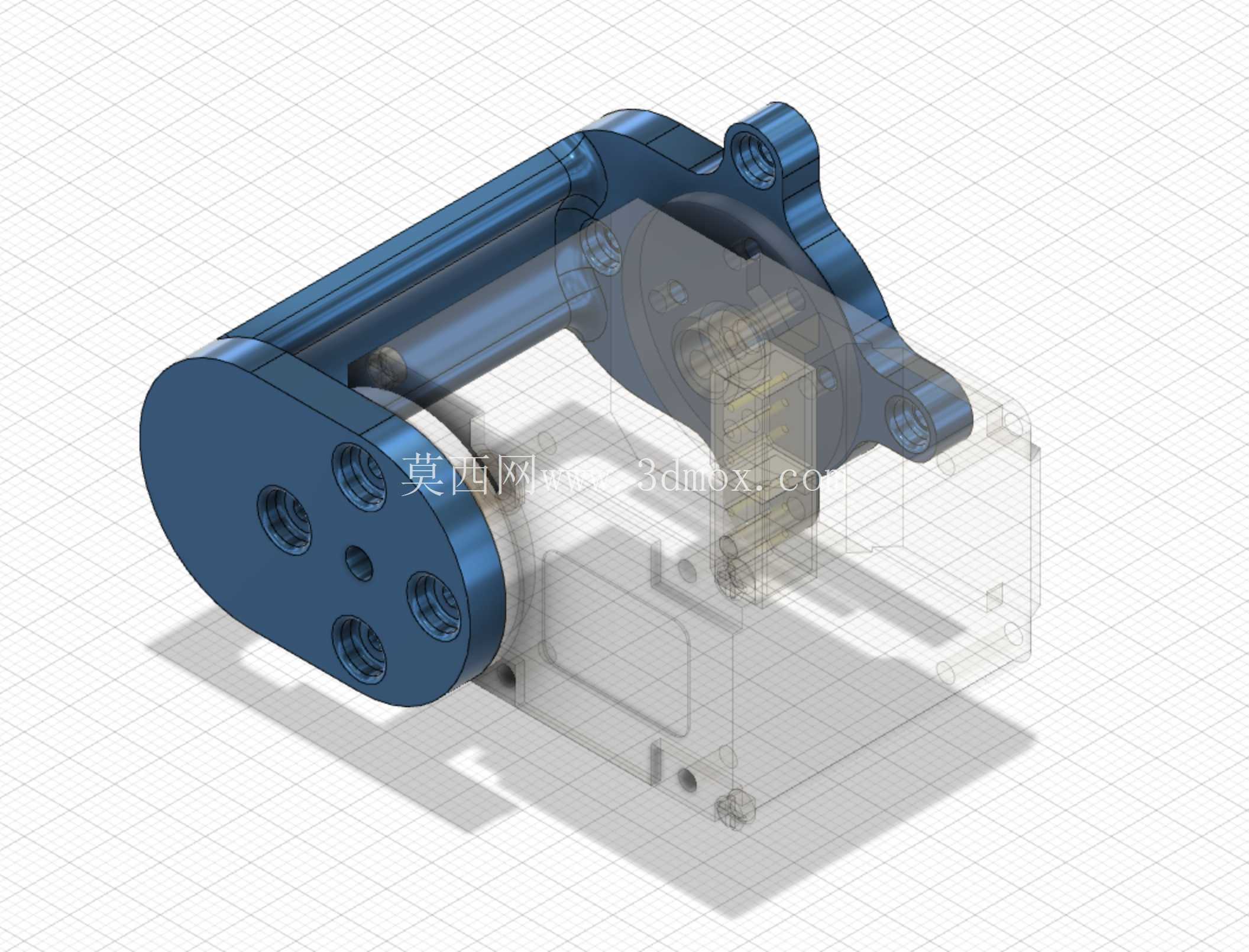

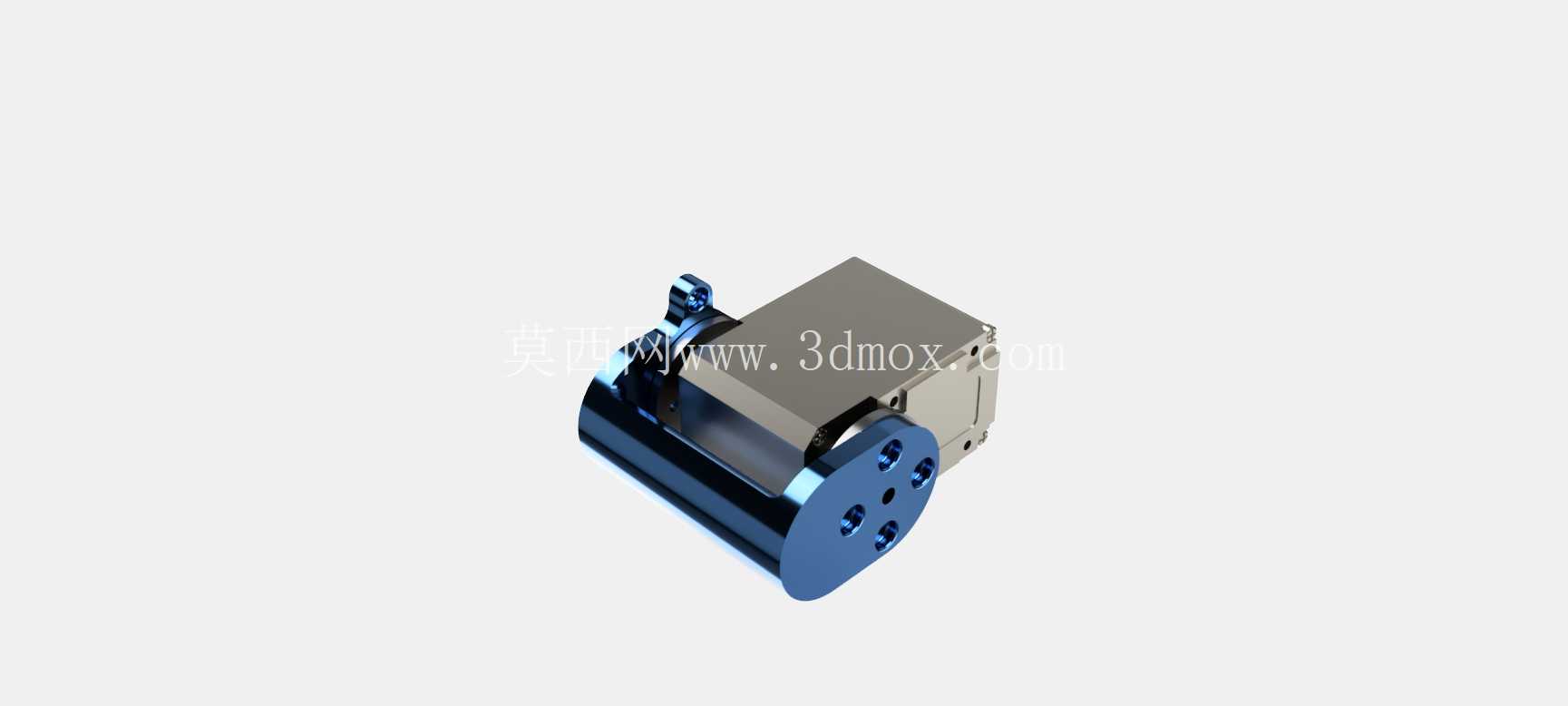

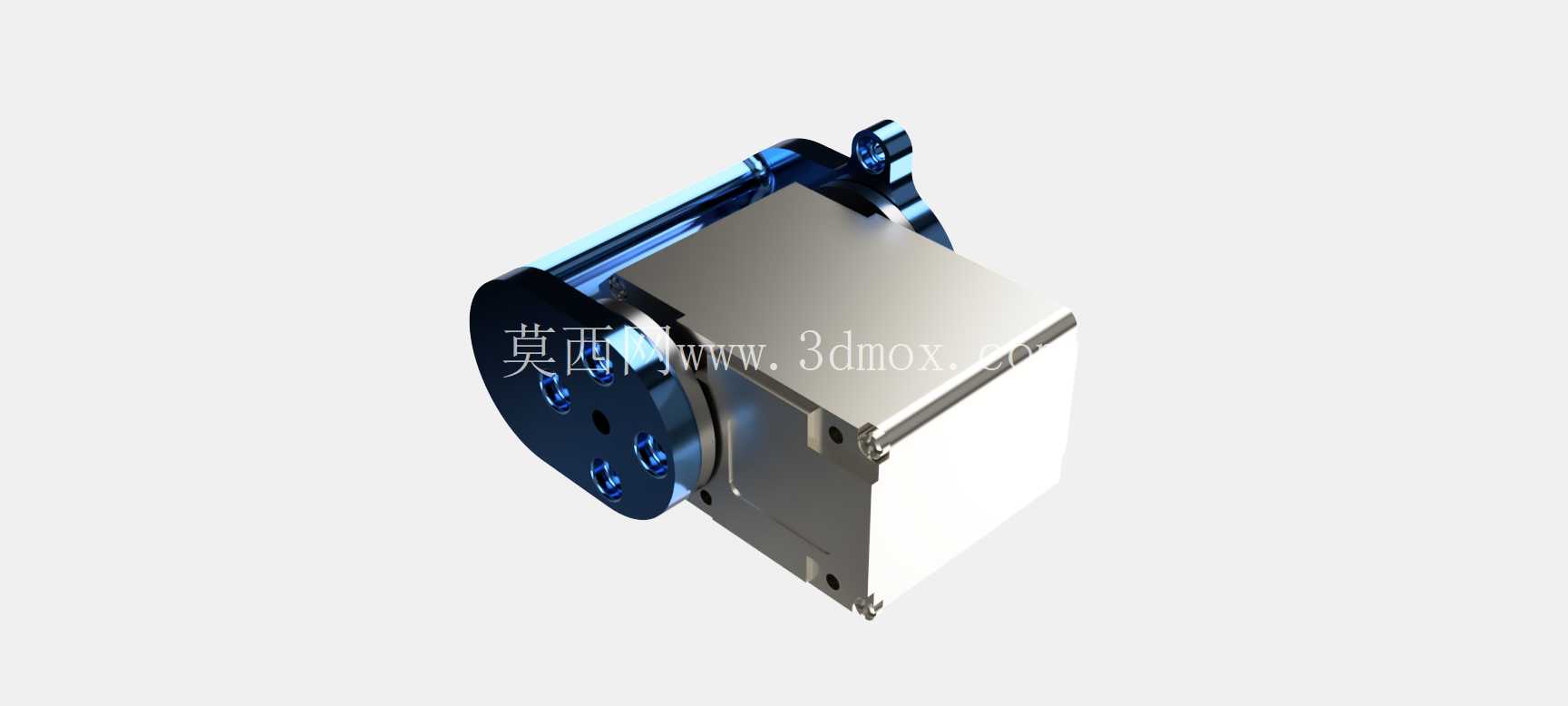

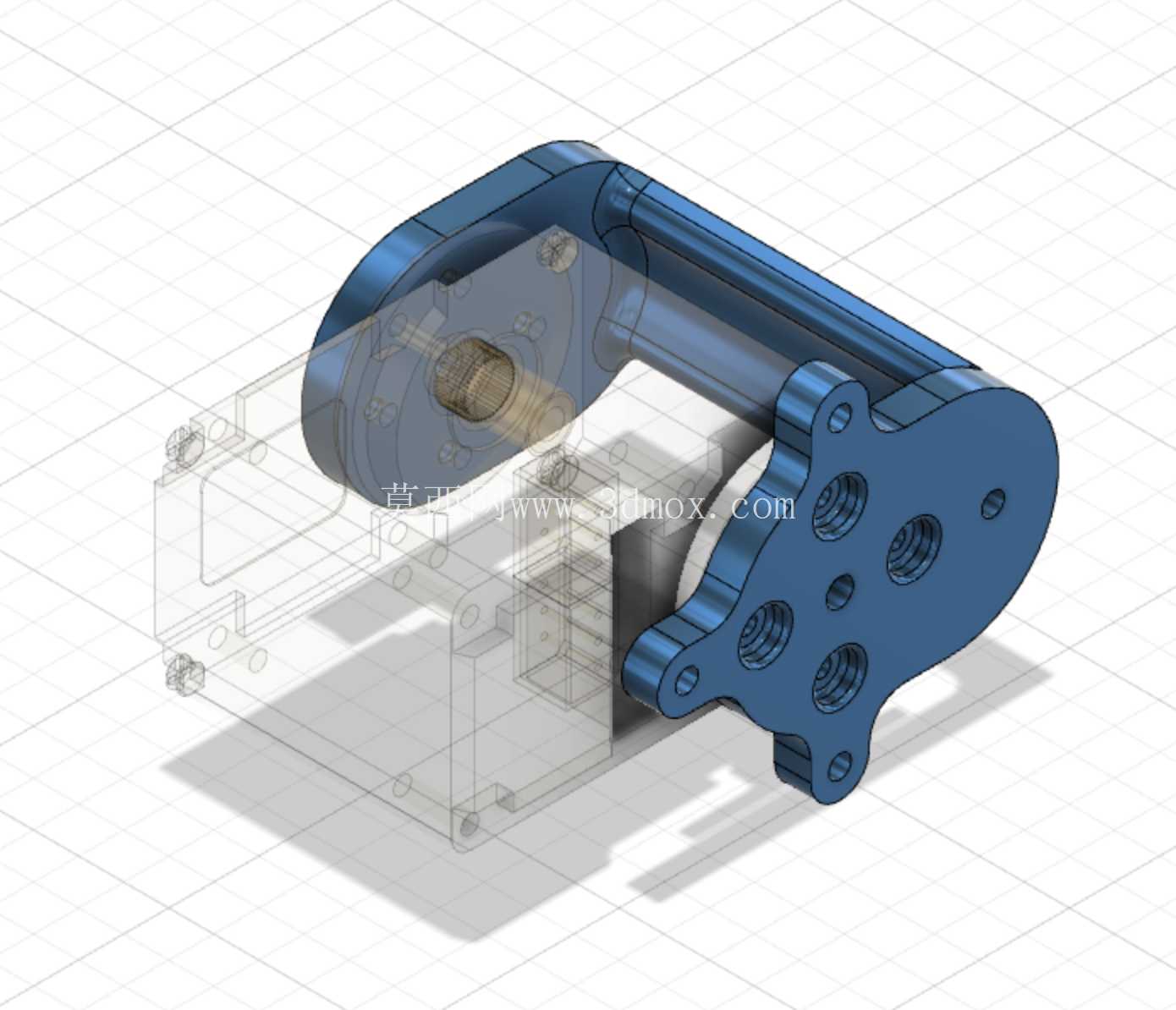

　　这款安装座的结构设计充分考虑了教育机器人搭建过程中的快速迭代需求，所有安装孔位都做了沉头处理，螺丝锁紧后头部不会突出安装面，不会影响相邻组件的贴合；半透明的结构示意部分可以清晰看到内部电机的安装位置，在做虚拟装配验证时能够快速检查电机线束的走线路径，避免线束被旋转部件挤压磨损。对于结构设计从业者来说，这类专用安装座的设计逻辑可以参考借鉴：针对标准外购件做配套固定结构时，不需要追求过度的通用性，围绕特定型号的安装尺寸做紧凑化设计，反而能获得更好的结构强度和更小的安装体积，在小型轻量化设备的结构设计中，这种针对性的专用支架往往比通用可调支架的实际使用效果更好，也能减少装配环节的调整工作量。
