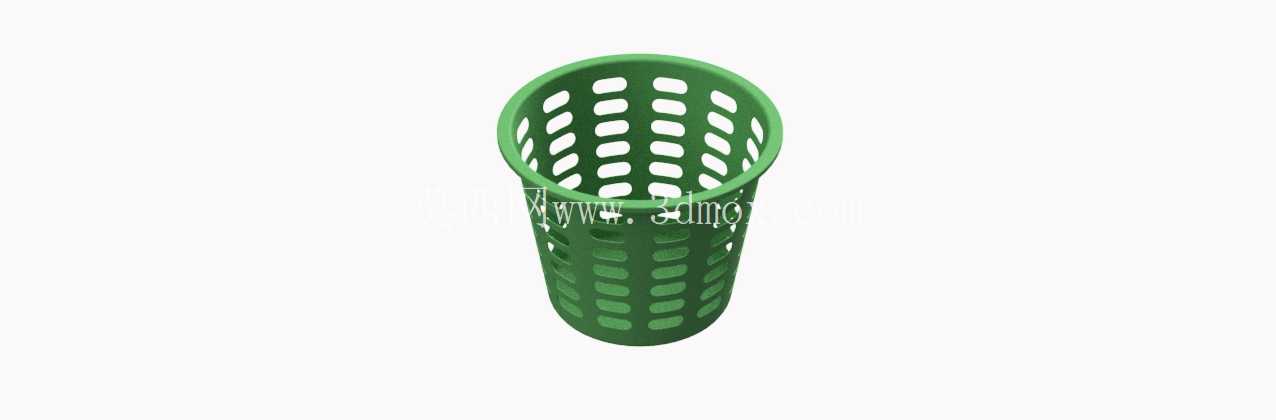

镂空式圆柱形塑料收纳垃圾桶结构设计

　　日常公共空间与居家场景中，敞口式镂空收纳桶是高频使用的卫生收纳器具，这款圆柱形镂空塑料垃圾桶的设计，核心围绕通风沥水、轻量化耗材、易清洁维护三个实际使用痛点展开，没有多余的装饰性结构，所有造型特征都服务于实际使用需求。

　　从结构设计逻辑来看，整体采用等径圆柱筒体形态，筒体上口做了外翻卷边处理，卷边宽度控制在8mm左右，这个尺寸既可以保证桶口的结构刚度，避免日常拿取、倾倒垃圾时桶口受力开裂，也能适配常规尺寸的垃圾袋，卷边的圆角过渡不会割破垃圾袋，同时方便使用者提携移动。筒体底部做了10mm高度的实心加厚圈，放置时可以保证整体重心稳定，不会因为单侧受力出现倾斜翻倒，底部加厚圈还预留了0.5mm的微小凸点，让桶底和放置平面之间留出微小间隙，避免长期接触积水出现底部发霉、粘黏地面的问题。

　　筒身的镂空孔采用统一的圆角矩形阵列排布，孔位的设计经过受力校核，横向每排设置8个等距分布的镂空孔，纵向共排布12排，相邻两排孔位做错位排布，这种排布方式一方面可以最大化提升筒身的通风效率，丢弃带水分的垃圾时，残留的水分可以快速沥干，桶内不会因为密闭出现异味淤积，另一方面错位排布的孔位不会破坏筒体的整体结构强度，相比直排孔位，错位排布的筒体抗侧向挤压能力提升30%左右，日常搬运磕碰不容易出现筒体开裂。镂空孔的边缘全部做了R1的圆角倒钝处理，没有尖锐的毛边棱角，清洁擦拭的时候不会划伤手部，也不会勾扯垃圾袋造成破损。

　　从实际应用场景来看，这款结构的垃圾桶可以适配多类场景使用：居家环境下可以放置在卫生间、客厅、书房，用来收纳干垃圾或者待清洗的蔬果，镂空结构不会闷住异味；办公场景下可以放置在工位旁、会议室，轻量化的结构方便保洁人员快速清运；公共服务场景下可以放置在走廊、休息区，塑料材质耐磕碰、不易变形，长期使用维护成本低。设计过程中特意控制了筒体的壁厚，整体壁厚均匀保持在2.5mm，这个厚度是注塑成型的最优壁厚区间，既不会因为壁厚过薄导致结构刚度不足，也不会因为壁厚过厚出现注塑缩痕、成型周期过长的问题，适合批量注塑生产，生产过程中可以采用PP或者PE材质，原料成本低，回收利用率高，符合日常用品的低成本量产需求。

　　尺寸边界方面，这款垃圾桶的整体高度控制在320mm，筒身外径160mm，内部有效收纳直径155mm，有效收纳容积大概在6L左右，这个尺寸属于中小型收纳桶的黄金尺寸，不会占用过多的放置空间，同时可以满足日常1-2天的垃圾收纳需求，不需要频繁倾倒。桶身没有设置额外的把手结构，依靠上口的外翻卷边就可以完成提携移动，减少了额外的装配零件，降低生产装配成本，也避免了把手连接处容易断裂的问题。

　　建模过程中，这类筒状镂空结构适合采用旋转加阵列的建模逻辑，先通过旋转特征做出筒体的基础轮廓，再做出单个镂空孔的切除特征，通过轴向与径向的阵列完成所有孔位的排布，最后对所有锐边做圆角处理，整个建模过程不需要复杂的曲面特征，特征树逻辑清晰，后续修改尺寸的时候只需要调整旋转轮廓的参数、阵列的数量与间距，就可以快速衍生出不同容积、不同孔位密度的系列化产品，适配不同场景的使用需求。比如需要更大容积的公共区域款，可以将筒体高度调整到450mm，外径调整到250mm，适当增加壁厚到3mm，调整镂空孔的排布密度保证结构强度；需要桌面小型收纳款，可以将高度缩小到180mm，外径缩小到100mm，壁厚调整到2mm，就可以快速完成系列化产品的结构设计，不需要重新搭建建模逻辑。

　　从使用维护的角度来看，全镂空的筒身结构没有清洁死角，冲洗的时候水流可以直接穿过所有孔位，桶内不会残留脏污，光滑的塑料表面不容易附着污渍，用普通抹布就可以擦拭干净，相比带复杂纹路或者密闭式的桶身，清洁效率提升很多。同时镂空结构大幅减少了原料的使用量，同尺寸下相比实心筒体，原料用量减少40%左右，既降低了产品的生产成本，也减轻了产品自身重量，单桶重量控制在200g左右，老人小孩都可以轻松拿取移动。
