电源变压器用L型钣金固定安装支架

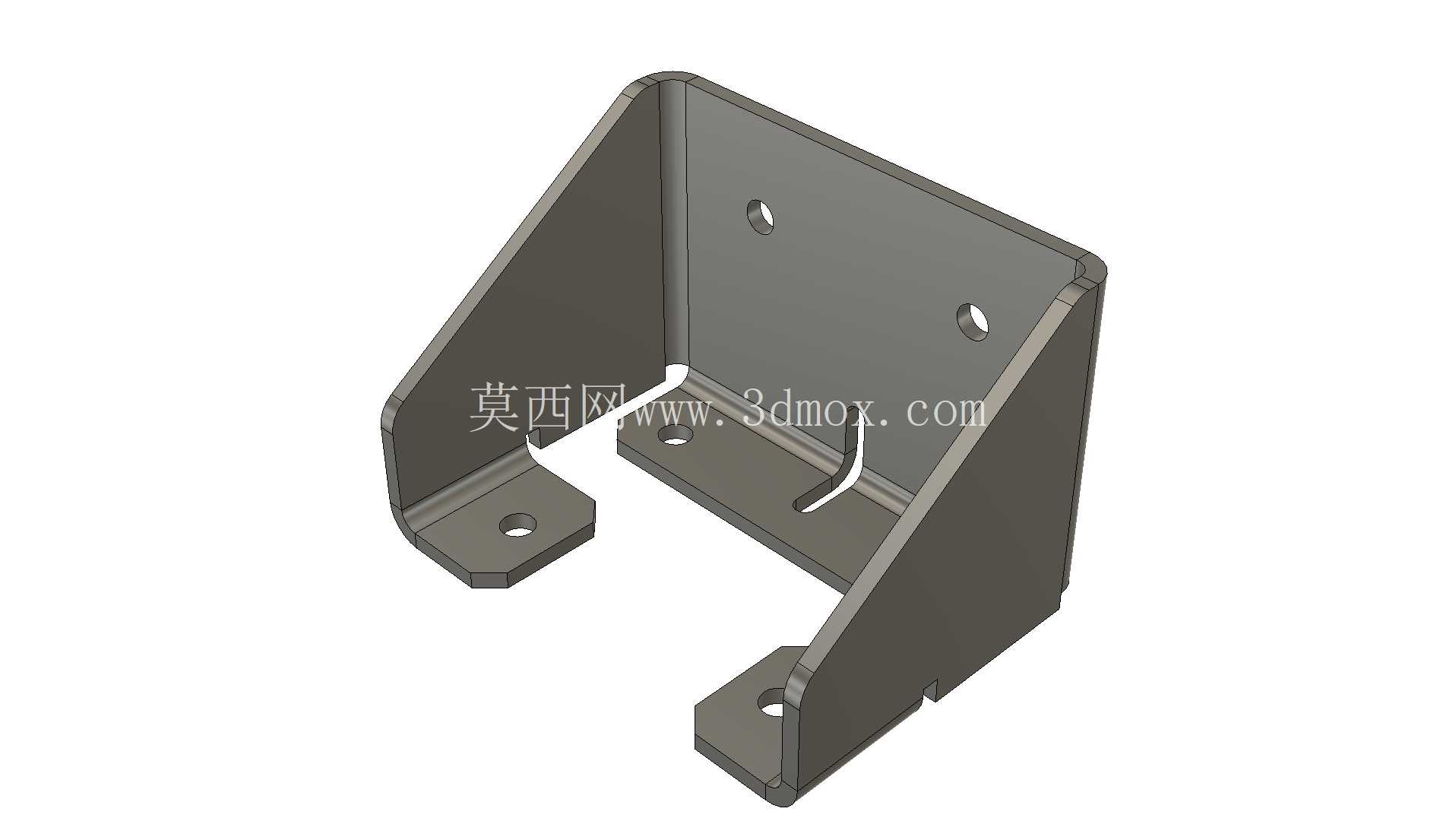

　　支架的竖直立面是与变压器本体贴合的安装面，上面预留的两个安装孔位做了沉孔处理，装配时螺丝头可以完全没入板材平面，不会突出表面干涉变压器的底部安装平面，保证两者贴合面完全贴合，不会出现装配间隙导致的固定松动。底部两个向外延伸的折边是设备基面的安装位，每个折边单独预留一个固定孔，两个安装点的跨距经过匹配常规变压器安装基面的尺寸设计，既保证支撑的稳定性，也不会过多占用电源仓内的布线空间。两个折边与竖直立面之间的三角加强折弯结构，是整个支架的强度核心，不需要额外焊接加强筋，仅通过板材自身的折弯结构就提升了立面的抗侧向载荷能力，当变压器受到横向冲击时，立面不会出现向外张开的变形，能始终保持与变压器本体的贴合状态。这款L型折弯钣金支架，是针对中小功率电源变压器的安装固定需求开发的结构件，日常在工业控制电源柜、嵌入式设备供电模块、小型机电设备的电源仓内都能见到这类结构的应用，核心作用是将绕制完成的变压器本体稳固连接在设备安装基面，同时抵消变压器工作时产生的微幅振动，避免绕组接线端受拉扯出现松脱、绝缘层磨损的问题。从结构设计逻辑来看，整体采用单块钣金折弯成型的工艺路线，没有额外的焊接拼接部位，既减少了加工工序的累计误差，也避免了焊接位置的应力集中问题，长期受振动载荷时不会出现焊缝开裂的失效情况。

　　从安装边界来看，支架整体的折弯高度匹配常规50-200VA容量电源变压器的底部安装高度，安装后变压器底部与设备基面之间会留出足够的走线间隙，方便初级、次级绕组的接线引出，也能给变压器底部预留一定的散热空间，避免工作时热量直接堆积在设备安装板上。板材的折弯圆角半径按照常规钣金加工的最小内R值设计，既不会因为折弯半径过小导致板材外侧出现拉伸裂纹，也不会因为圆角过大导致立面与折边的垂直度超差，装配后不会出现支架倾斜的问题。所有安装孔的孔位公差按照IT12级精度控制，既可以适配自攻螺丝的直接装配，也能满足机牙螺丝加螺母的固定方式，现场装配时不需要额外扩孔修正，能有效提升整机组装的效率。

　　板材边缘全部做了钝边处理，没有尖锐的毛刺飞边，装配作业时不会划伤操作人员的手部，也不会割破变压器接线的绝缘外皮，降低装配环节的安全隐患。在实际选型应用中，这类支架可以适配同安装孔距的多个规格电源变压器，不需要针对单一型号重新开模制作支架，能有效减少生产环节的零部件种类，降低仓储管理的成本。支架的表面处理可以根据使用场景选择镀锌或者喷塑工艺，在普通室内电控柜环境下采用镀锌处理就能满足防锈需求，在潮湿或者有轻微腐蚀的环境下可以更换为喷塑处理提升耐蚀性能，结构本身不需要做任何调整就能适配不同的表面处理工艺。

　　从受力角度分析，支架的载荷传递路径非常清晰，变压器的自重通过竖直立面传递到两侧的三角加强折弯结构，再分散到底部的两个安装折边，最终通过固定螺丝传递到设备安装基面，整个路径没有应力突变的部位，长期承重不会出现永久性的塑性变形。在做结构验证时，这类支架通常需要通过三倍自重的静载荷测试以及持续四小时的振动模拟测试，保证在设备运输以及长期工作过程中不会出现固定失效的问题，而这款支架的折弯结构设计刚好能满足这类测试的强度要求，不需要额外增加板材厚度就能达到合格的结构强度，也能合理控制零部件的材料成本。
