泰坦系列电源变压器铝合金安装基座结构

　　这款铝合金基座是配套中小功率电源变压器使用的安装承载构件，日常在工业控制电源模块、小型设备供电单元、低压配电支路的变压器配套场景中十分常见，主要承担变压器绕组、磁芯组件的定位承载，同时兼顾安装固定、结构防护与散热辅助的作用。从实际使用场景来看，这类基座多适配额定功率在1kVA级别的干式电源变压器，常见于自动化设备控制柜内部、小型通讯基站供电模块、实验室测试电源单元的装配环节，需要在有限的安装空间内完成变压器组件的可靠固定，同时避免变压器运行过程中的振动传递到周边器件，还要预留足够的电气间隙满足安规要求。

　　设计阶段优先考虑了材料的成型特性与使用环境匹配，选用6061-T6铝合金作为基材，这种材料经过T6时效处理后抗拉强度可以达到310MPa以上，屈服强度接近275MPa，既能够满足冷挤压成型的工艺要求，又具备足够的结构强度承载变压器铁芯与绕组的重量，同时铝合金的导热系数远高于普通碳钢，运行过程中可以将变压器绕组产生的热量通过基座快速传导到安装面板上，降低绕组的工作温升，延长绝缘材料的使用寿命。冷成型工艺的选择也是出于批量生产的成本与精度考量，相比传统的铣削加工，冷挤压成型可以做到近净成型，减少后续机加工的材料去除量，同时成型后的零件金属纤维流线连续，没有切削加工造成的纤维断裂问题，结构的抗疲劳性能更优，适合长期在有轻微振动的工业环境下使用。

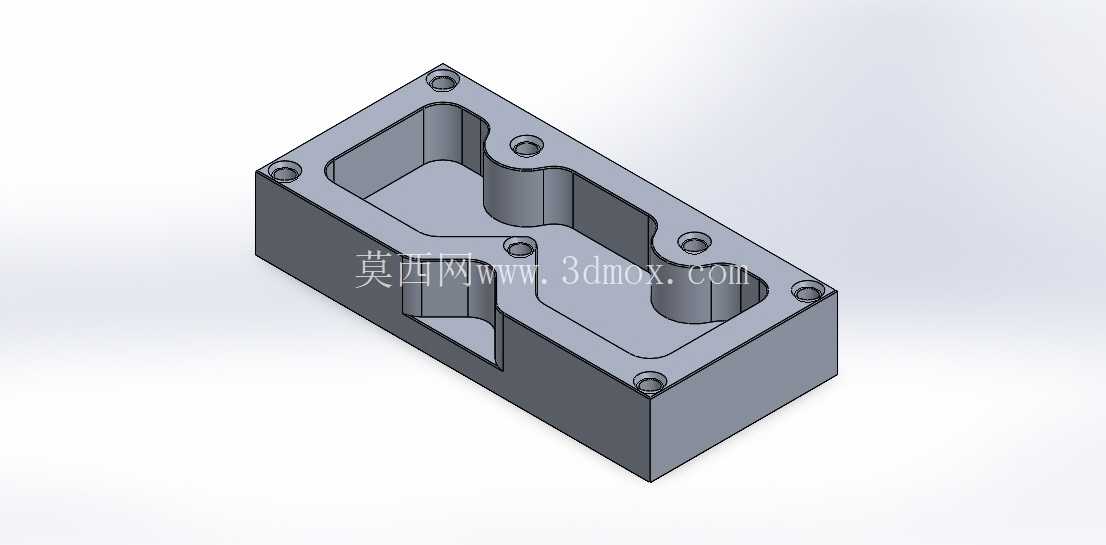

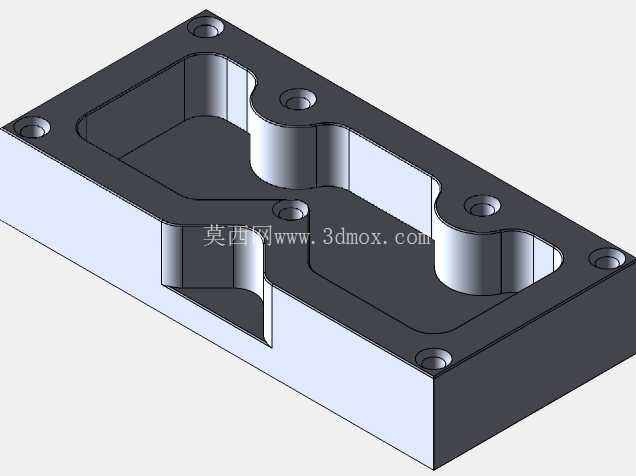

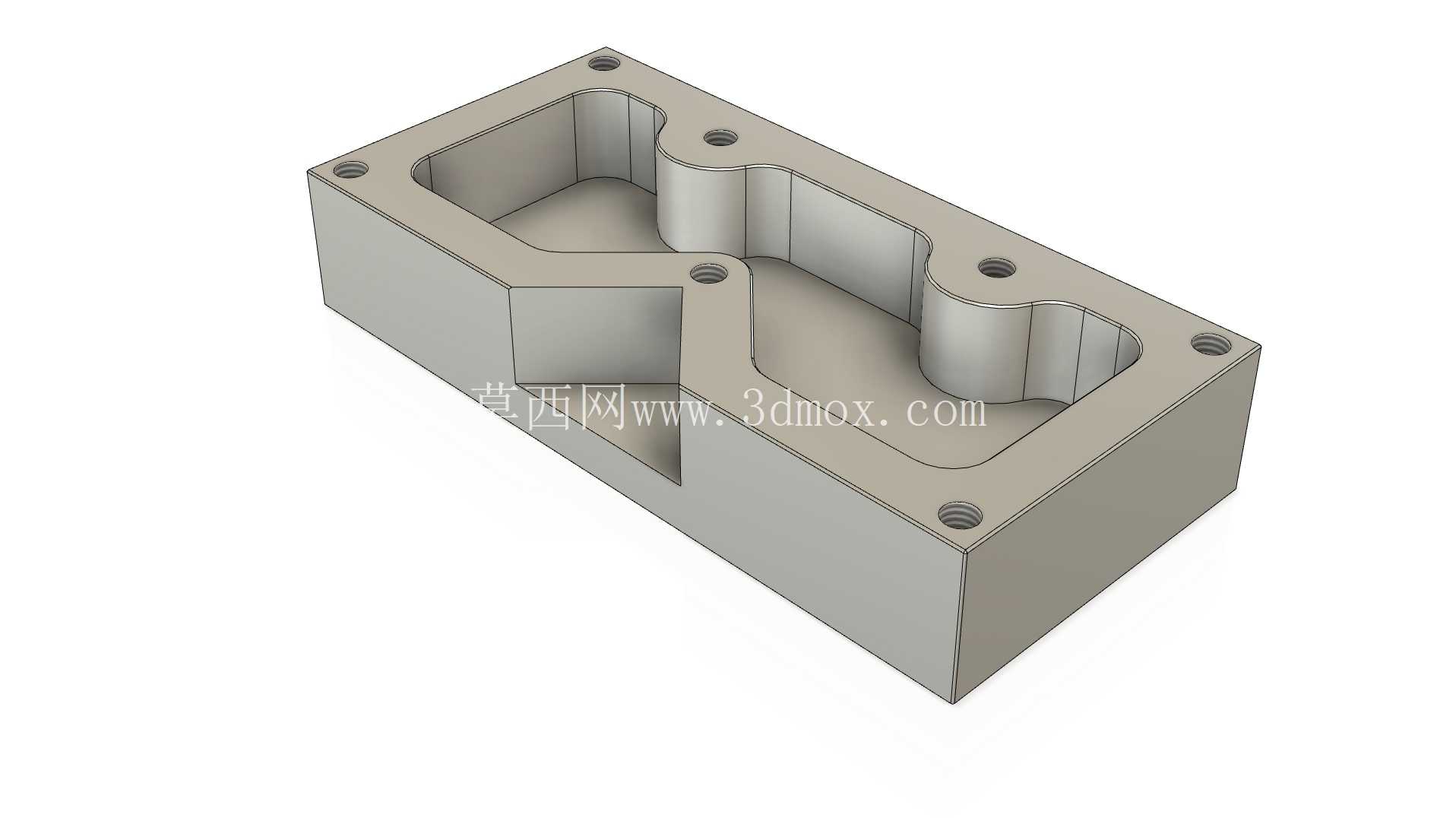

　　从结构细节来看，基座整体采用矩形槽式结构，内腔的分隔筋将腔体划分为两个独立的容置空间，分别对应变压器的原边绕组与副边绕组安装位，分隔筋的高度与绕组底部的绝缘骨架定位槽匹配，装配时可以直接将绕组骨架卡入腔体，不需要额外的定位工装就能保证绕组与基座的相对位置精度，减少装配环节的调整时间。基座四周的安装孔采用沉孔设计，沉孔深度刚好容纳内六角圆柱头螺钉的头部，安装后螺钉头部不会突出基座上表面，避免与上方的变压器盖板或者周边器件产生干涉，孔位的位置度公差控制在0.1mm以内，保证与标准安装面板的孔位完全匹配，现场安装时不需要二次扩孔或者调整。基座的侧壁厚度经过反复校核，在满足结构强度的前提下尽可能做薄，既减轻了整体重量，又增加了内腔的有效容置空间，侧壁与底板的过渡位置采用圆角过渡，避免冷成型过程中出现应力集中导致的开裂问题，同时圆角结构也可以减少绕组安装时绝缘层被尖锐边角划伤的风险，提升装配过程的安全性。

　　安装边界方面，这款基座的整体外轮廓尺寸适配标准的DIN导轨安装面板，也可以直接通过螺钉固定在设备的金属安装板上，底板的平面度控制在0.05mm以内，安装后可以与安装面板完全贴合，保证热传导的效率，不会因为接触面存在间隙导致热阻升高。基座的上表面预留了盖板安装的定位止口，配套的盖板可以直接扣合在止口上，通过侧面的紧固螺钉完成固定，装配后整个腔体形成半封闭的防护结构，可以阻挡车间环境中的粉尘、金属碎屑落到绕组上，避免因为积尘导致的绝缘下降问题。在电气间隙的设计上，内腔的分隔筋厚度、侧壁与绕组的间隙都满足低压电气设备的安规要求，原边与副边绕组之间通过分隔筋实现物理隔离，爬电距离满足220V电压等级的绝缘要求，不需要额外添加绝缘隔板就可以满足安规测试的要求。

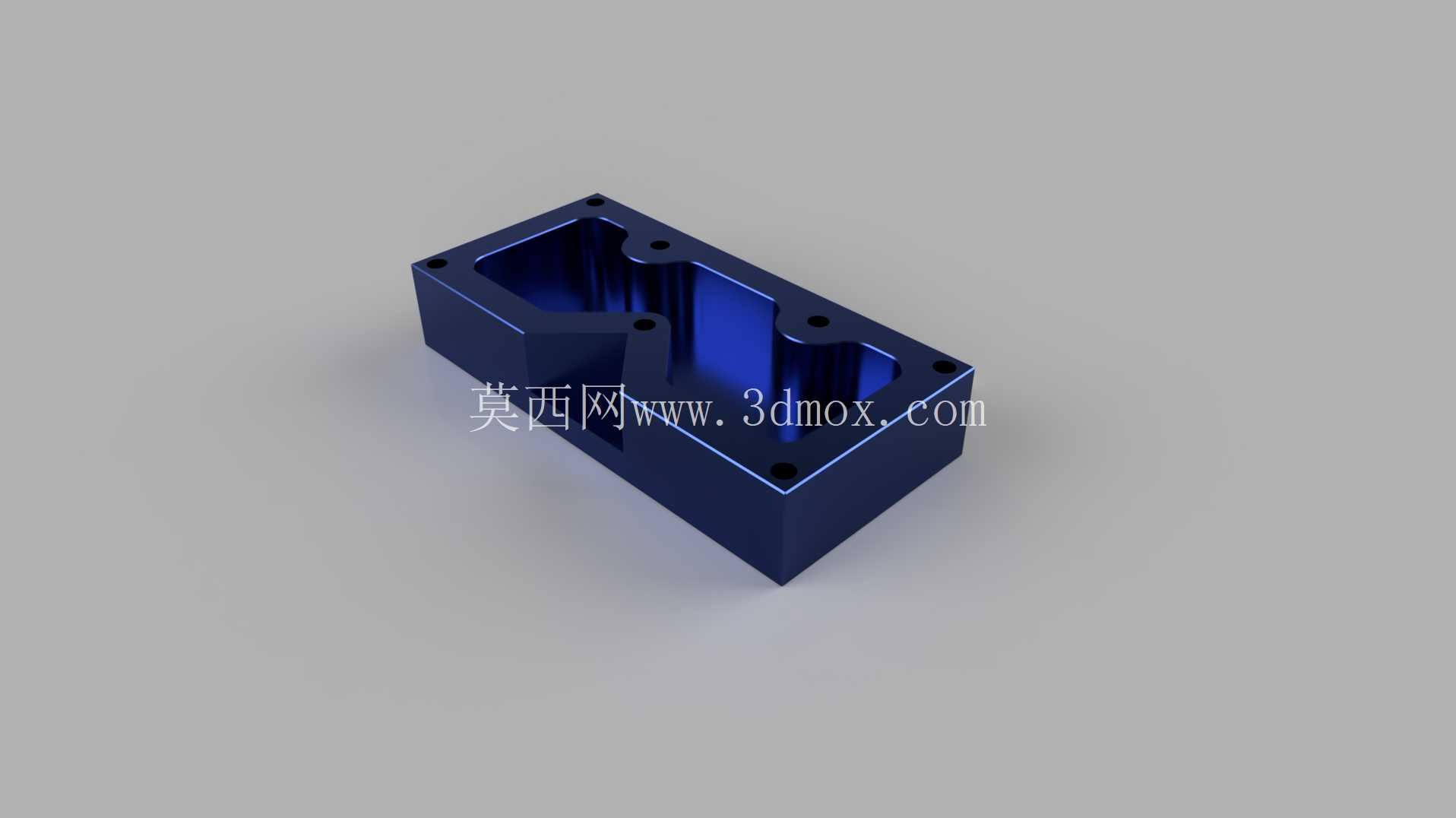

　　实际选型使用时需要注意，这款基座适配的变压器总重量不宜超过2.5kg，安装时需要在基座与安装面板之间涂抹薄薄一层导热硅脂，进一步降低接触热阻，提升散热效果。如果是在高湿度或者有腐蚀性气体的环境下使用，可以在基座表面做阳极氧化处理，氧化膜厚度控制在8-12μm，既可以提升表面的耐腐蚀性能，又不会影响安装孔的配合精度与散热性能。冷成型后的基座只需要对安装面、安装孔做少量的精加工就可以达到装配要求，相比全机加工的基座生产效率可以提升60%以上，单件成本也能降低40%左右，非常适合批量配套的电源变压器生产场景。
