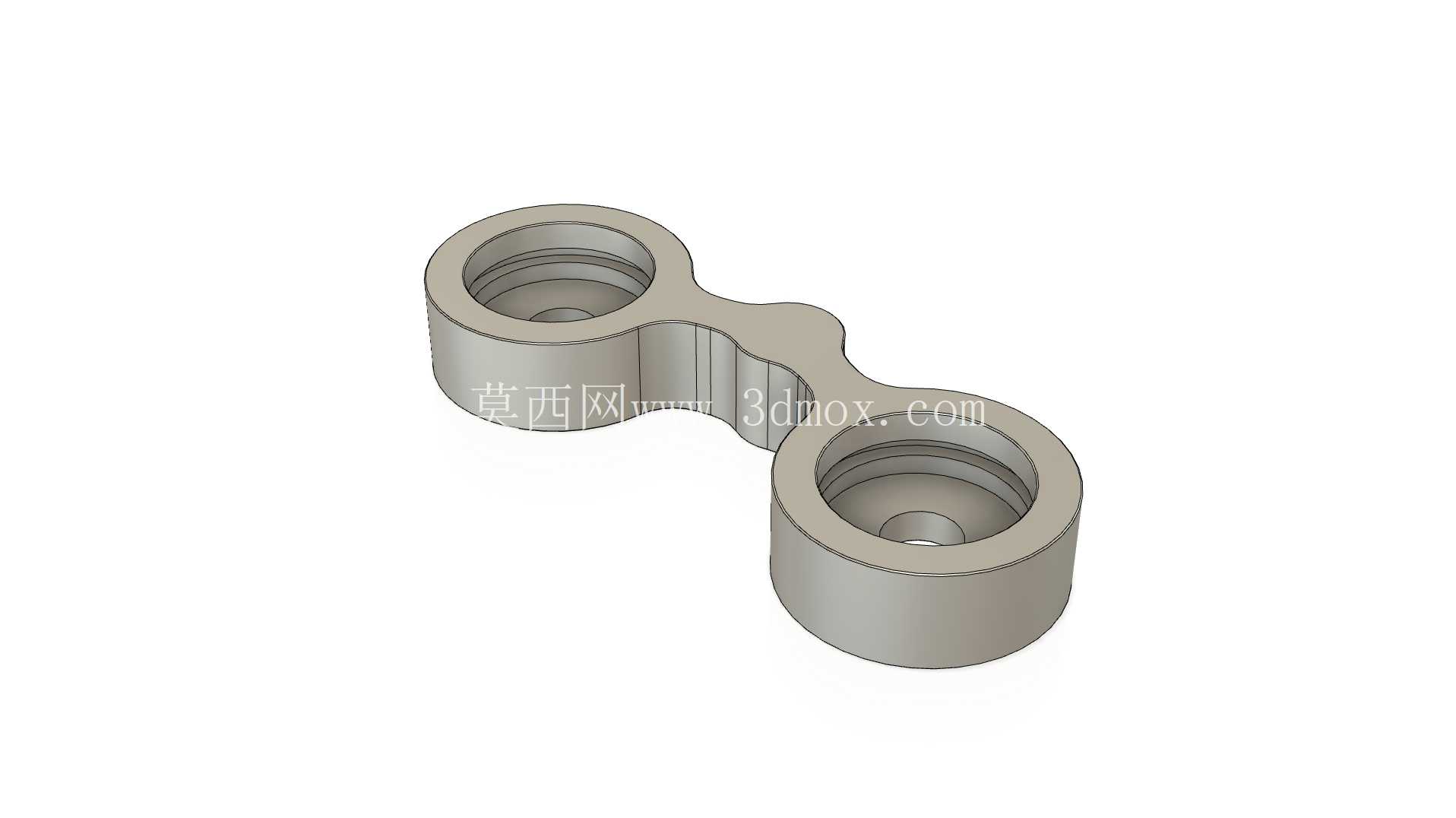

铝合金双孔连接固定结构件设计

　　在非标自动化设备、小型机电产品的结构搭建场景中，这类双孔连接结构件是十分常见的传力与定位零件，多数时候承担着两个平行轴类部件、或者两组安装接口之间的间距固定、载荷传递作用，不少小型传动模组、检测夹具的安装位上都能看到同类型结构的身影。从实际使用需求出发，这类零件首先要保证两个安装孔的中心距公差，一旦中心距出现超差，装配时就会出现轴件卡滞、安装螺丝无法对位的问题，严重时还会让相邻部件在运行过程中产生附加弯矩，加速轴承、轴套这类易损件的磨损。

　　设计时首先确定两个安装孔的孔径匹配常规的标准衬套尺寸，孔内预留的台阶结构是用来卡装轴用挡圈或者衬套法兰边的，能避免衬套在受轴向力时出现窜动，孔壁的粗糙度要求控制在Ra1.6以内，保证压装衬套时的过盈配合稳定性，也能减少衬套压入过程中对孔壁的刮损。中间的连接臂采用了等强度过渡设计，没有做直角转接，而是用平滑的圆弧过渡连接两个孔座，这样的设计能有效降低应力集中系数，在零件承受交变载荷的时候，不会在转接位置出现疲劳断裂的问题，毕竟很多设备上的这类连接件是要跟着运动部件做往复动作的，长期受循环载荷的话，应力集中位置很容易萌生裂纹。材质选用Al6061T6是综合了重量、强度和加工成本的考虑，这种铝合金经过固溶时效处理之后，抗拉强度能达到310MPa以上，足够应对多数小型设备上的连接载荷需求，同时密度只有钢材的三分之一，能有效降低运动部件的整体重量，减少驱动端的负载，而且6061材质的切削性能很好，不管是CNC铣削还是后续的阳极氧化表面处理都很方便，加工出来的零件表面光洁度容易保证，也不容易出现加工变形。

　　从安装边界来看，两个孔的外圆直径比安装孔径大出足够的壁厚，保证孔座有足够的强度承受径向载荷，不会在锁紧螺丝或者受侧向力的时候出现孔座开裂的问题，零件的整体厚度要匹配安装位的空间，不能突出相邻部件的运动干涉边界，连接臂的宽度经过载荷校核，在承受最大额定拉力的时候，截面的安全系数能达到2.5以上，满足通用机械设备的结构安全要求。实际装配的时候，这类零件可以通过孔内穿装螺栓或者定位销来实现和相邻部件的固定，中间的连接臂不需要额外做安装位，靠两个孔的定位就能保证整体的安装精度，不少时候这类零件还会作为调整垫片组的安装基体，通过在孔座和安装面之间增减调整垫片，来微调两个轴件的平行度或者中心高度，补偿加工和装配过程中积累的误差。

　　在做三维建模的时候，要特别注意两个孔的同轴度、以及两个孔轴线的平行度公差设定，这些形位公差会直接影响最终的装配效果，建模时的过渡圆角尺寸也要和实际加工时使用的刀具半径匹配，避免出现设计上的圆角太小，加工时需要换小刀清角，增加不必要的加工成本，同时孔内的台阶深度也要和选用的标准衬套尺寸对应，保证衬套压装之后端面和孔座端面齐平，不会突出影响其他部件的安装。这类结构看似简单，但是在实际设备运行中，往往是容易被忽略的薄弱环节，如果设计时只考虑外形不做强度校核，很容易在设备运行一段时间后出现连接臂变形、孔位磨损的问题，进而导致整个机构的运行精度下降，所以在设计阶段就要结合实际的载荷工况，对壁厚、过渡圆角、截面尺寸做对应的校核，同时兼顾加工工艺性，不要设计出无法加工或者加工成本过高的结构，比如不要在连接臂上做不必要的深腔或者异形结构，尽量采用规则的截面，减少加工时的走刀次数，降低零件的制造成本。
