交叉轴万向角传动连接机构设计

　　在各类需要跨角度传递旋转动力的设备场景中，这类角传动万向连接结构是解决非平行轴动力衔接的核心部件，不同于常规同轴联轴器仅能补偿微量径向、角向偏差的特性，该结构可实现存在明确交叉角度的两根转轴之间的强制运动传递，不会出现传动打滑或运动滞后的问题，在传动链布局受空间限制无法布置同轴传动路径的设备中应用十分广泛。从实际使用场景来看，这类结构常出现在小型动力传输设备、精密传动试验台、需要变向传递扭矩的工装夹具传动端，部分需要跨空间布局的手动操作机构也会采用同类结构，将操作端的旋转动作传递到存在角度偏移的执行端，避免额外增加齿轮换向组带来的结构冗余与背隙问题。

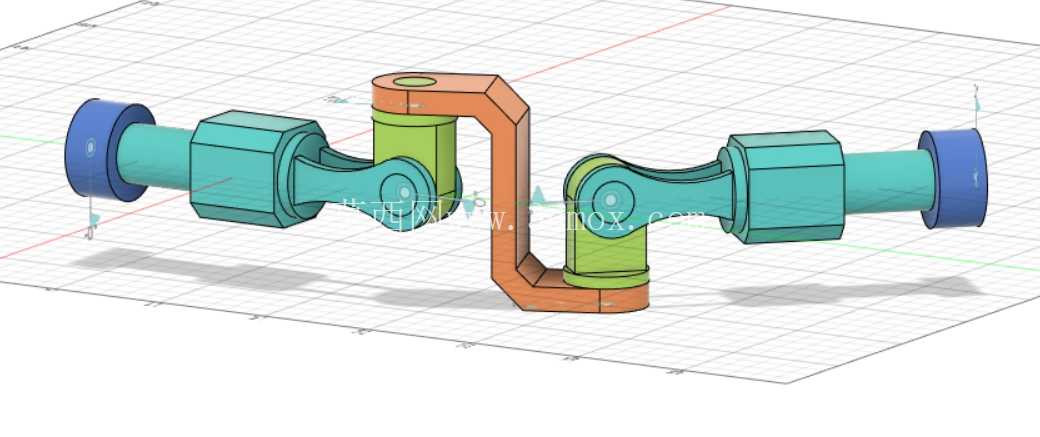

　　从功能特性上看，该万向角传动结构采用双十字关节配合中间连接架的布局，两端的轴头可根据安装需求匹配对应直径的配合轴段，轴端预留的环形定位槽可用于安装轴用挡圈，实现轴向位置的限位，防止传动过程中轴段从关节座中脱出。中间的连接架采用弯折式一体结构，两个连接耳分别对应两端的十字关节，关节处的转动副采用小间隙配合设计，既保证转动过程无卡滞，又能将传动背隙控制在较小范围内，避免正反转切换时出现明显的空行程。不同于单万向节存在传动转速波动的问题，该双关节布局在输入输出轴夹角固定的工况下，可通过中间架的角度补偿实现输入输出端的等速传动，减少因转速波动带来的传动振动与零部件冲击。

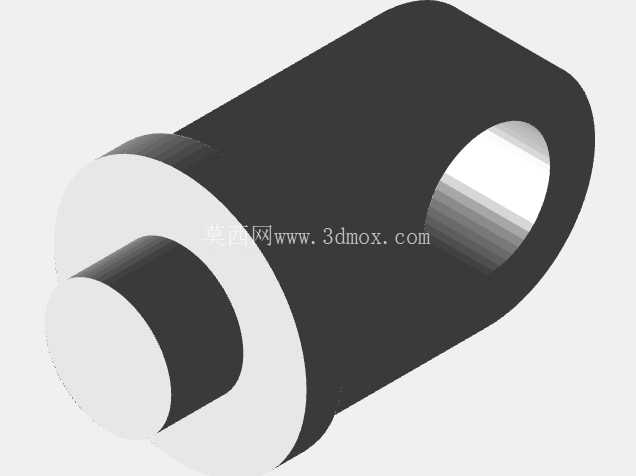

　　设计过程中，首先需要明确两端轴的交叉角度范围，该结构的最大允许轴间夹角可根据连接耳的开槽深度调整，常规工况下可实现0到45度范围内的交叉轴传动，若需要更大的传动角度，可适当加大连接耳的开槽尺寸，但需要同步校核关节销轴的剪切强度，避免大角度传动时销轴受力过大出现断裂。关节处的销轴采用过盈配合压入连接耳的销孔中，十字关节的轴套与销轴之间可根据使用场景选择是否添加自润滑衬套，在无频繁润滑维护的工况下，添加聚四氟乙烯衬套可有效降低转动副的磨损，延长结构的整体使用寿命。两端的轴段与十字关节座采用一体加工设计，减少装配环节带来的累积误差，轴段的直径可根据所需传递的扭矩大小调整，扭矩较大的工况下可适当加大轴径与关节座的连接圆角，降低应力集中带来的断裂风险。

　　从安装边界来看，该结构的整体外轮廓尺寸随传动角度的变化会出现小幅改变，当两端轴处于同一直线时，整体占用的轴向长度最小，随着轴间夹角的增大，中间连接架的径向占用尺寸会逐步增加，在做设备整体布局时需要预留足够的摆动空间，避免结构运动过程中与周边的机架或其他零部件发生干涉。两端轴头的配合长度需要根据所选的联轴器或连接零件的尺寸确定，轴头的表面粗糙度需要控制在Ra1.6以下，保证与配合零件的装配精度，轴端可根据需求加工平键槽或紧定螺钉平面，实现扭矩的可靠传递。在装配过程中，需要保证两个十字关节的转动平面处于同一平面内，否则会出现传动卡滞、附加载荷增大的问题，装配完成后需要手动转动输入端轴段，检查全角度范围内的转动顺畅度，确认无卡滞、异响后再投入实际使用。

　　这类结构在实际应用中不需要额外的润滑管路或防护外壳，结构紧凑重量轻，可在空间受限的传动场景中替代锥齿轮换向结构，相比齿轮换向结构，它不需要严格的中心距定位，安装容错率更高，即使两端轴的安装位置存在少量偏差，也可通过关节的自调整能力正常传递动力，大幅降低安装调试的难度。同时该结构的零件数量少，加工难度低，常规的铣削、钻削设备即可完成全部零件的加工，不需要专用的齿轮加工设备，在小批量定制设备的传动设计中，可有效缩短生产周期，降低制造成本。在长期运行过程中，主要的磨损点出现在关节销轴与轴套的配合面，当磨损量达到配合间隙的允许上限时，仅需更换销轴与衬套即可完成维护，不需要更换整个结构，后期维护成本较低。
