数控车床用阶梯轴套类回转传动构件

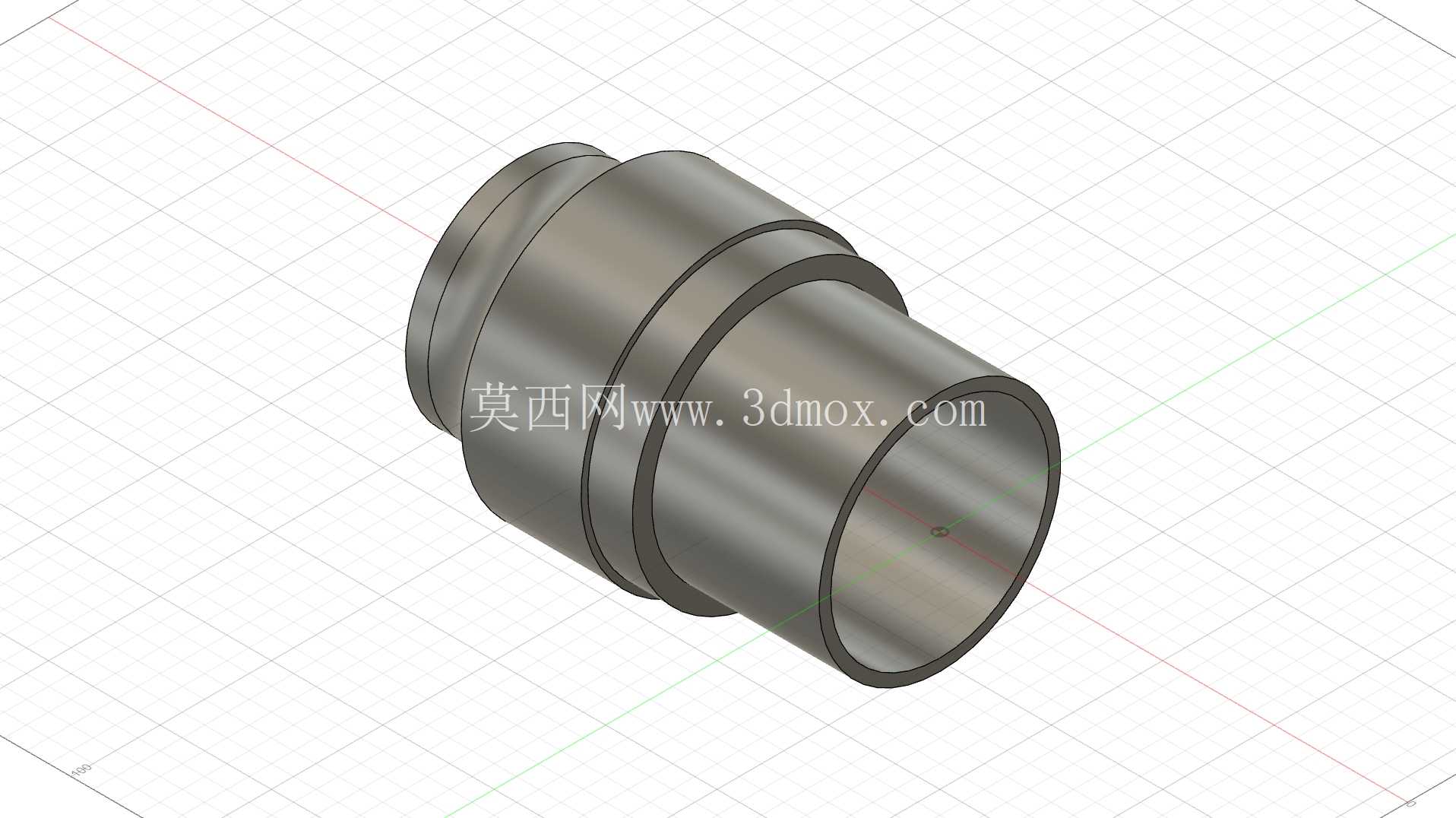

　　从结构设计逻辑来看，构件采用多段阶梯式外圆设计，不同直径的轴段分别对应不同的装配配合需求：大直径端通常与设备箱体的安装孔采用过渡配合，保证装配后同轴度偏差控制在0.02mm以内，避免高速回转时出现径向跳动；中间的环形凸台主要承担轴向定位功能，装配时抵靠在箱体端面或者轴承内圈端面，抵消传动过程中产生的轴向窜动，无需额外加装轴端挡圈即可实现轴向限位，减少装配工序的零件数量；小直径外圆段则多与传动齿轮、带轮或者凸轮构件的内孔配合，通过平键或者过盈配合传递扭矩，内孔采用通孔设计，既可以穿装主轴芯轴，也可作为润滑油路的通道，让润滑脂能够顺着内孔壁流入配合面，降低长期回转的磨损速率。这类阶梯式轴套构件，常见于普通卧式车床、数控车床的主轴传动单元与进给机构衔接位置，也会出现在小型凸轮传动机构的从动件导向环节，主要承担回转运动传递、轴系径向支撑、相邻传动部件轴向定位的作用，部分同结构构件还可作为液压回路的导向衬套使用，适配中等转速、中等载荷的连续作业工况。

　　设计这类构件时，首先要确认安装边界的尺寸约束：安装孔的公称直径直接决定大端外圆的基本尺寸，通常配合公差选择H7/k6，兼顾装配便利性与连接刚性；轴向总长度需要匹配箱体安装面到传动件安装位的距离，凸台的厚度要满足轴向受力的强度要求，按照45号钢调质处理的材料性能计算，凸台厚度一般不小于小端轴径的五分之一，避免承受轴向冲击时出现凸台断裂的问题。外圆表面的粗糙度要求根据配合等级调整，配合面粗糙度控制在Ra1.6以内，非配合面可以放宽到Ra6.3，减少不必要的机加工成本。

　　构件的内孔与外圆的同轴度是核心形位公差要求，加工时需要采用一次装夹完成内外圆的精车工序，若采用二次装夹则需要使用软爪卡盘找正，保证同轴度公差不超过0.015mm，否则装配后会出现回转偏心，引发设备振动、传动噪音过大的问题。在实际应用场景中，这类构件如果用于数控车床的进给传动端，还需要在对应轴段加工键槽，键槽的对称度公差要控制在0.02mm以内，避免键连接出现偏载，加速键与键槽的磨损；如果作为凸轮机构的从动导向套使用，内孔表面需要做高频淬火处理，硬度达到HRC45-50，提升表面耐磨性能，适配从动件高频往复滑动的工况。

　　从安装流程来看，装配前需要清理各配合面的毛刺与铁屑，在配合面涂抹少量锂基润滑脂，大端对准箱体安装孔后采用铜棒敲击端面装入，避免直接锤击外圆配合面造成表面损伤，装入后需要检测轴套端面与箱体安装面的贴合度，使用0.02mm塞尺检查时塞入深度不超过3mm即为合格，之后再依次装入轴承、传动件等相邻部件，装配完成后手动盘动回转部件，应无卡滞、异响，转动阻力均匀。这类构件的失效形式多为配合面磨损、凸台断裂或者内孔拉毛，日常维护时可在设备定保过程中检测轴套的径向跳动量，若跳动量超过0.05mm则需要及时更换，避免影响整个传动链的精度。
