法兰安装式轴端填料压盖密封组件

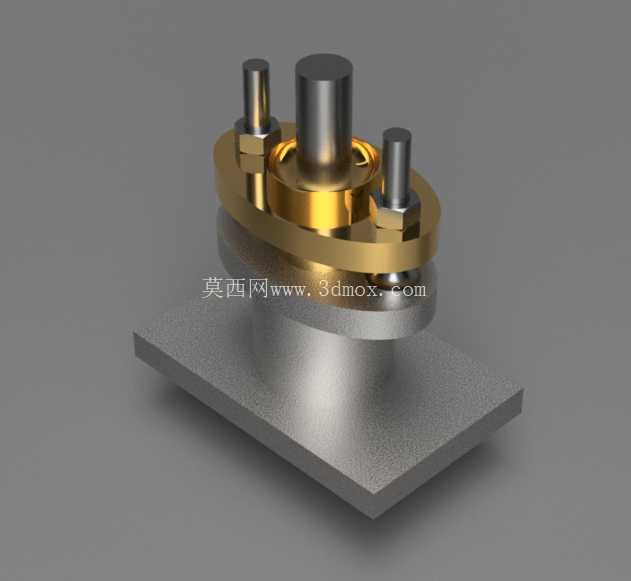

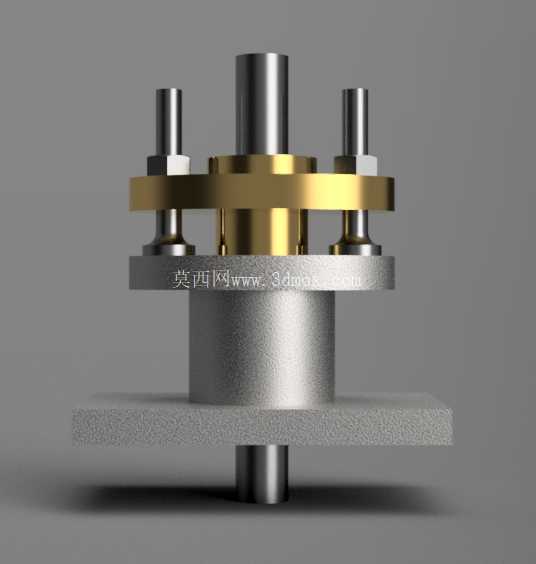

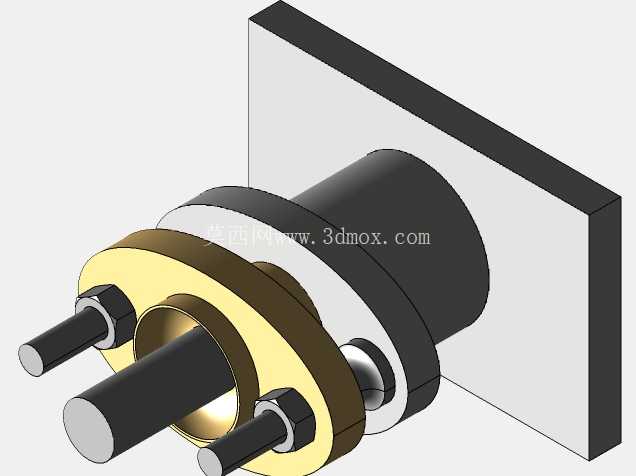

　　这套密封组件主要应用在存在贯穿式运动轴的承压设备腔体上，常见于小型蒸汽管路配套设备、低压输水装置、化工介质输送腔体的轴穿舱位置，核心作用是阻断腔体内部流体沿轴与腔体壁的间隙向外泄漏，同时对贯穿轴起到径向限位支撑的辅助作用。从结构组成来看，整套组件包含底部方形安装法兰、中间密封填料容纳腔、上部压盖、两根对称布置的压紧螺柱与配套锁紧螺母，以及供轴穿过的中心通孔。底部方形安装法兰的四个角预留了螺栓过孔，可直接通过螺栓固定在设备腔体的外壁安装面上，法兰与腔体接触面需根据介质特性选配密封垫片，避免结合面出现渗漏。

　　中间的填料容纳腔为环形空腔结构，内径与轴的外径预留了均匀的填料填充间隙，实际装配时可根据密封介质的压力、温度特性，选配不同材质的盘根填料，比如低压水介质可选用油浸石棉盘根，蒸汽介质可选用石墨盘根，有腐蚀性的介质可选用聚四氟乙烯盘根，填料需逐圈填入腔体内，每圈切口错开120度以上，保证填充的密实度。上部压盖为带两个对称耳板的环形结构，耳板上的通孔与下方法兰上的螺柱位置完全对应，通过拧紧螺柱上的锁紧螺母，可推动压盖向下挤压腔体内的填料，让填料产生径向形变，紧密贴合在轴的外表面与腔体内壁之间，形成可靠的密封面。

　　两根压紧螺柱采用对称布置的设计，拧紧螺母时需要交替逐步施力，保证压盖平行下压，避免单侧受力导致压盖偏斜，造成填料磨损不均、局部泄漏的问题，同时压盖的下压量需要控制在合理范围，既要保证密封所需的压紧力，又要避免压盖过紧导致填料与轴之间的摩擦力过大，造成功耗上升、轴与填料过快磨损的问题。中心通孔的尺寸与适配轴径为间隙配合，间隙控制在0.1-0.2mm之间，既可以避免轴转动时与压盖、腔体发生剐蹭，又能防止间隙过大挤压填料时填料被挤出。从安装边界来看，底部方形法兰的边长尺寸适配常规小型设备的安装面开孔，安装时需要保证组件中心与设备轴的同轴度，同轴度误差控制在0.05mm以内，避免轴运转时出现偏磨。

　　在日常运维场景中，当设备运行一段时间出现微量泄漏时，可适当拧紧两侧的锁紧螺母，补偿填料的磨损量，当填料磨损到压盖下压行程不足时，可拆开压盖更换新的填料，无需拆卸整套组件与设备轴，维护操作十分便捷。这套结构的密封压力适用范围为0-1.6MPa的低压工况，适配的轴运动形式包括旋转运动与低速往复运动，相比接触式机械密封，这套填料密封结构的成本更低，对安装精度的容错性更高，维护难度更小，非常适合中小批量的通用工业设备使用。设计过程中，压紧螺柱的规格选型经过受力校核，能够承受填料被挤压时产生的反向推力，不会出现螺柱变形、断裂的问题；压盖与腔体的接触面加工粗糙度控制在Ra3.2以内，保证压合时的贴合度；所有金属部件的边角都做了倒角处理，避免装配时划伤操作人员或者切割填料。在实际选型应用时，需要根据穿过轴的直径、设备腔体的安装孔位尺寸、介质的压力温度参数，匹配对应规格的组件，保证安装后密封性能稳定，运行可靠。
