基于SG90舵机的开源小型机械臂结构设计

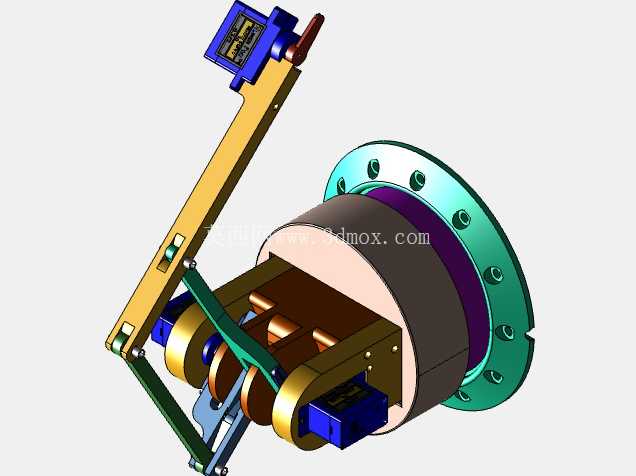

　　这款小型关节式机械执行结构，核心面向桌面级轻载作业场景设计，可适配教学实验、小型物料分拣、创客项目开发等多种实际使用需求，整体结构围绕SG90微型舵机的输出特性做匹配设计，兼顾3D打印加工的工艺可行性与关节运动的灵活性。从安装边界来看，结构底座采用法兰式安装接口，法兰端面上均匀分布6个安装孔位，可直接固定在桌面型材支架、实验台面板或者移动小车上，底座整体外径控制在120mm范围内，安装时不需要额外预留过大的周边操作空间，底座内部预留了舵机走线的空腔，可将所有舵机的控制线从底座中心通孔引出，避免线缆在关节转动过程中出现缠绕、拉扯的问题。

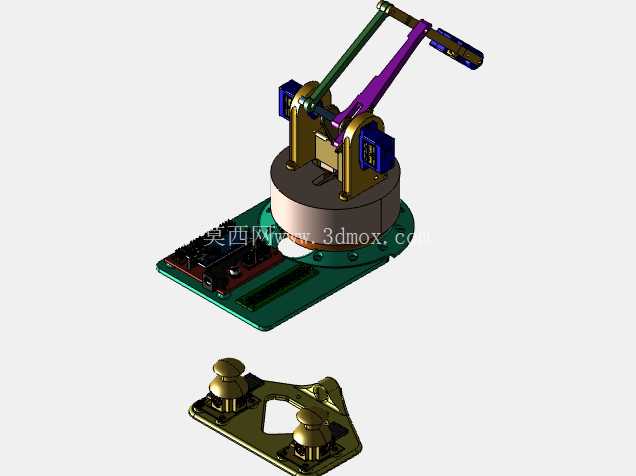

　　关节设计上，整体采用串联式多关节布局，从底座回转关节开始，依次设置大臂俯仰关节、小臂俯仰关节、末端执行器摆动关节，每个关节的传动结构都做了间隙适配设计，考虑到3D打印件会存在打印精度偏差，关节配合面预留了0.2-0.3mm的调整间隙，可根据实际打印件的表面粗糙度做适当打磨调整，保证关节转动顺畅无卡滞的同时，不会出现过大的回程间隙影响末端定位精度。大臂与小臂的结构件采用镂空式加强筋设计，在保证结构刚性的前提下尽可能降低自身重量，减少舵机的负载扭矩消耗，臂展完全展开时末端最大作业半径可达160mm，可覆盖桌面范围内的常规作业区域，末端预留了标准的舵机安装位，可根据实际使用需求更换夹爪、吸盘、画笔等不同的执行末端，适配不同的作业任务。

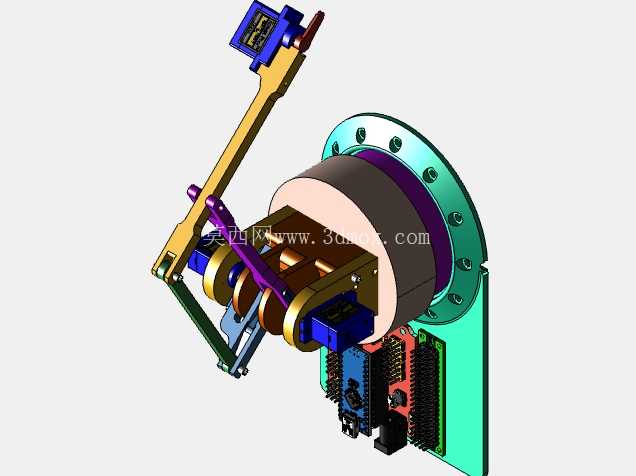

　　控制适配层面，结构整体的安装孔位完全匹配Arduino Nano控制板的安装尺寸，可直接将控制板固定在底座侧面的预留安装位上，每个舵机的走线长度都做了匹配设计，不需要额外延长线缆即可完成接线，舵机供电采用5V直流供电，可直接匹配常规的USB供电或者小型锂电池供电方案，不需要额外配置高压驱动模块。在运动范围设计上，大臂俯仰角度可在30度到135度之间调整，配合小臂的俯仰角度与底座的360度回转，可在作业范围内构建连续的运动包络面，能够完成平面内的点位移动、轨迹描画等常规动作，适合用于机械臂运动学算法验证、舵机闭环控制实验等教学场景。

　　结构细节上，所有舵机的安装位都设计了嵌入式卡槽与螺丝固定孔双重固定结构，避免舵机在频繁正反转的过程中出现松动移位，关节处的连杆传动采用对称式双连杆布局，相比单连杆结构可大幅提升关节的侧向刚性，减少末端执行器在负载状态下的晃动量，末端执行器的连接法兰采用通用化接口设计，可兼容市面上多数适配SG90舵机的小型末端配件，不需要额外做结构修改即可完成更换。实际使用过程中，可根据负载情况调整舵机的运行参数，在轻载作业场景下可适当提升舵机的响应速度，在需要更高定位精度的场景下可调整舵机的死区参数，配合位置反馈模块实现半闭环位置控制，进一步提升末端的重复定位精度。

　　从加工适配角度，所有结构件的壁厚都设置在2mm以上，最小圆角半径不小于1mm，完全适配FDM类型3D打印机的加工要求，不需要添加支撑即可完成大部分零件的打印，仅在关节卡扣位置需要添加少量易拆除支撑，打印完成后仅需要简单去除毛刺、打磨配合面即可完成组装，组装顺序采用从内到外的层级装配逻辑，先完成底座内部舵机与回转结构的组装，再依次安装大臂、小臂、末端关节，整个装配过程不需要特殊的专用工具，仅用常规的十字螺丝刀即可完成全部组装工作，适合创客、学生群体自行制作调试。
