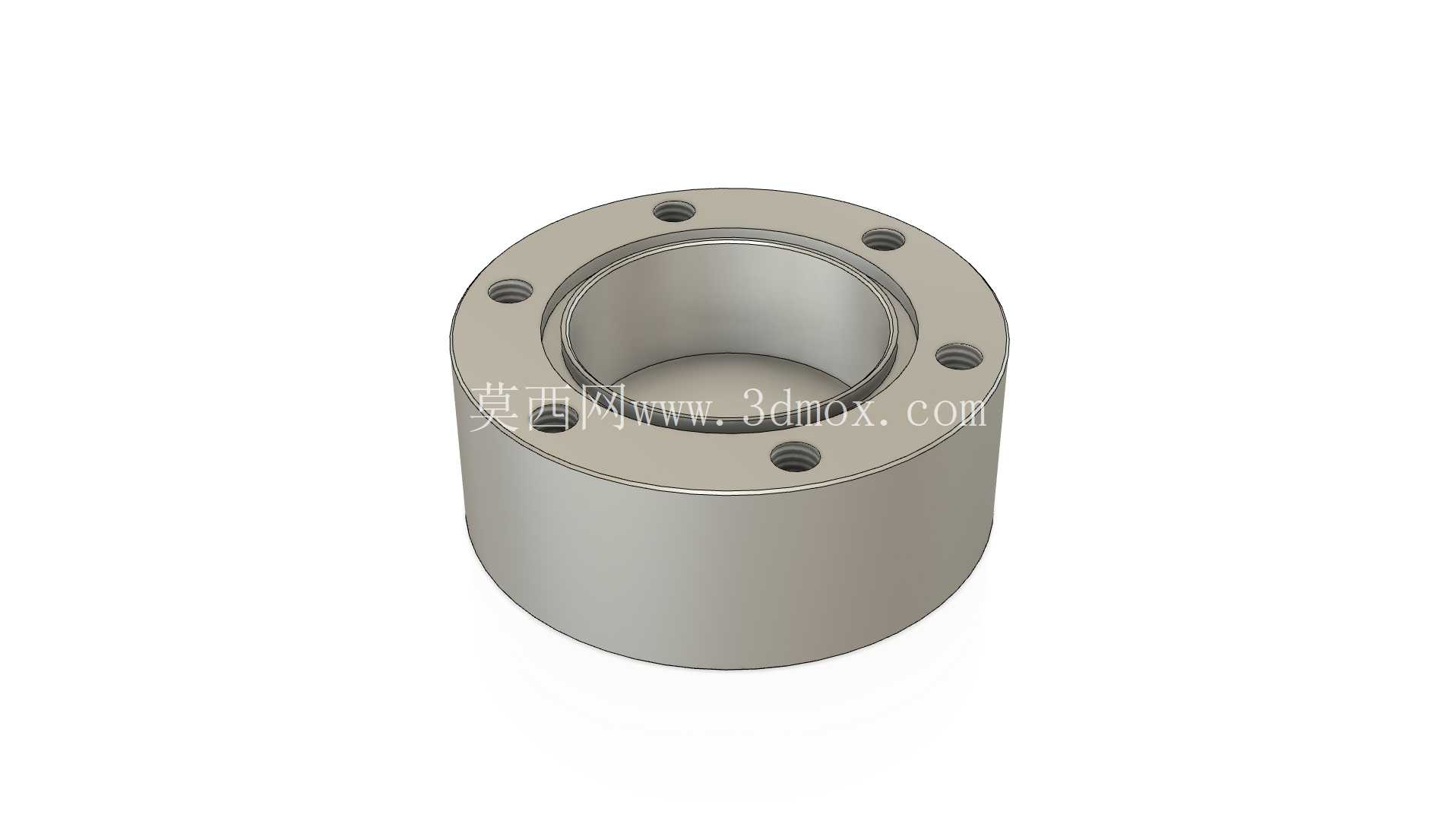

带安装孔铝合金法兰式连接套筒结构

　　在自动化装配线的气动执行机构端部、小型液压站的油路转接部位、实验室光学平台的立柱接长环节，这类带均布安装孔的法兰式套筒都是出现频率极高的衔接零件，它不需要承担大扭矩重载传动的任务，核心作用是实现两段不同外径的柱状部件的同轴对接，同时通过法兰端面的螺丝锁附保证连接刚性，避免对接部位出现径向窜动或者轴向松脱。从结构设计逻辑来看，这个零件采用直筒加端部法兰的一体式构型，筒身部分为等壁厚圆柱结构，内壁做光滑精加工处理，既可以作为轴类零件的滑动导向支撑面，也可以作为流体管路的通流内壁，根据实际使用场景的不同，内壁粗糙度可以控制在Ra1.6到Ra3.2之间，既满足导向滑动的摩擦要求，也能适配低压流体输送的密封需求。

　　端部法兰盘上均匀分布6个通孔，孔位做了锪平处理，保证内六角螺丝安装时头部可以完全沉入孔内，不会突出法兰端面影响对接平面的贴合度，法兰盘的厚度经过受力校核，在M4或者M5规格螺丝锁附到额定扭矩时，法兰端面不会出现翘曲变形，保证对接面的平面度公差控制在0.02mm以内，避免对接后出现倾斜偏角。材质选用AL6061-T6冷成型铝合金，这种材料经过固溶时效处理后抗拉强度可以达到310MPa，屈服强度276MPa，相比普通热轧铝合金拥有更好的抗变形能力，同时冷成型工艺可以保证筒身部分的金属纤维流线连续，不会出现切削加工导致的纤维断裂问题，零件整体重量仅为同体积钢制零件的三分之一，在需要轻量化设计的移动设备、机载机构上使用时可以大幅降低整体负载。

　　安装边界方面，设计时已经考虑到常见的安装空间限制，法兰盘的外径比筒身外径大出的尺寸刚好满足螺丝安装时扳手的操作空间，不需要额外预留过多的避让位置，筒身的长度可以根据实际对接需求调整，这个版本的筒身长度和法兰外径的比例控制在1.2:1，既保证足够的套接深度，避免对接轴插入后出现悬臂过长的问题，也不会因为筒身过长导致零件整体占用空间过大。在实际选型使用时，需要注意对接轴的外径和筒体内径的配合公差，如果是作为滑动导向使用，建议选用H7/g6的间隙配合，保证轴在筒内滑动顺畅不会出现卡滞，如果是作为固定转接使用，可以选用H7/k6的过渡配合，装配时稍微施加压力就可以完成组装，同时保证同轴度误差控制在0.01mm以内。法兰端面和筒身轴线的垂直度公差是这个零件的核心精度指标，设计时将垂直度控制在0.015mm以内，保证对接后两个部件的同轴度不会出现超差，避免后续传动过程中出现偏心磨损。另外，零件的所有锐边都做了R0.3的倒圆角处理，既可以避免安装时划伤操作人员，也可以减少应力集中，提升零件的抗疲劳寿命，在有轻度腐蚀的环境下使用时，还可以对零件表面做阳极氧化处理，进一步提升表面硬度和抗腐蚀能力，不需要额外做涂漆处理，表面氧化层的硬度可以达到HV300以上，耐磨性能比普通铝合金表面提升三倍以上。

　　这类零件在非标自动化设备设计中经常需要根据实际安装位置做参数调整，这个基础构型可以通过修改筒体内径、法兰孔位分布、筒身长度快速适配不同的安装需求，不需要重新做整体结构的拓扑优化，因为一体式法兰筒的结构受力路径非常清晰，锁附螺丝的锁紧力通过法兰盘均匀传递到筒身，再通过筒壁传递到对接的部件上，不会出现应力集中的薄弱点，只要壁厚满足强度要求，就可以保证长期使用的可靠性。在装配流程上，安装时需要先将法兰端面对准对接部件的安装面，逐个拧入螺丝后按照对角顺序逐步拧紧，不要按照圆周顺序一次性拧紧单个螺丝，避免法兰盘受力不均出现倾斜，拧紧到额定扭矩后可以用百分表打一下筒身端部的径向跳动，确认安装后的同轴度符合使用要求，如果是作为旋转部件的转接使用，还可以在装配后做动平衡校正，降低高速旋转时的振动量。
