电力设备切换操作连杆结构设计

　　在电力输配、电源调压类设备的操作机构中，这类切换连杆是实现档位切换、触点通断动作传递的核心受力构件，日常多装配在电源变压器的调压操作端、隔离开关的动作联动端，承担人手或驱动机构输出的扭矩传递，带动内部触点完成不同绕组抽头的对接，最终实现输出电压档位调整、电路通断状态切换的功能，整个动作过程中连杆不能出现形变卡滞，否则会导致档位切换不到位、触点接触不良引发拉弧烧蚀的故障。

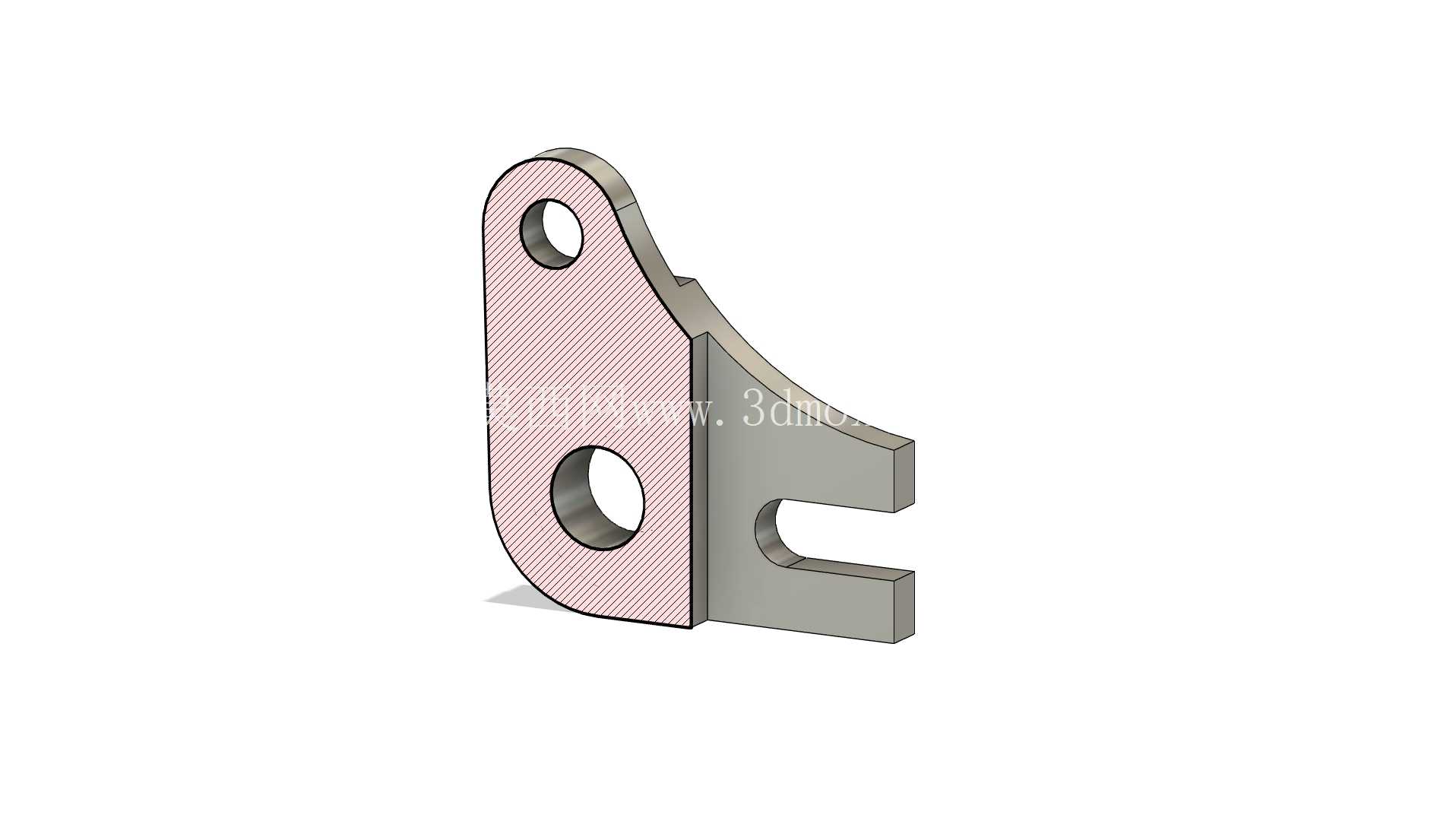

　　从结构设计逻辑来看，整个零件采用一体化铣削成型的结构，没有额外的拼接焊缝或紧固件连接，避免了装配间隙带来的动作旷量，零件上端的单耳铰接孔用于和操作驱动端的摆臂连接，孔位的公差带严格控制在H7级别，和配套的铰接销轴采用间隙配合，保证转动过程中无卡涩同时径向旷量不超过0.02mm，避免动作传递出现虚位。零件中部的大直径通孔是主铰接定位孔，装配时这个孔会套在设备机架的固定定位销上，作为整个连杆摆动的旋转支点，孔的端面做了0.5mm的倒角处理，既方便装配时销轴导入，也能去除机加工产生的锐边毛刺，避免装配时刮伤配套零件的防腐涂层。

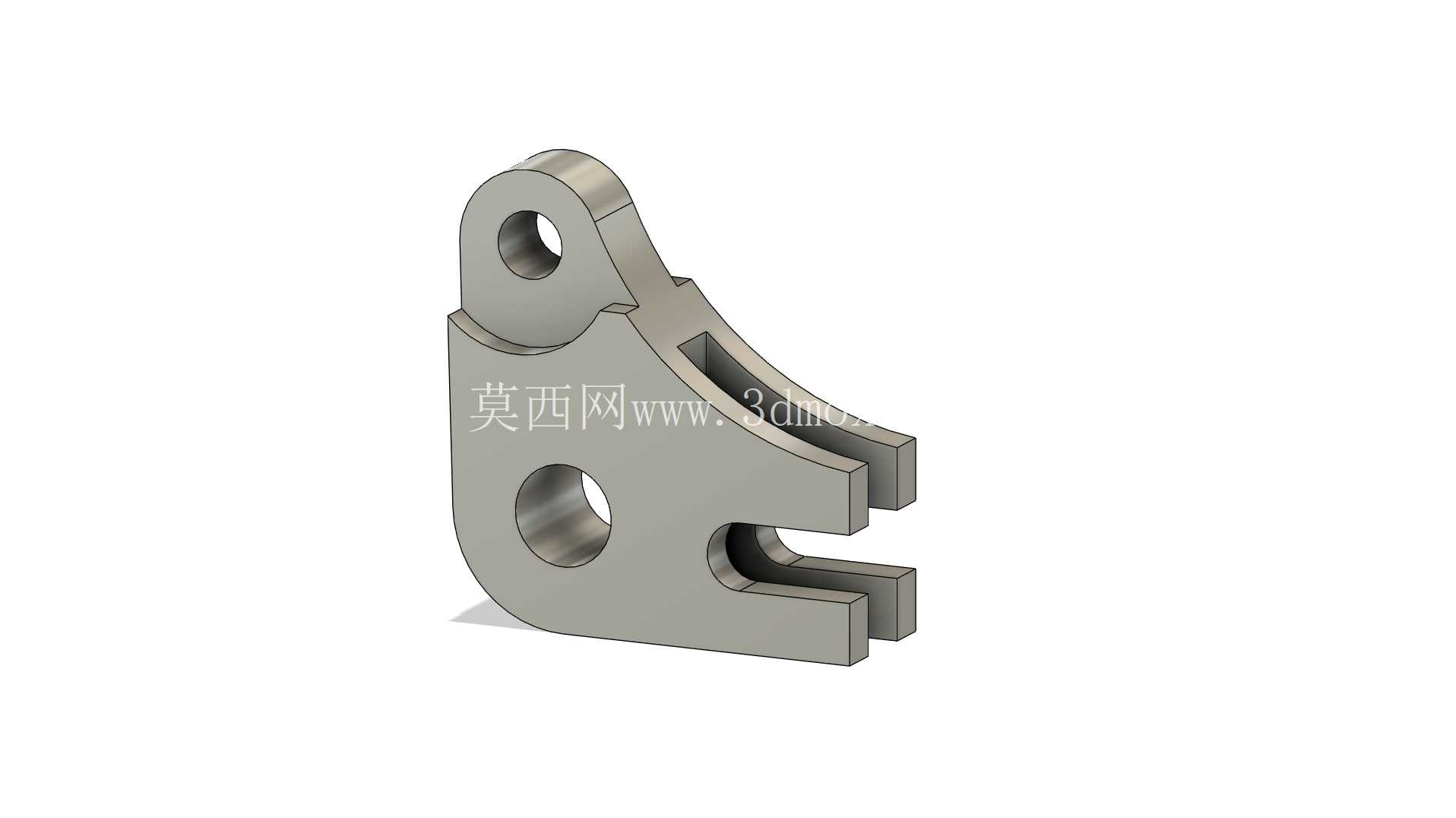

　　零件下端的叉型开口槽是动作输出端，槽的宽度尺寸和配套的拨销直径匹配，槽口同样做了导入倒角，当连杆绕中部支点摆动时，叉型槽会拨动配套的拨销带动触点支架滑动，完成档位切换动作，槽的两个侧壁厚度保持一致，保证拨动过程中两侧受力均匀，不会出现单侧受力偏载导致的零件变形。从安装边界来看，整个零件的外轮廓摆动半径控制在65mm以内，装配时和周边相邻零件的最小安全间隙保留3mm，避免摆动过程中出现干涉碰撞，零件的厚度方向尺寸统一为12mm，适配常规电力操作机构的安装空间，不需要额外对周边零件做避让修改。

　　设计时特意在零件的弯折过渡处做了R8的圆角过渡，避免直角应力集中，因为连杆在切换动作瞬间会承受瞬时冲击载荷，圆角过渡可以将应力分散，避免长期交变载荷下出现应力开裂，零件的所有外露棱边都做了R0.3的倒钝处理，避免装配和运维过程中划伤操作人员。这类零件的材质一般选用45号钢做调质处理，表面做发黑防锈处理，兼顾强度和防腐性能，能够在电力设备的常规运行环境下长期稳定工作，不需要频繁维护更换。建模过程中需要重点关注各个孔位的位置度公差，尤其是中部主铰接孔和上端铰接孔、下端叉槽的相对位置尺寸，直接决定了动作传递的行程是否符合设计要求，如果位置尺寸偏差超过0.1mm，就会导致切换行程不足，触点无法完全闭合，或者行程超出行程范围导致机构卡死。另外叉型槽的对称度公差也需要严格控制，保证槽的中心面和零件主平面重合，否则拨动拨销时会产生侧向分力，加速拨销和槽壁的磨损，缩短整个操作机构的使用寿命。在实际设备运维中，这类零件属于操作机构的易损检查件，每次设备定检时都需要检查孔位的磨损量、零件是否有形变裂纹，当孔位磨损量超过0.1mm时就需要及时更换，避免出现操作故障。
