工业设备用L型带孔轴支撑支座结构

　　在各类中小型传动设备、工装夹具、实验台架的搭建场景中，轴类零件的径向与轴向支撑是保证传动精度、降低运行振动的核心环节，这类带安装底座的一体式轴支撑支架，正是为替代零散拼接的支撑结构、减少装配累积误差而设计的常见支撑构件。从实际应用场景来看，这类支撑件常出现在小型输送线的从动辊端支撑、手动操作工装的转轴定位、教学实验台的轴系搭建、小型非标设备的传动轴支座位置，尤其适合载荷不大、转速偏低的开式传动场景，不需要配套复杂的轴承座密封结构，就能满足轴件的转动支撑需求。

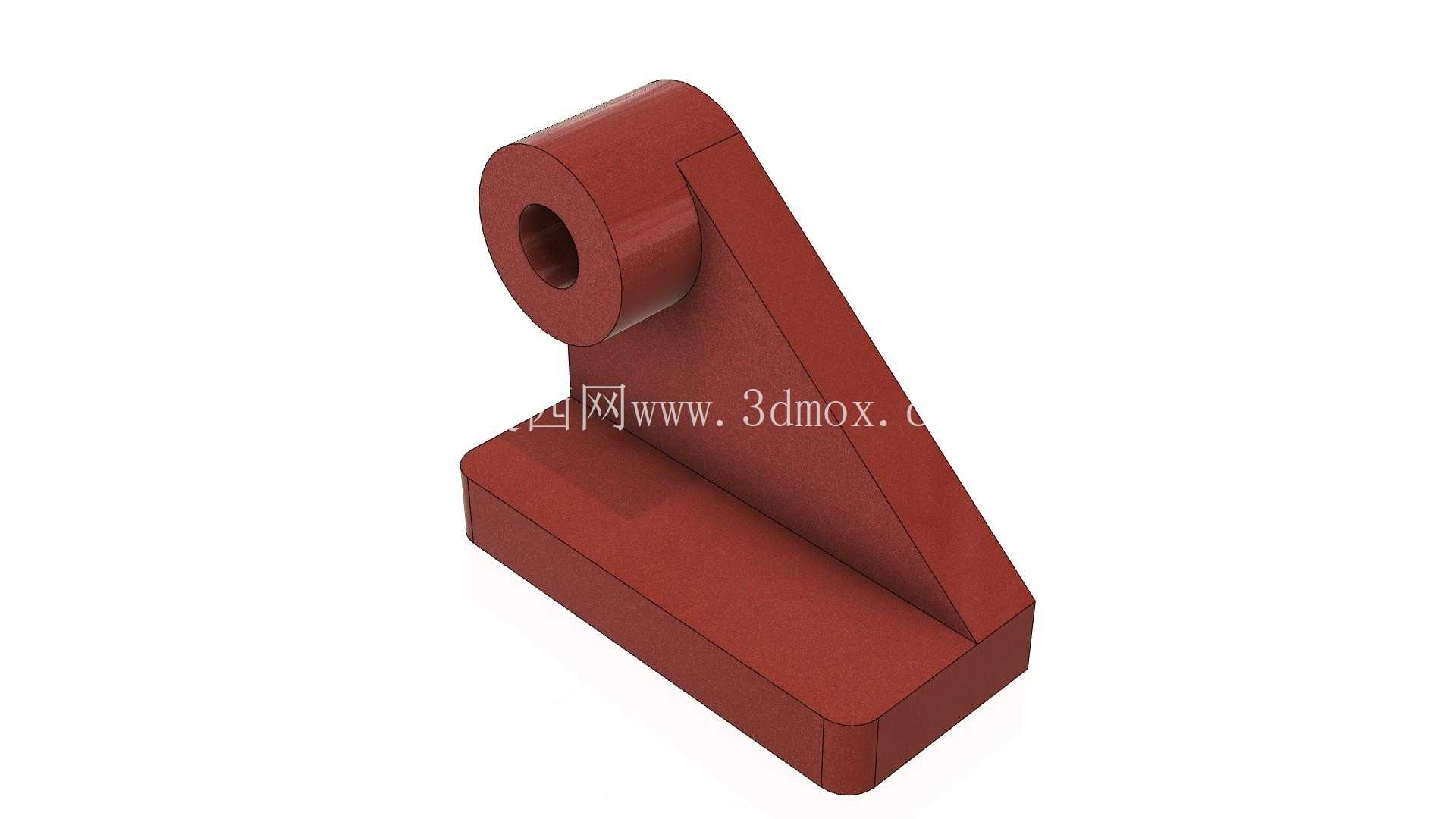

　　从结构功能特性来看，该支撑件采用一体式L型构型，底部为矩形安装基座，基座上预留安装孔位，可通过螺栓直接固定在设备安装面或者型材台面上，不需要额外加工焊接支撑座，大幅降低现场装配的加工量。上部的筒状支撑孔为核心功能部位，孔的内径与待支撑轴的轴径做间隙配合设计，孔的轴向长度经过匹配计算，保证轴穿入后有足够的支撑接触长度，避免轴运行过程中出现翘曲、卡滞问题。连接基座与上部支撑筒的三角加强筋结构，是整个构件的强度核心，能够抵消轴转动过程中传递到支撑部位的径向弯矩，避免支撑筒与基座连接位置出现应力集中断裂，相比无加强筋的直角支撑结构，抗侧向载荷能力可提升40%以上，完全覆盖常规轻载传动场景的受力需求。

　　在设计思路层面，这类支撑件优先遵循工艺性优先的原则，整体结构无复杂曲面、无倒扣特征，不管是采用机加工方式从整块型材铣削成型，还是采用熔融沉积3D打印做原型验证，抑或是开模做注塑、铸造成批量生产，都能实现较低的加工成本。设计过程中首先确定的是上部支撑孔的中心高度，这个尺寸直接决定了所支撑轴的轴线安装高度，需要和配套的传动轮、联轴器的中心高做匹配，避免出现轴系不对中的问题；其次要校核基座的安装孔间距，保证孔位和常用的铝型材槽距、设备安装板的预留孔位兼容，减少安装时的二次打孔工作量；三角筋的厚度取值通常取基座壁厚的0.8-1倍，既不会因为筋过厚导致加工时出现材料堆积变形，也不会因为筋过薄达不到强度补强的效果。支撑孔的两端做了小尺寸的倒角处理，既可以去除加工毛刺，也能在轴穿入的时候起到导向作用，降低装配难度。

　　从安装边界与尺寸适配角度来说，这类支撑件的底部矩形基座长宽尺寸通常根据支撑孔的直径做匹配，当支撑孔直径在10-20mm区间时，基座长度一般取孔中心高的1.2倍左右，宽度取支撑筒外径的1.5倍，保证安装后基座和安装面有足够的接触面积，不会因为压紧力不足出现支撑晃动。安装时需要注意，基座的安装面要和设备安装面完全贴合，如果安装面存在平面度误差，需要在基座下方垫薄铜片调整，避免支撑件被强行压紧后出现支撑孔变形，导致轴转动卡滞。支撑孔和轴的配合间隙根据使用场景调整，如果是需要轴在孔内自由转动的场景，间隙取0.1-0.2mm即可，同时可以在孔壁预留润滑脂槽，定期加注润滑脂降低磨损；如果是用来固定轴的位置、不要求轴转动的场景，可以将间隙缩小到0.02-0.05mm，同时在支撑筒侧面加工顶丝孔，用顶丝锁紧轴，防止轴出现轴向窜动。

　　在实际选型使用过程中，还要根据实际载荷情况调整构件的材质，如果是用于教学演示、载荷极小的场景，采用PLA、树脂等3D打印材质即可满足需求；如果是用于工业设备上的长期承载场景，需要选用铝合金、45号钢等金属材质加工，表面做发黑或者阳极氧化处理，提升防锈能力和耐磨性能。相比分体式装配的支撑结构，这种一体式轴支撑支架不需要额外组装多个零件，装配时只需要固定底部基座、穿入轴即可完成安装，装配效率提升明显，同时因为没有拼接缝隙，整体支撑刚度更稳定，长期运行也不会出现连接螺栓松动导致的支撑偏移问题，非常适合非标设备快速设计搭建时选用，能够大幅缩短设计周期，减少非标零件的出图工作量。
