手动杠杆式螺母夹紧锁紧机构

　　这套手动驱动的杠杆式螺母夹紧机构，在中小批量零件加工的工装夹具场景里应用十分普遍，不管是普通铣床的工件定位装夹、装配线的工件临时固定，还是检测工位的工件基准锁定，都能看到这类结构的身影，相比气动、液压夹紧方案，它不需要外接动力源，在无气源、无液压站的零散工位或者便携工装场景下，适配性更强，不会因为管线布置限制工装的使用范围。从实际功能来看，这套机构核心是通过杠杆的力臂放大效应，把操作人员施加在操作端的手动推力，转化为压头端足够大的锁紧力，完成对工件的压紧固定，操作端的长力臂设计，能让操作人员用很小的握力就输出满足装夹要求的压紧力，长时间重复操作也不容易产生疲劳，适配高频次的工件装拆作业需求。

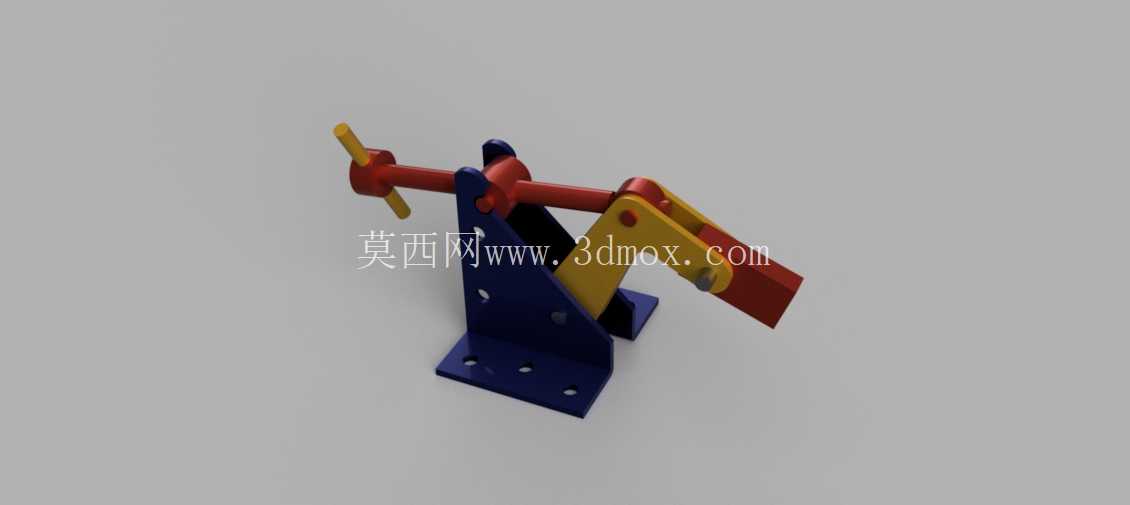

　　设计层面，整套机构的受力路径做了明确的分层：底部的安装支座是整个机构的承载基础，支座底板开了四个对称的安装通孔，用来通过螺栓把整个机构固定在工装平台或者设备工作台面上，支座的立板部分做了加厚处理，用来承载杠杆传动过程中产生的倾覆力矩，避免长期受力后出现支座变形；传动杠杆部分做了双支点铰接设计，中间的铰接点作为杠杆的旋转支点，一端连接驱动推杆，另一端连接压头部件，驱动推杆上加工有梯形传动螺纹，和支座上的螺母座配合，转动推杆端部的手柄就能带动推杆轴向移动，进而推动杠杆绕支点旋转，带动压头完成下压和抬起动作；压头部分做了可微调的结构设计，能根据被夹紧工件的高度差调整压头的伸出长度，保证不同厚度的工件都能获得均匀的压紧力，避免出现压不实或者压伤工件表面的情况。从安装边界来看，整套机构的安装底板尺寸控制在120mm×80mm范围内，四个安装孔的孔距按照标准工装平台的T型槽间距设计，不需要额外做转接板就能直接安装在常用的钳工台、铣床工作台上；机构完全抬起时的总高度不超过180mm，压头下压到最低位置时的垂直行程为25mm，能适配厚度在10mm到30mm之间的工件装夹需求，不会因为机构本身尺寸过大占用过多的工作台操作空间。

　　在细节设计上，所有铰接位置都预留了润滑脂加注间隙，长期使用时可以定期加注润滑脂减少铰接销的磨损，延长机构的使用寿命；驱动推杆的螺纹部分做了发黑防锈处理，在车间多切削液、多油污的环境下也不容易生锈卡滞；操作手柄的端部做了滚花处理，操作人员戴劳保手套操作时也不会出现打滑的情况；压头的接触端面镶嵌了聚氨酯垫块，既可以增加和工件之间的摩擦力防止夹紧后工件移位，也能避免硬质金属压头直接接触工件表面造成压痕，适配表面质量要求较高的零件装夹需求。

　　实际使用过程中，这套机构的锁紧可靠性经过了长期验证，当推杆转动到锁紧位置后，梯形螺纹的自锁特性可以保证机构在受到加工振动的情况下也不会出现松脱，不需要额外增加锁紧销或者防松结构，简化了操作步骤；机构的松开动作也十分顺畅，反向转动手柄就能带动杠杆抬起压头，工件拆卸没有卡滞，单步操作就能完成工件的装拆，相比传统的螺栓压板夹紧方式，装夹效率能提升60%以上，很适合在需要频繁更换工件的加工工位使用。
