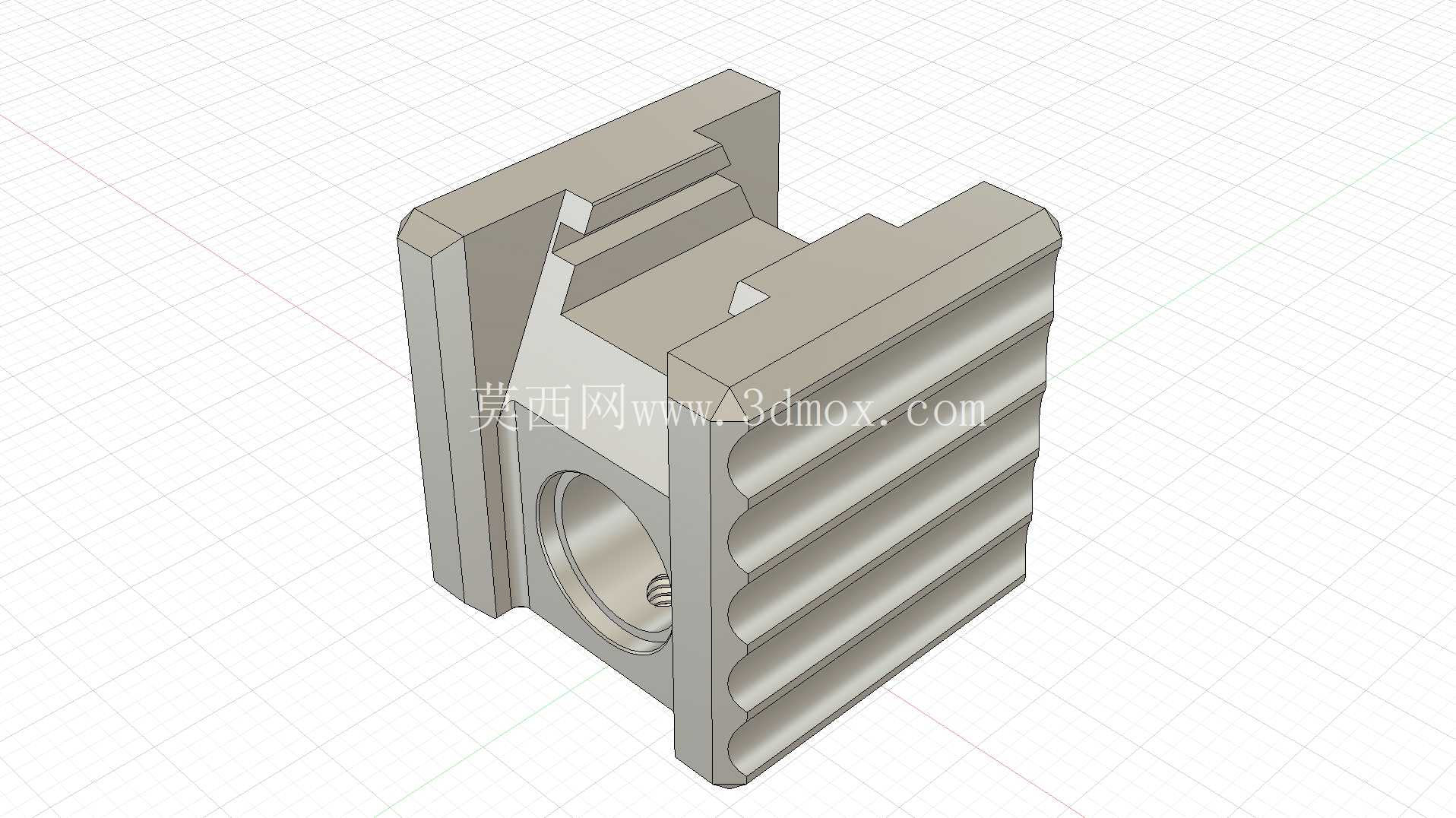

在工业控制板卡、小型伺服驱动供电、低压配电信号转换这类场景里,变压器的散热与安装适配性一直是结构设计阶段容易踩坑的环节,很多常规塑封变压器在密闭电控柜内长时间满负载运行时,外壳积热会直接导致绕组温升超标,轻则输出电压漂移,重则触发过温保护停机,这款带一体化散热鳍片的金属壳体变压器结构,就是针对这类密闭安装场景做的定向优化。从实际装配逻辑来看,主体壳体采用单侧鳍片阵列布局,鳍片的厚度、间距都做了适配自然对流的参数匹配,没有盲目做高密度鳍片,避免电控柜内积灰后堵塞散热通道,鳍片根部和壳体主体做了大圆角过渡,既减少CNC加工时的应力集中,也能降低铣削加工的接刀痕迹,保证壳体和内部绕组铁芯的接触热阻足够小,绕组产生的热量可以快速通过金属壳体传导到鳍片表面完成散热。
壳体一侧预留的内螺纹安装孔,是针对设备内部安装板的侧装需求设计的,不需要额外加装固定支架,直接通过螺栓就能把变压器锁紧在电控柜的安装立板上,安装孔的深度做了严格控制,不会打穿壳体内部腔体,避免螺栓顶伤内部绕组绝缘层;壳体另一侧的卡槽结构,是为了适配快装导轨的卡扣设计,在批量组装生产线的电控柜时,可以直接卡装在标准DIN导轨上,不需要逐个拧螺栓,能大幅提升装配效率。设计阶段没有采用常规变压器的方形全包外壳,而是在绕组出线侧做了半开放的挡边结构,既可以对绕组端部做物理防护,避免装配时线材剐蹭破坏绝缘层,也能给绕组端部留出足够的空气流通空间,辅助散热;壳体的边角都做了C角倒角处理,没有尖锐的铣削棱边,一方面是避免装配工人操作时被割伤,另一方面也能减少边角处的应力集中,在设备遇到运输振动、运行冲击时,不会出现壳体边角开裂的问题。
从安装边界来看,整体的外形尺寸做了紧凑化控制,鳍片突出主体的高度控制在合理范围,不会和周边的电容、继电器等元件产生安装干涉,壳体的安装基准面做了平面度公差控制,安装后和安装板的贴合间隙控制在0.1mm以内,既保证安装的稳固性,也能让部分热量通过安装接触面传导到柜体板上,辅助散热。实际选型适配时,这类结构的变压器更适合安装在空间紧凑、散热条件一般的小型电控设备内,比如小型台式数控设备的控制箱、工业传感器的供电模块、小型自动化设备的信号隔离供电回路,相比常规的塑封变压器,金属壳体的抗电磁屏蔽性能也更好,能减少变压器自身的漏磁对周边敏感传感器、信号线路的干扰,在做EMC测试时更容易通过传导发射的相关要求。
建模过程中,对鳍片的阵列做了参数化关联,如果后续需要调整散热功率,只需要修改鳍片的数量、高度参数就能快速生成适配不同功率等级的壳体结构,不需要重新绘制整体轮廓;安装孔的位置也做了参数化设置,可以根据不同设备的安装孔位需求快速调整孔距,适配不同的安装场景,减少重复建模的工作量。壳体内部的腔体尺寸和常规标准变压器的铁芯、绕组尺寸做了适配,不需要重新开模制作绕组骨架,直接采用标准骨架绕制后就能装入壳体,兼顾了定制化散热结构的优势和标准元器件的通用性,能有效降低小批量设备的采购成本,也方便后期维护时的元器件替换。
