电源变压器用L型钣金安装导轨结构

　　在低压电气柜、小型开关电源、嵌入式工控供电模块的装配场景里，这类L型钣金导轨是变压器本体与安装基面之间的核心连接载体，区别于标准DIN导轨的通用适配属性，这款定制化钣金导轨完全匹配特定规格电源变压器的安装孔位与承重需求，不需要额外加装转接件就能完成变压器的快速定位固定，能大幅缩减产线装配的工序耗时。从实际使用场景来看，这类导轨常应用在小功率电源变压器的侧装、竖装工况中，比如壁挂式控制箱内部空间局促，标准导轨的安装余量不足时，这种一体折弯成型的L型结构可以直接利用箱体侧壁的安装孔完成固定，导轨的水平承托段托住变压器底部，竖直折弯段贴紧变压器侧部，既可以限制变压器沿水平方向的窜动，也能抵消设备运输、运行过程中产生的振动冲击，避免变压器引脚与接线端子出现松脱故障。

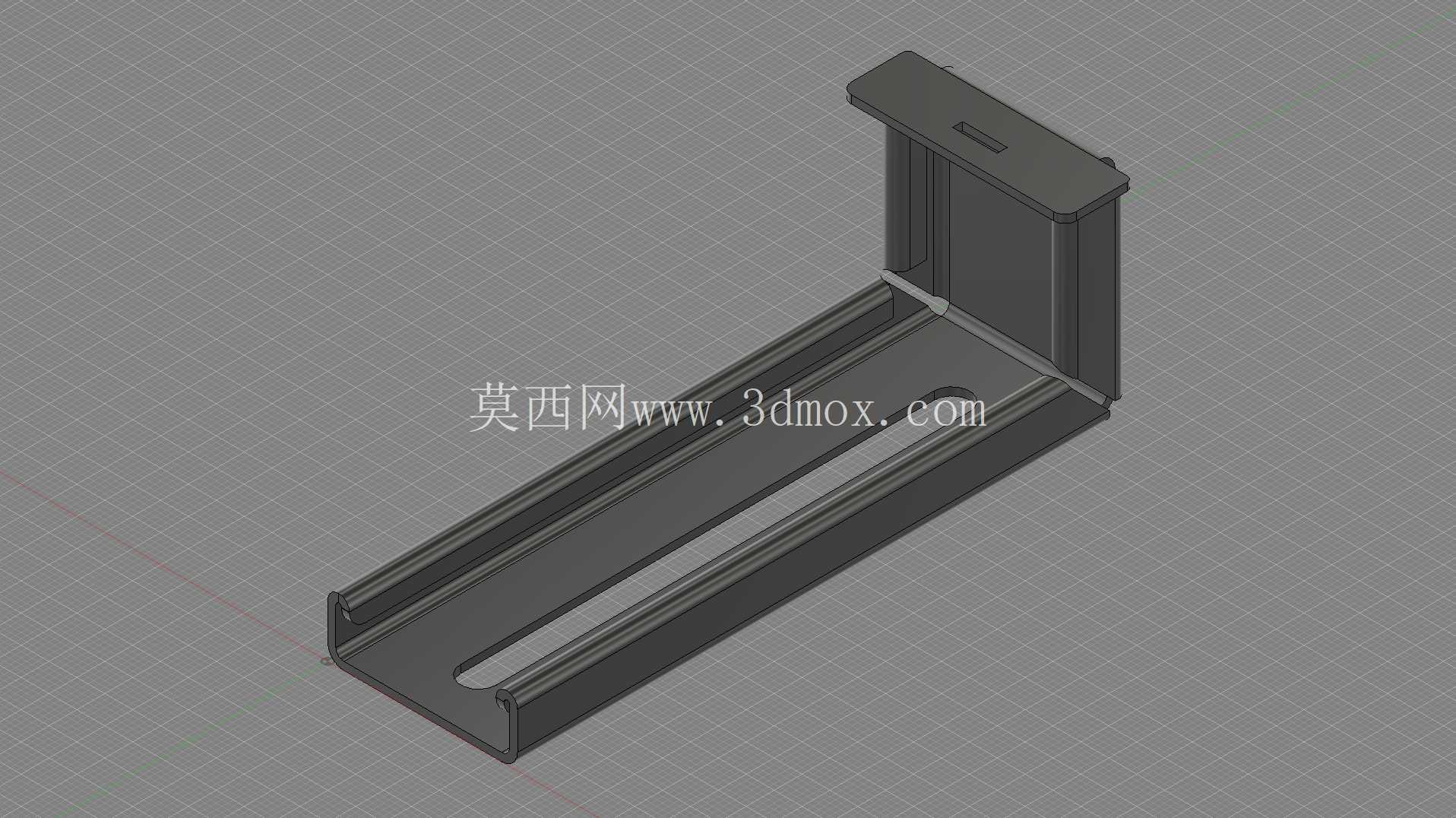

　　设计层面上，这款导轨采用单块钣金一体折弯成型，没有额外的焊接、铆接工序，加工时仅需要通过数控冲床完成下料、孔位加工，再经折弯机完成两次直角折弯就能成型，加工工序少，批量生产时的良率与成本控制优势明显。导轨的水平承托段开设了长条形调节腰孔，安装时可以根据变压器实际的安装孔位偏差微调固定位置，抵消钣金加工、变压器壳体注塑或冲压带来的尺寸公差，避免出现孔位对不上无法装配的问题；竖直折弯段顶部做了小幅度的折边处理，一方面可以提升竖直段的结构刚度，避免长期承重后出现折弯变形，另一方面折边形成的小平面可以在安装时作为定位基准面，装配时让变压器侧面贴紧该基准面就能保证安装垂直度，不需要额外借助直角尺反复校准。

　　从安装边界来看，这款导轨的水平段长度适配对应变压器的底部安装跨度，安装时水平段完全承托在变压器底部的安装凸缘下方，不会超出变压器本体的轮廓范围，不会额外占用电气柜内部的布线空间；竖直段的高度匹配变压器侧部的安装面高度，折弯处的内圆角做了避空处理，不会和变压器壳体的铸造圆角、折弯圆角产生干涉，装配时两个配合面可以完全贴合，固定螺丝锁紧后不会出现局部应力集中的问题。导轨的板材厚度经过承重校核，在对应变压器的满装重量下，水平段的最大挠度控制在允许范围内，长期使用不会出现下弯变形，竖直段的抗侧倾能力也能满足设备振动工况下的固定要求，表面不需要做额外的厚重涂层，常规的磷化镀锌处理就能满足一般工业环境下的防锈需求，不会因为涂层过厚影响装配尺寸精度。

　　在实际选型适配时，这类定制钣金导轨不需要搭配额外的紧固件附件，直接使用常规的十字盘头螺丝就能完成变压器与导轨、导轨与安装基面的连接，腰孔的设计也允许后期维护时微调变压器的位置，方便接线操作。区别于通用铝型材导轨，这款钣金导轨的折弯边自带加强属性，同等承重下的材料占用空间更小，适合对安装空间有严格限制的紧凑型电气设备内部使用，同时一体成型的结构没有拼接缝隙，不会在长期使用中因为拼接松动产生异响或者固定失效问题，在小批量定制化电源设备的装配场景中，这类导轨的适配性远高于标准通用导轨。
