L型双孔带槽连接固定支架结构

　　这类双支架连接固定件，在轻工自动化输送线侧边导向组件、小型工装夹具的定位模块、电子设备内部安装架的连接部位都有广泛应用，核心作用是实现两个垂直方向安装面的刚性连接，同时预留位置调整空间，抵消装配过程中产生的孔位累计误差，避免硬装配带来的结构内应力。从实际使用场景来看，这类零件常被用在对安装空间有严格限制的紧凑结构里，比如桌面型小型加工设备的护罩安装支点、检测工位的传感器安装支架、小型物料分料机构的导向条固定座，不需要额外加工转接块，单个零件就能完成垂直方向的跨接固定，减少装配环节的零件数量，降低整体装配累计公差。

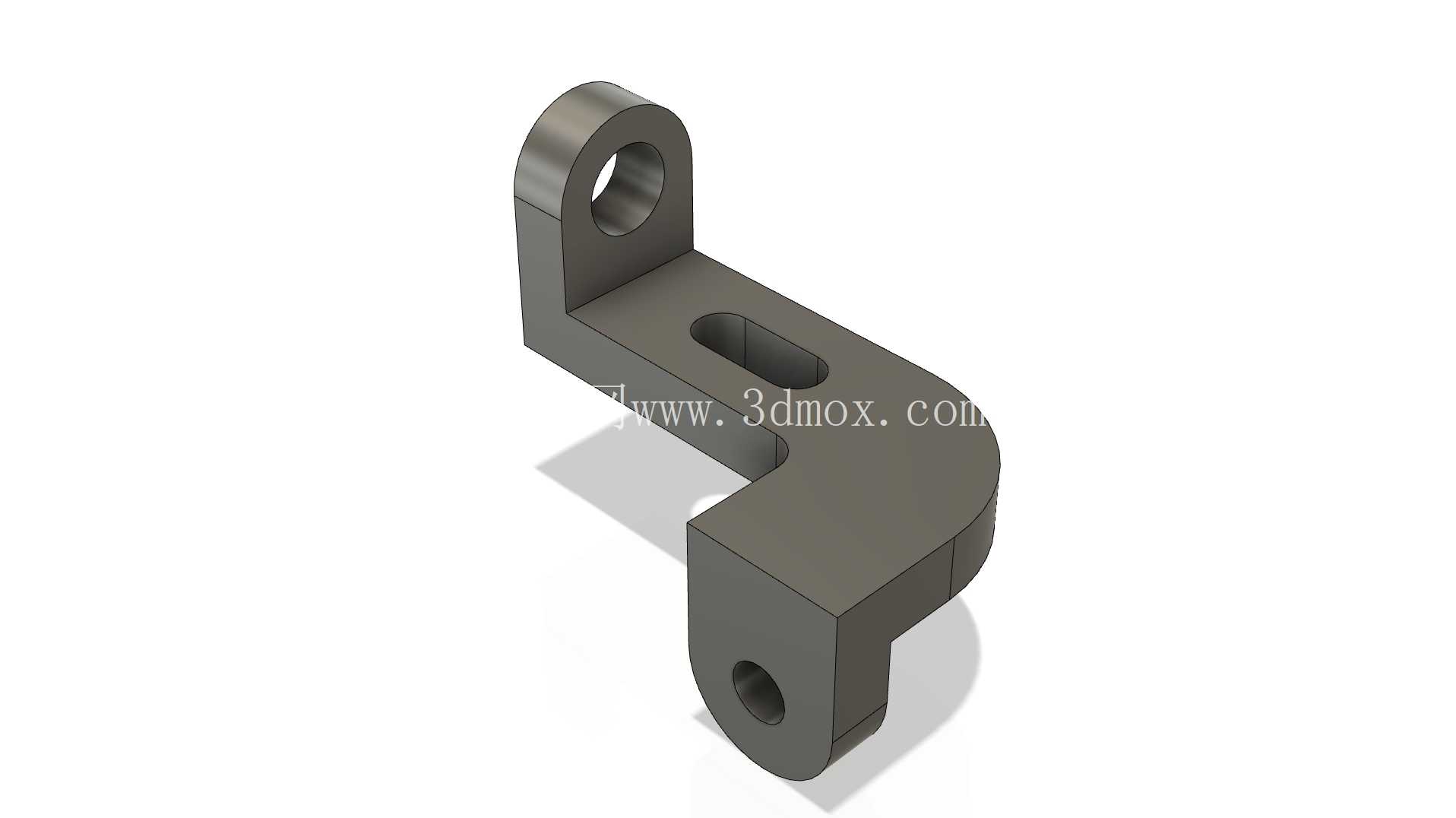

　　设计层面上，整体采用L型弯折的等厚实体结构，两个端头分别设置同轴度要求不高的贯通安装孔，用来穿装螺栓完成两个对应安装面的固定，中间臂身开设的长圆形腰型孔，是整个零件的功能核心，这个腰型孔的长度方向沿臂身延伸，允许被固定的组件沿腰型孔方向做一定范围的位置调整，在现场装配时，不需要严格保证配对零件的孔位绝对精准，只要在腰型孔的调节范围内，都能顺利完成装配，后期设备维护调整位置时，也不需要重新钻孔攻丝，松开螺栓就能滑动调整，大幅降低现场调试的工作量。两个端头的安装孔都做了孔口倒角处理，避免螺栓穿装时被孔口的锐边刮伤螺纹，同时也能引导螺栓顺利入孔，提升装配效率。零件的所有外棱角都做了小尺寸的倒钝处理，避免装配和维护过程中锐边划伤操作人员，也减少零件在周转过程中因为磕碰产生的毛刺影响装配精度。

　　从安装边界来看，两个端头的安装孔中心距是核心安装尺寸，设计时需要根据实际安装空间确定臂身长度，避免和周边其他运动部件产生干涉；腰型孔的宽度要匹配常用的固定螺栓直径，通常比螺栓公称直径大0.2-0.5mm，既保证螺栓能顺利穿入，又不会因为间隙过大导致固定后出现歪斜；零件的厚度要根据实际承受的负载确定，常规轻载场景下厚度在3-8mm即可满足强度要求，如果是承受冲击负载的场景，需要适当增加厚度或者在弯折处设置加强筋，避免长期受力后弯折部位产生塑性变形。安装时需要注意，两个端头的固定面要和被连接件的表面完全贴合，避免出现点接触或者线接触导致固定后应力集中，腰型孔位置的固定螺栓要加装平垫，增大接触面积，避免螺栓压紧时压伤零件表面，同时保证锁紧后不会因为设备振动出现位置滑移。

　　建模过程中，这类零件优先采用草图拉伸的方式完成主体结构，先绘制L型的截面轮廓，拉伸设定厚度后，分别在两个端头切除出贯通安装孔，再在臂身位置切除出腰型调节孔，最后对所有锐边做倒圆角或者倒角处理即可，建模时需要注意腰型孔的两端圆弧中心要和孔的中心线重合，避免出现加工后孔位偏移的问题，两个端头的安装孔轴线要保证平行，且垂直于对应的安装端面，避免螺栓穿装后出现别劲的情况。这类零件的加工工艺通常采用板材激光切割下料后，再做铣削加工保证安装面的平面度，最后做表面氧化或者喷塑处理提升防锈能力，适合小批量定制加工，也适合大批量冲压生产，根据实际用量选择对应的加工方式即可，能有效控制生产成本。
