钢制斜底钣金承料盘结构设计

　　这款斜底钣金承料盘，最初是为电源变压器生产车间的铁芯叠装工序配套设计的，在变压器铁芯叠装作业中，工人需要将不同规格的硅钢片逐片码放对齐，普通平底料盘在取料时，底部的硅钢片容易因为与盘底完全贴合产生真空吸附，取片时经常带起多片，不仅拖慢叠装效率，还容易造成硅钢片表面绝缘层划伤，影响变压器的空载损耗性能。设计时特意将盘底设置为单向倾斜结构，硅钢片放入后会在重力作用下自然滑向盘体较低的一侧，取料时手指可以轻松探入片层缝隙，单片取料的顺畅度相比平底结构提升近四成，同时倾斜的盘底也能让加工过程中掉落的金属碎屑、残留的冲压润滑油自然向低位汇集，日常清理时只需从低位一侧清扫即可，不用反复擦拭整个盘底。

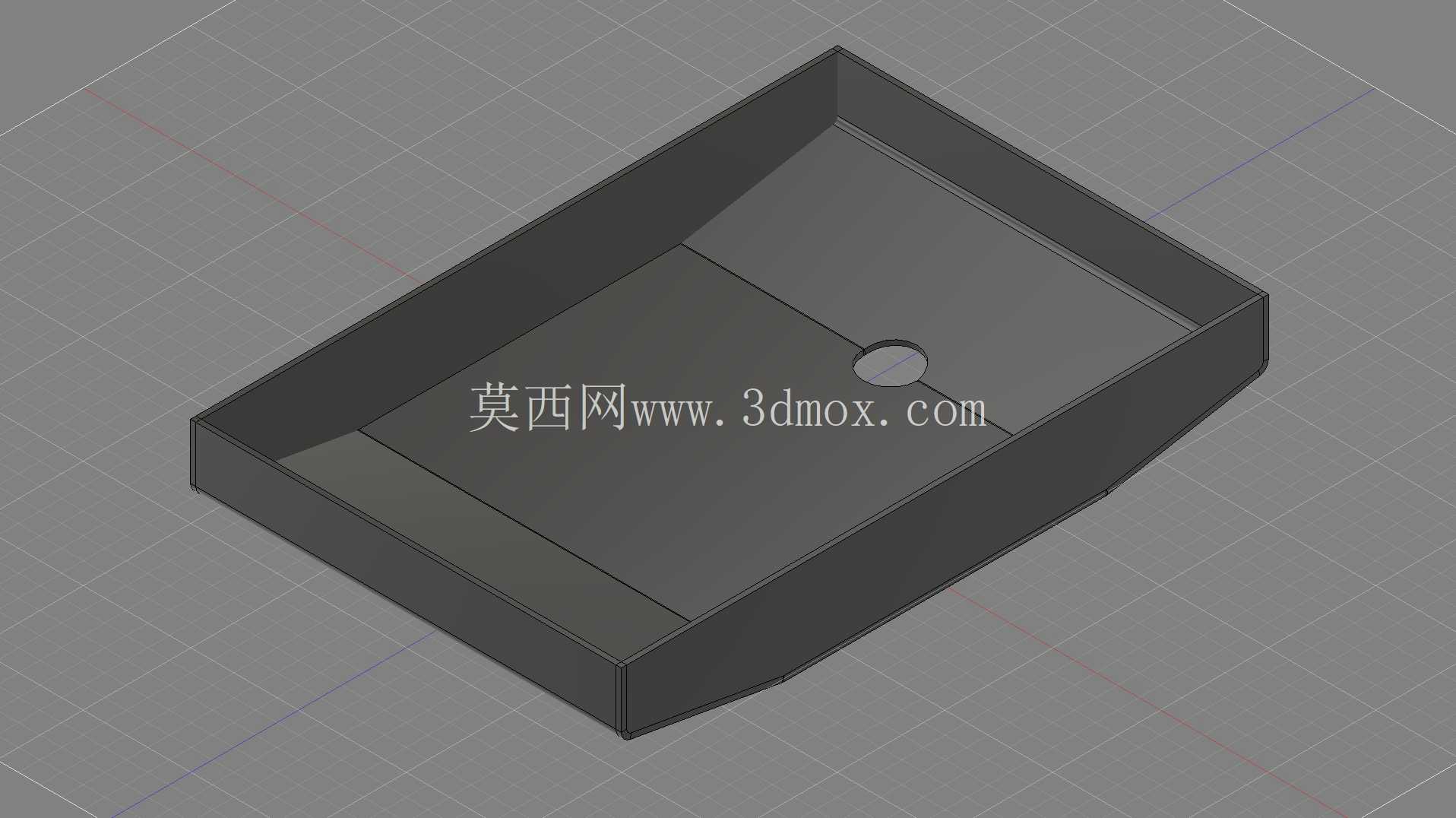

　　从结构细节来看，盘体采用2.5mm厚度的冷轧钢板一体折弯成型，四周边缘设置有等高的翻边结构，翻边高度经过现场反复调试，最终确定为适配常用硅钢片叠放高度的尺寸，既可以防止叠放的硅钢片在转运过程中从侧边滑落，又不会因为翻边过高遮挡取料视线，影响叠片对位精度。盘底靠近低位的位置预留了一个圆形通孔，这个孔位并非安装孔，而是专门的排杂孔，日常清理时积攒在低位的碎屑、残油可以直接通过这个孔排出，不需要将整个料盘抬起倾倒，对于线边工位固定放置的料盘来说，这个细节能大幅降低工位整理的劳动强度。盘体的四个边角都做了小角度的切角处理，不是直角折弯结构，一方面是避免直角边角在车间转运过程中磕碰变形，直角结构的钣金边角一旦受到撞击很容易出现应力集中导致的开裂，切角后应力可以更好地分散，抗磕碰能力明显提升；另一方面切角后的边角不会形成尖锐的直角，能减少车间作业人员来回走动时被剐蹭受伤的风险，符合车间作业的安全规范。

　　尺寸设计上，盘体的长度方向适配现有生产线的线边物料架放置位，宽度刚好匹配常用规格硅钢片的最大外形尺寸，不会因为盘体过宽导致硅钢片在盘内错位歪斜，也不会因为过窄无法放下整叠待加工的硅钢片。安装使用时，这款料盘既可以直接放置在工作台面作为固定工位料盘使用，也可以通过盘底预留的安装位固定在叠装台的侧边，作为随线周转料盘使用，倾斜角度经过多次现场验证，既保证了物料能自然下滑，又不会因为坡度过大导致硅钢片在盘内堆叠挤压造成片层弯折。在实际生产场景中，这款料盘除了用于变压器硅钢片叠装工序，也可以适配小型五金冲压件的工序间周转、机加工工位的零件临时存放，只要是需要单片取料、需要定期清理碎屑残油的工位，这个斜底结构的钣金盘都能很好地适配。

　　从钣金加工工艺角度来说，整个盘体的折弯工序都采用统一的折弯半径，没有过小的折弯内角，避免折弯过程中出现钢板开裂的问题，所有焊接位置都设置在盘体背面，正面没有凸起的焊疤，不会刮伤存放的零件表面，盘体成型后整体做发黑防锈处理，适应车间多油污、多粉尘的使用环境，不需要频繁做表面维护。盘体的整体承重经过核算，完全可以满足整叠硅钢片的放置需求，长期满载放置也不会出现盘底变形的问题，斜底结构的刚性也经过加强，在盘底下方设置了隐形的折弯加强筋，从外部看不到加强筋的凸起，不会影响盘内零件的滑动，同时能保证盘底长期使用不会因为承重出现凹陷，导致物料滑动不畅。
