汽车轮毂带刹车盘轮胎组合三维设计

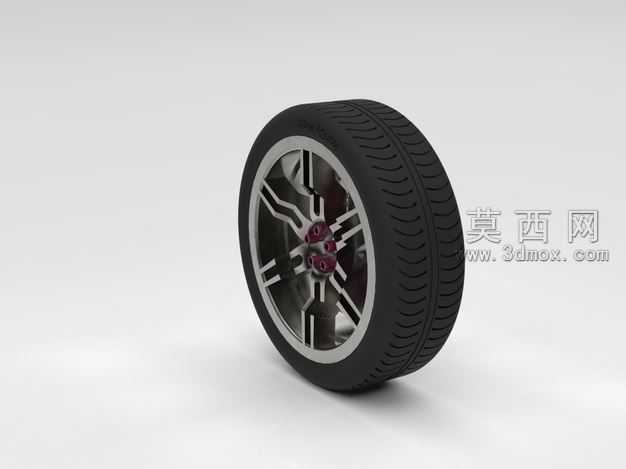

本作品为汽车行走系统核心部件的三维建模设计，围绕乘用车车轮总成展开完整的结构还原与细节刻画，建模过程以SolidWorks为核心工具，遵循从基础特征到细节特征的递进式建模逻辑，先通过旋转凸台命令完成轮胎、轮毂基体的基础轮廓搭建，再通过阵列、切除等命令逐步细化各部件的结构细节。轮胎部分还原了民用乘用轮胎的胎面花纹结构，通过圆周阵列的方式均匀排布胎面的排水沟槽与防滑纹路，胎侧的弧度与厚度严格参考常规家用轿车轮胎的尺寸比例设定，材质模拟上采用哑光黑色橡胶材质，调整材质的粗糙度与漫反射参数，还原橡胶材质特有的哑光质感与轻微的反光特性，胎面花纹的边缘做了微小的圆角处理，避免尖锐棱角带来的不真实感。轮毂部分采用了多辐条镂空的铁圈结构设计，轮辐的曲面通过放样、扫描命令生成，保证曲面过渡顺滑无折痕，轮毂中心的安装孔、螺栓孔通过圆周阵列精准排布，孔位的尺寸与间距参考通用乘用车轮毂的安装标准设定，轮毂表面模拟了金属烤漆的质感，调整金属材质的反射率与光泽度参数，还原铁质轮毂经过表面处理后的细腻金属光泽。刹车系统部分完整还原了通风打孔刹车盘与单活塞浮动卡钳的结构，刹车盘表面的散热孔通过圆周阵列均匀排布，通风槽的内部结构通过抽壳、切除命令实现，还原刹车盘双层通风的内部结构，刹车盘材质采用灰铸铁材质参数，还原铸铁部件特有的哑光金属质感与轻微的颗粒感；制动卡钳部分还原了卡钳本体、刹车片的结构，卡钳的红色漆面通过调整材质的颜色、高光参数实现，还原漆面光滑鲜亮的视觉效果，刹车片部分采用复合材料质感，表面做了细微的纹理处理，区分于金属部件的质感。整体装配过程严格遵循实际车轮的装配逻辑，轮胎与轮毂过盈配合、刹车盘与轮毂同轴安装、卡钳与刹车盘的间隙控制都参考实际装配公差设定，保证各部件之间无干涉、装配关系准确。渲染阶段采用纯色背景突出模型主体，调整场景光照角度，让光线从侧上方照射，清晰展现各部件的结构轮廓与材质质感，阴影参数调整柔和，避免生硬阴影遮挡模型细节，整体渲染效果真实自然，清晰展现车轮总成各部件的结构特征与装配关系，可用于汽车结构教学、零部件展示等场景使用。
