环形弯曲工艺成型的球面轮胎结构设计

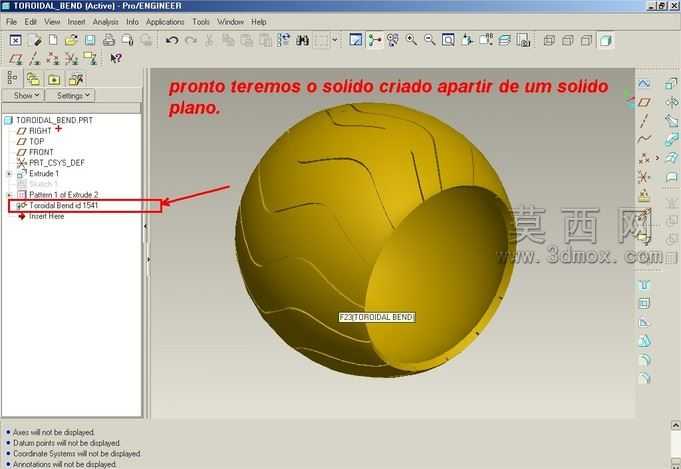

本模型采用Pro/ENGINEER软件完成全参数化建模，核心依托环形弯曲（TOROIDAL BEND）特征实现从平面实体到球面环形结构的成型，建模过程严格遵循实体建模逻辑，先完成平面状态下的胎面花纹、胎体基础轮廓的草绘与实体拉伸，再通过环形弯曲特征将平面实体弯折为闭合的球面环形胎体结构，避免了传统环形胎体建模中曲面拼接易出现的缝隙、曲率不连续问题。模型胎面花纹采用等距偏移的流线型沟槽设计，所有花纹沟槽的深度、宽度在弯折前后保持参数一致，通过特征的父子关系关联，修改平面草图的花纹参数即可同步更新球面胎体的花纹形态，大幅提升后续改型效率。材质设置上，胎体主体采用哑光橡胶材质，调整漫反射颜色为暗黄色，粗糙度参数设置为0.85以模拟橡胶表面的磨砂质感，胎体内部的安装贴合面设置为略高的光滑度，区分胎面与安装位的材质差异，渲染时采用软件默认的环境光加定向补光，清晰呈现胎面花纹的凹凸结构与环形弯曲后的曲面过渡效果。结构设计上，胎体保留了均匀的壁厚，环形弯曲过程中通过特征选项控制壁厚不发生畸变，胎体边缘做了小圆角过渡处理，避免应力集中问题，整体结构完整无破面，所有特征均保留建模历史，可通过修改原始平面实体的尺寸、弯曲半径参数，快速调整轮胎的整体直径、胎面宽度、花纹样式，适配不同的特殊行走场景需求。建模过程中重点验证了环形弯曲特征的成型逻辑，确保平面实体的轮廓线在弯折后完全闭合，无错位、重叠问题，胎面的所有流线型花纹在球面曲面上保持流畅的走向，符合特殊行走机构对球面轮胎的接地形态要求。
