自闭症主题金属拼图块立体结构设计

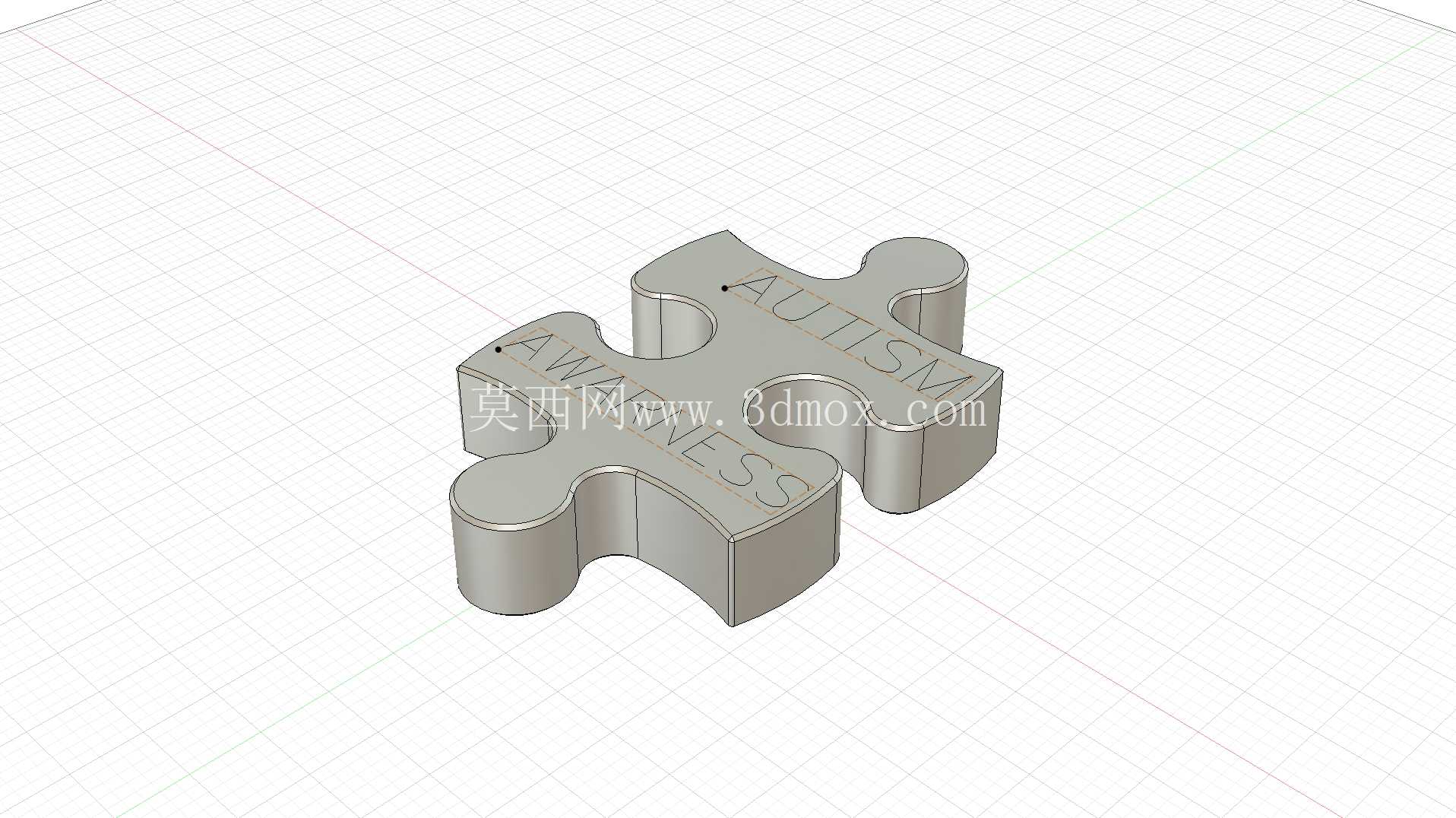

　　这款拼图造型的金属构件，最初的设计出发点是适配公益宣传场景的实体展示需求，区别于常规平面印刷的标识物料，采用立体金属加工的形式，能够在展会、公益活动现场、科普展厅等场景作为可触摸、可拼合的互动展品使用，让参与者通过亲手拼接的动作，强化对相关公益主题的感知，相比平面物料更具记忆点与互动性。从结构设计来看，整体采用经典的互锁拼图轮廓，相邻侧边分别设置凸榫与凹槽结构，凸榫的圆弧过渡半径与凹槽的内凹尺寸完全匹配，能够实现多块同规格构件的无缝拼合，拼接后相邻构件的平面度误差控制在0.1mm以内，不会出现高低错位的情况，既可以单独作为小型摆件放置，也可以多块组合拼接成大型展示墙面或者桌面标识。

　　构件的主体材质选用6061-T6铝合金，这种材料的比强度高，切削加工性能优异，加工后表面可以通过阳极氧化处理获得不同的色彩效果，同时具备良好的抗腐蚀性能，不需要额外做表面防锈处理就可以在室内环境下长期使用，重量也相对较轻，单块构件的重量控制在150g以内，多块拼接后的整体荷载不会对展示台面或者墙面安装基底造成过大压力。在细节设计上，构件上表面采用阴刻工艺加工主题文字，文字的雕刻深度控制在0.3mm，既能够保证文字的辨识度，又不会因为雕刻过深影响构件整体的结构强度，雕刻后的文字凹槽可以填充不同颜色的珐琅或者油漆，进一步提升标识的视觉效果，文字的字体选用无衬线字体，所有笔画的转角都做了R0.2mm的圆角处理，避免加工过程中出现刀具崩损的问题，同时也能避免触摸时出现尖锐边角划伤的情况。

　　构件的整体厚度设置为8mm，这个厚度既能够保证立式摆放时的稳定性，不会因为厚度过薄出现倾倒的问题，也不会因为厚度过大造成材料浪费与加工成本上升，底部平面做了精铣处理，平面粗糙度达到Ra1.6，放置在光滑的展示台面上时具备足够的摩擦力，不需要额外粘贴防滑垫就可以稳定放置。如果需要做墙面安装，在构件的背面可以预留M3的螺纹安装孔，孔位设置在构件的重心对称位置，安装时采用沉头螺丝固定，螺丝头部不会突出构件背面，保证安装后与墙面贴合平整，不会出现歪斜的情况。

　　从加工工艺的角度来看，这款构件的外形轮廓可以采用三轴数控铣床一次加工成型，不需要多工序翻面装夹，装夹时采用平口钳固定毛坯，加工顺序为先铣削上下平面保证厚度尺寸，再加工外轮廓的凸榫与凹槽结构，最后加工上表面的阴刻文字，整个加工过程的刀具路径经过优化，空行程占比控制在15%以内，能够有效缩短单件加工时间，适合小批量定制生产。在拼合结构的公差设计上，凸榫与凹槽的配合间隙设置为0.05mm，这个间隙既能够保证拼接时的顺畅度，不会出现过紧卡滞或者过松松脱的问题，又能够保证拼接后整体结构的稳定性，多块拼接后提起其中一块，相邻的构件不会自行脱落。构件的所有外轮廓边缘都做了C0.5mm的倒角处理，去除加工后的毛刺飞边，无论是手持触摸还是拼接操作都不会划伤手部，符合公共展示用品的安全设计要求。在实际应用中，除了公益展示场景之外，这款构件也可以作为个性化的金属书签、桌面镇纸使用，或者作为文创产品的基础结构，在表面定制不同的文字与图案，满足不同场景的定制需求，设计时预留的厚度余量也支持后续在侧面加工激光雕刻标识，不会破坏构件的整体外观。
