双热那亚间歇传动轮组结构设计

　　这套双热那亚间歇传动结构，本质是对传统马尔他机构的双工位拓展设计，核心解决的是单槽轮机构输出工位不足、单周期动程角固定的问题，在轻工包装、多工位转台装配、间歇送料类设备里有很广的适配空间。很多做小型自动化设备的工程师在设计多工位间歇转位机构时，常会遇到单槽轮只能匹配单拨盘、工位数量受槽数限制的问题，这套双轮布局的结构刚好能在同一输入轴的驱动下，实现两个输出端的错峰间歇动作，不需要额外增加分路传动的齿轮组，能有效压缩机构的整体安装空间。

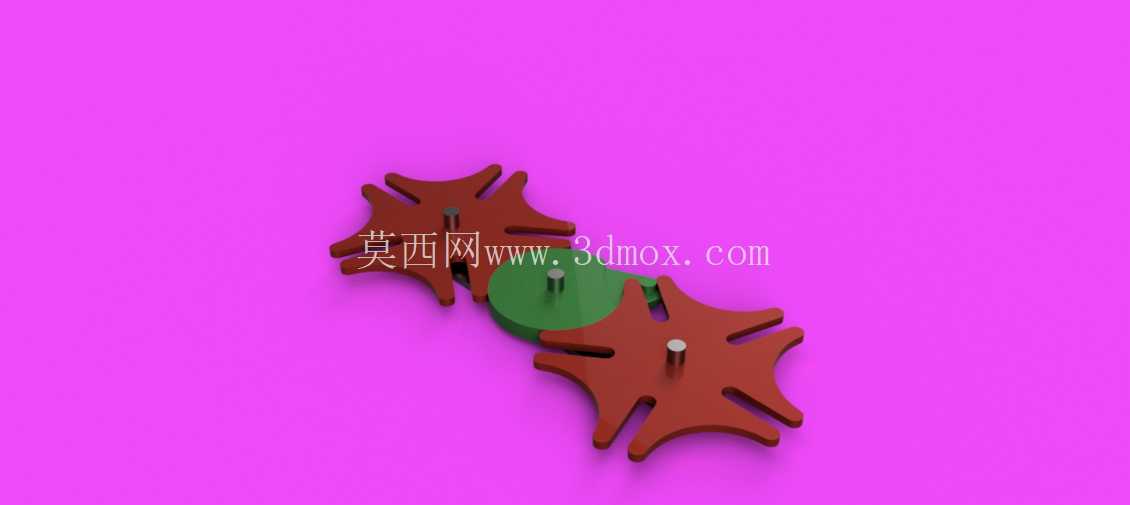

　　从结构组成来看，整套机构包含两个对称布置的六槽外槽轮，以及中间共用的单销拨盘，拨盘的圆柱销做了等径修型处理，和槽轮的径向槽间隙控制在0.02mm以内，既保证销进入槽内时无卡滞，也能避免传动间隙过大带来的转位冲击。两个槽轮的安装相位差为30度，当拨盘连续匀速转动时，圆柱销会先和其中一个槽轮的径向槽啮合，带动该槽轮完成60度的定角转位，此时另一个槽轮处于锁止弧贴合的静止状态；当拨盘转过30度后，圆柱销脱离第一个槽轮，随即进入第二个槽轮的径向槽，带动第二个槽轮完成60度转位，第一个槽轮进入锁止静止状态，以此循环实现两个输出端的交替间歇输出。

　　设计过程中首先要确认的是槽轮的槽数选择，六槽结构的动程角为60度，动停比为1:5，刚好匹配多数小型装配工位需要的长静止加工、短时间转位的工况需求，如果槽数过少会导致转位时角加速度过大，带来明显的冲击振动，槽数过多则会导致槽轮的轮齿强度不足，锁止弧的接触面积过小容易出现定位偏移。拨盘的锁止弧采用凹圆弧设计，和槽轮端部的凸圆弧完全贴合，锁止状态下两个圆弧面的接触长度覆盖槽轮凸弧的80%以上，能保证静止状态下槽轮不会因为外部负载出现周向窜动，不需要额外增加定位销或者刹车结构就能满足工位定位的精度要求。

　　安装边界方面，整套机构的输入轴和两个输出轴的中心距保持严格相等，三个轴的安装孔位呈等腰三角形布置，中心距的公差控制在IT7级以内，轴的平行度公差不超过0.01mm/100mm，否则会出现圆柱销卡滞、锁止弧磨损过快的问题。槽轮和拨盘的厚度保持一致，均采用等厚板材加工，圆柱销的伸出长度和槽轮厚度匹配，销的端部做了倒角处理，方便装配时导入径向槽。两个槽轮的输出端可以直接连接工位转盘、送料拨叉或者凸轮摆杆，不需要额外加装传动转接件，输入轴可以直接连接减速电机的输出轴，适配转速范围在10rpm到60rpm之间，转速过高会导致槽轮转位时的动载荷急剧上升，加剧零件磨损。

　　实际应用场景中，这套结构常被用在小型零件的多工位检测设备、胶囊灌装设备的转位机构、文具组装的间歇送料结构上，相比两套独立的单槽轮机构，这套双轮结构能减少一个驱动电机、一套同步传动结构，整体占用的安装空间能缩小40%左右，零件加工成本也能降低30%。设计时需要注意槽轮的径向槽根部要做应力释放圆角，避免长期受交变载荷出现根部裂纹，拨盘的圆柱销采用过盈配合装配到拨盘本体上，销的表面做淬火处理提升耐磨性，锁止弧的表面粗糙度控制在Ra1.6以下，减少锁止状态下的摩擦磨损。另外在装配时要调整好拨盘的轴向位置，保证圆柱销能完全进入槽轮的径向槽，同时锁止弧能完全贴合，避免出现半啮合状态导致的传动异响或者零件损坏。
