机加工定位用带安装底座V型支撑块

　　在常规机加工、钳工划线、零部件检测工序里，这类带安装底座的V型支撑块是车间工位上出镜率极高的工装元件，它的核心作用是给轴类、套类、圆盘类回转工件提供稳定的径向定位基准，避免工件装夹时出现轴线偏移、转动错位的问题，不管是普通车床的辅助装夹、铣床的工件找正，还是三坐标测量时的工件承托，都能看到这类V型块的应用场景。

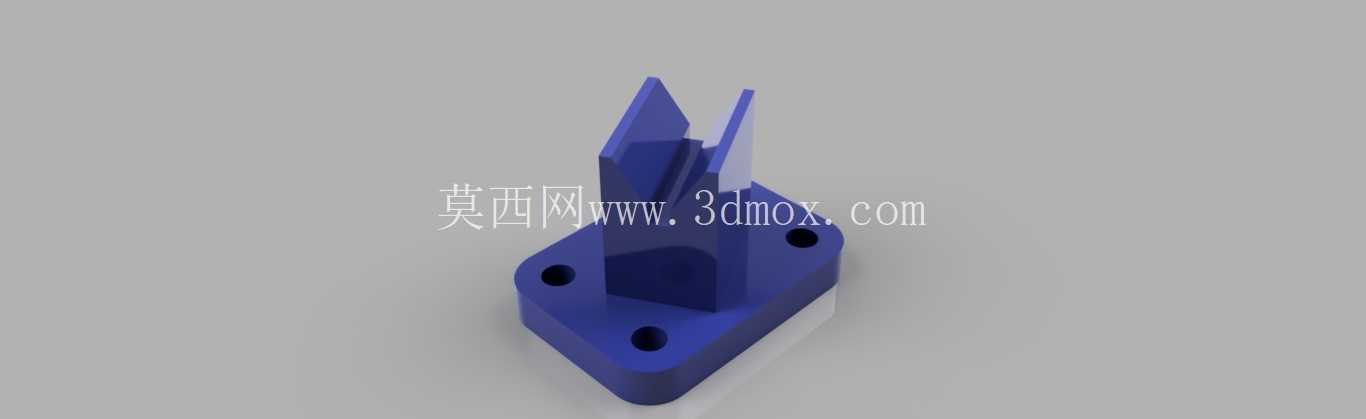

　　从结构设计来看，这款V型块采用一体式底座加V型支撑立臂的结构，底座部分做了方形法兰式设计，三个沉头安装孔呈三角分布在底座平面上，这种孔位布局能在安装时抵消多方向的装夹应力，避免螺栓锁紧后底座出现翘曲变形，保证V型工作面的平面度与角度精度。V型开口的角度采用机械工装通用的90度设计，这个角度的V型面既能适配大直径范围的回转工件，又能保证工件放置后两个接触面受力均匀，不会出现单点应力集中压伤工件表面的情况，V型的两个工作面做了等厚处理，立臂与底座的连接处做了圆弧过渡，避免应力集中导致工装在长期受载后出现开裂变形。

　　实际使用时，底座的安装边界需要和工位的工作台T型槽或者工装板的孔位匹配，这款V型块的底座厚度预留了足够的螺栓沉头深度，锁紧螺栓后螺栓头不会高出底座平面，不会和放置的工件产生干涉。V型立臂的高度设计兼顾了不同直径工件的支撑需求，当工件直径在适配范围内时，工件的中心高度会保持在固定区间，方便加工时对刀、检测时打表找正，不需要反复调整工装高度。V型面的边缘做了微小的倒角处理，一方面能避免工件放置时被锐边刮伤表面，另一方面也能减少工装本身的磕碰损伤，延长工装的使用寿命。

　　在设计这类V型块的时候，首先要确定V型面的角度公差，通常工装级的V型块角度公差要控制在±0.05度以内，两个V型面的平面度要达到IT7级精度，这样才能保证工件定位后的同轴度误差在允许范围内。其次要核算底座的安装孔距，孔距要和常用的工装板孔系、机床工作台T型槽间距匹配，保证工装可以直接固定在现有工位上，不需要额外做转接板。另外立臂的厚度要根据最大承载工件的重量做强度校核，避免支撑大重量工件时立臂出现侧向变形，底座的底面要做精磨处理，保证和工作台面的贴合度，减少安装时的倾斜误差。

　　这类V型块和传统的分体式V型架不同，一体式结构没有装配间隙，定位重复精度更高，日常维护也更简单，不需要定期检查连接螺栓的松动情况。在精密检测场景下，这种一体式V型块可以配合百分表完成轴类零件的圆跳动、同轴度检测，工件放置在V型面上转动一周，就能通过表针的摆动量读出形位公差数值。在小型零件的铣削加工场景中，它可以直接固定在铣床工作台上，作为轴类零件键槽加工的定位工装，配合压板使用就能完成工件装夹，不需要复杂的专用夹具，能大幅缩短小批量零件的装夹准备时间。

　　从安装边界来看，这款V型块的底座轮廓尺寸适配常规的小型工装工位，三个安装孔的沉头深度适配常用的内六角圆柱头螺栓，安装时只需要将底座底面清理干净，锁紧螺栓后用百分表打一下V型面的直线度，确认没有安装倾斜就可以投入使用。V型开口的深度设计保证了最小适配直径的工件放置后，最低点不会和V型槽的底部接触，避免工件和槽底干涉导致定位不准，最大适配直径的工件放置后，两侧的V型面接触长度足够，不会出现工件倾斜滑落的情况。
