钢制法兰连接45度转角管路弯头

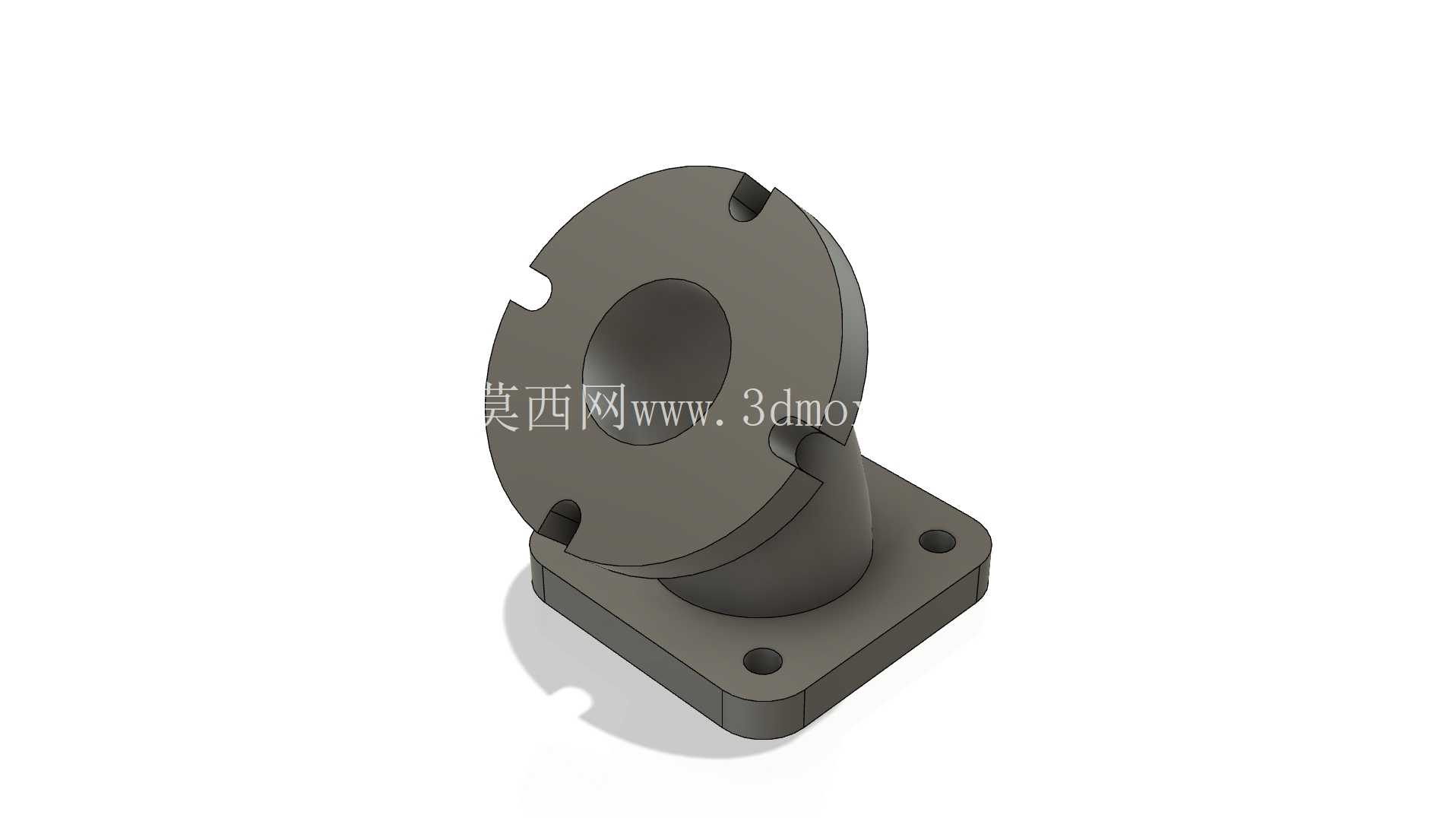

　　在流体输送系统的管路布设场景中，转角连接件是改变介质流向、适配设备安装空间的核心零部件，这款钢制45度弯头主要应用在中低压工况的液压、气动以及工业给排水管路中，相比90度弯头，它的流道转向角度更平缓，介质流经时的局部阻力损失更小，能有效降低管路系统的压力损耗，减少湍流带来的管路振动与噪音问题。从结构设计来看，这款弯头采用双法兰连接形式，一端为带缺口定位的圆形法兰，另一端为方形安装法兰，圆形法兰端的缺口设计并非随意开设，是为了适配带定位销的配对法兰，安装时可快速对准螺栓孔位，避免法兰错位导致的密封面贴合不严问题，同时在狭小安装空间内，无需大幅度转动管路即可完成对位锁紧，能有效提升现场装配效率。

　　方形法兰端的四个安装孔采用对称分布设计，可直接固定在设备壳体、阀块或者安装基座上，相比圆形法兰，方形法兰的安装接触面更大，在承受管路侧向推力时的稳定性更强，适合用在管路存在一定振动、需要刚性固定的连接节点。材质选用钢材作为基体，可根据实际输送介质的腐蚀特性做表面镀锌、发黑或者喷涂防腐涂层处理，常规工况下的承压能力可满足1.6MPa级别的中低压管路使用需求，内部流道采用圆弧过渡设计，转角处没有直角突变结构，能避免介质中的杂质在转角位置沉积，减少管路堵塞的风险，同时平缓的流道也能降低介质对管壁的冲刷磨损，延长连接件的使用寿命。

　　在安装边界的尺寸设计上，圆形法兰端的中心通孔与管路通径保持一致，法兰密封面采用凸面结构，可适配橡胶垫片、金属缠绕垫片等多种密封件，方形法兰端的安装孔间距按照通用安装基座的标准孔位设计，无需额外加工转接板即可直接适配常规的阀组、泵体出口连接位，弯头的整体高度控制在紧凑范围内，在设备内部布设管路时，不会占用过多的安装空间，能适配空间局促的设备内部管路布局需求。从实际使用场景来看，这类弯头常被用在机床液压站的管路连接、工业自动化设备的气动回路布设、小型冷却系统的水路转向等位置，在设计建模过程中，需要重点保证两端法兰的形位公差，尤其是方形法兰的安装面与圆形法兰密封面的平行度、两端通孔的同轴度偏差控制，避免安装后出现密封面倾斜、管路别劲的问题，流道的圆弧过渡半径需要根据通径大小做匹配设计，半径过小会增大流阻，半径过大则会增加弯头的整体外形尺寸，占用不必要的安装空间。

　　另外，法兰上的螺栓孔、安装孔的位置度需要严格控制，确保现场安装时螺栓能顺利穿入，不会出现孔位错位需要强行铰孔的情况，圆形法兰上的定位缺口深度与宽度需要和配对法兰的定位销尺寸匹配，既保证定位精度，又不会因为缺口过大影响法兰的整体结构强度，在应力集中的法兰与弯管主体连接位置，做了圆角过渡处理，避免管路受压力冲击时在连接处出现应力开裂的问题。
