台式手动进给操作机构三维结构设计

　　该台式操作机构多用于小型工位的手动进给、工件装夹定位场景，常见于小型加工工位、手工装配台、检测工装台架上，作为手动驱动的直线动作执行单元使用，不需要外接动力源，完全依靠操作人员手动扳动手柄完成轴类部件的直线往复动作，适配小行程、低频次的直线驱动需求，在小批量零件加工、试样装夹、简易工装调整场景中应用广泛，相比气动、电动驱动单元，这类手动机构结构简单，维护成本极低，不会出现动力中断导致的动作失效问题，适合对动作可靠性要求高、动作频次不高的工位使用。

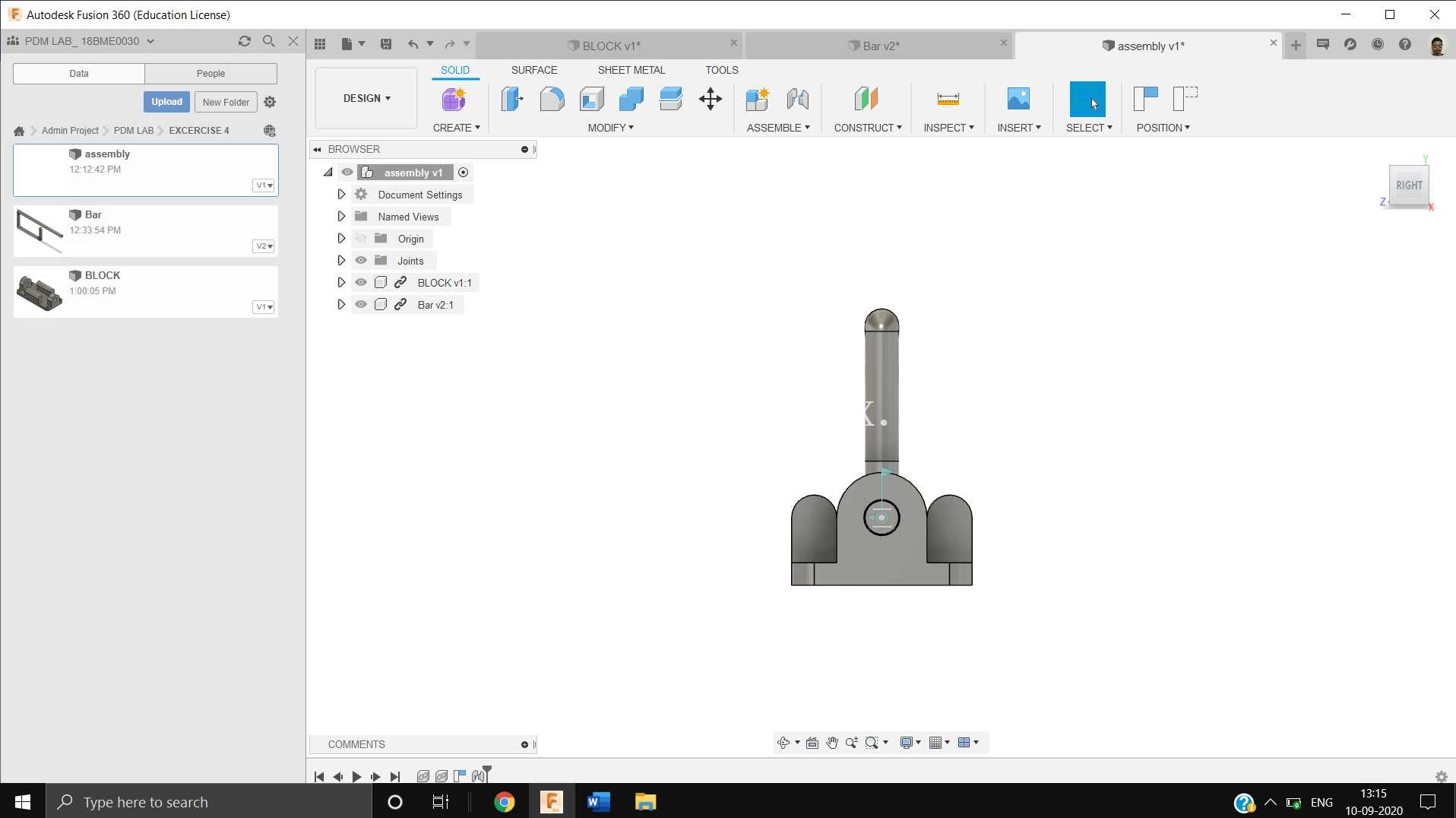

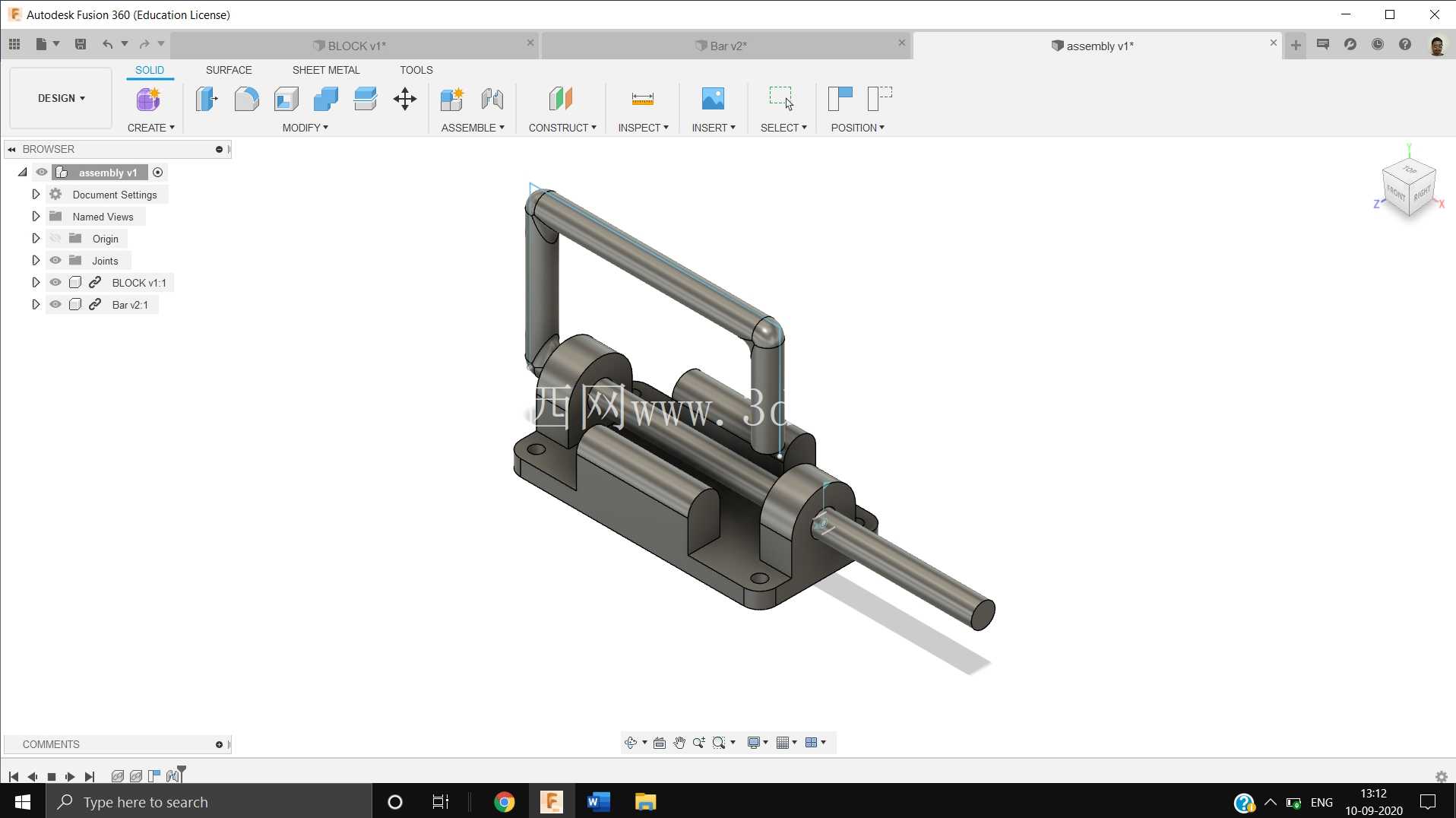

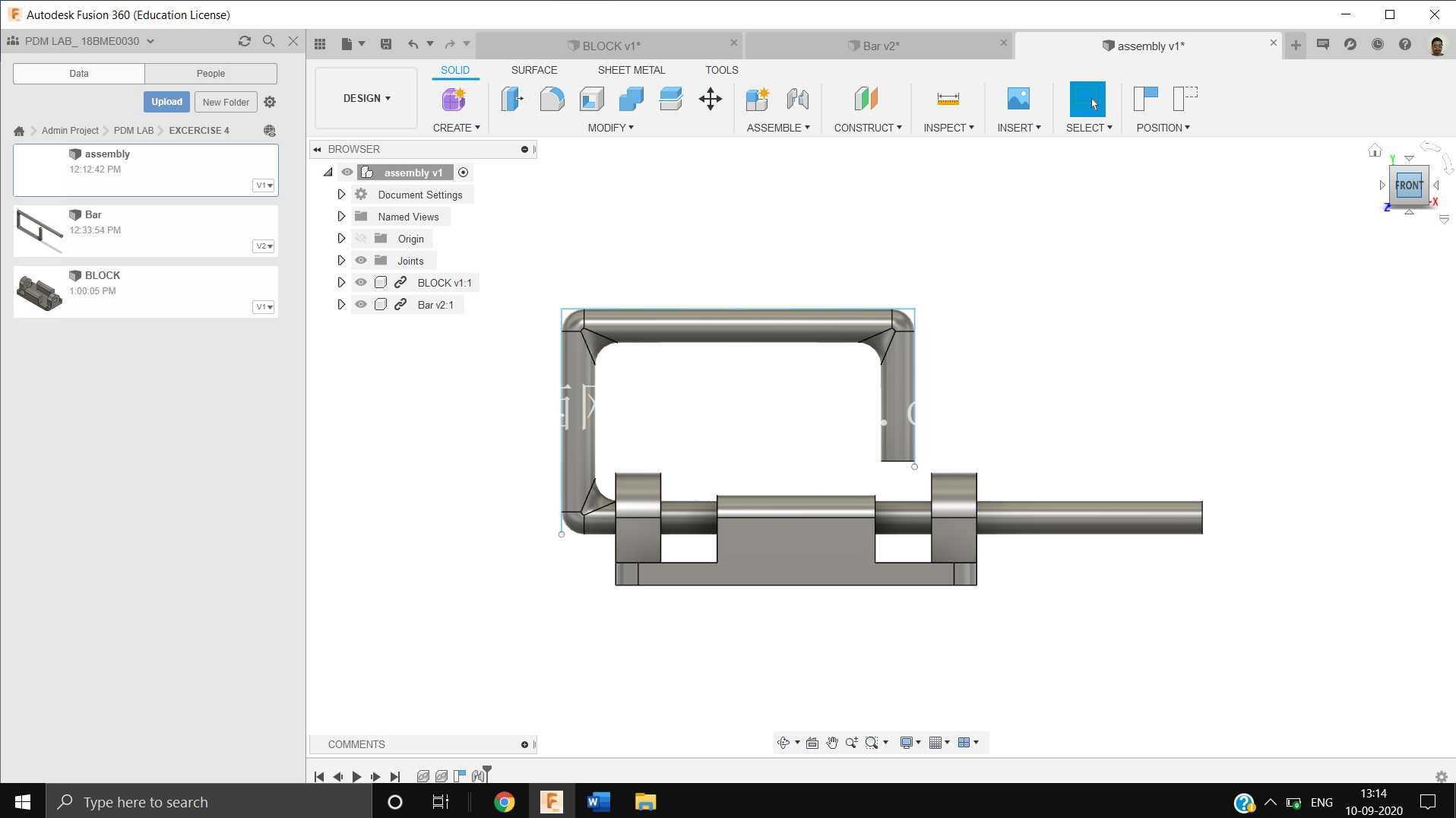

　　从结构设计逻辑来看，整个机构采用底座固定式安装，底座上设置两个同轴的支撑座，支撑座内嵌入滑动轴套，为伸出的动作轴提供径向支撑，保证轴类部件往复运动时的同轴度，避免动作过程中出现卡滞、偏磨问题。动作轴贯穿两个支撑座，一端作为执行端伸出，可根据实际使用需求加装压头、夹头、定位块等不同功能的执行端头，另一端与驱动摆臂结构连接，将手柄的摆动动作转化为动作轴的直线位移。手柄采用U型弯折结构，握持部分做了圆弧过渡处理，操作人员握持施力时不会出现硌手问题，手柄与驱动摆臂的连接位置做了加强处理，避免反复扳动过程中连接位置出现应力断裂。

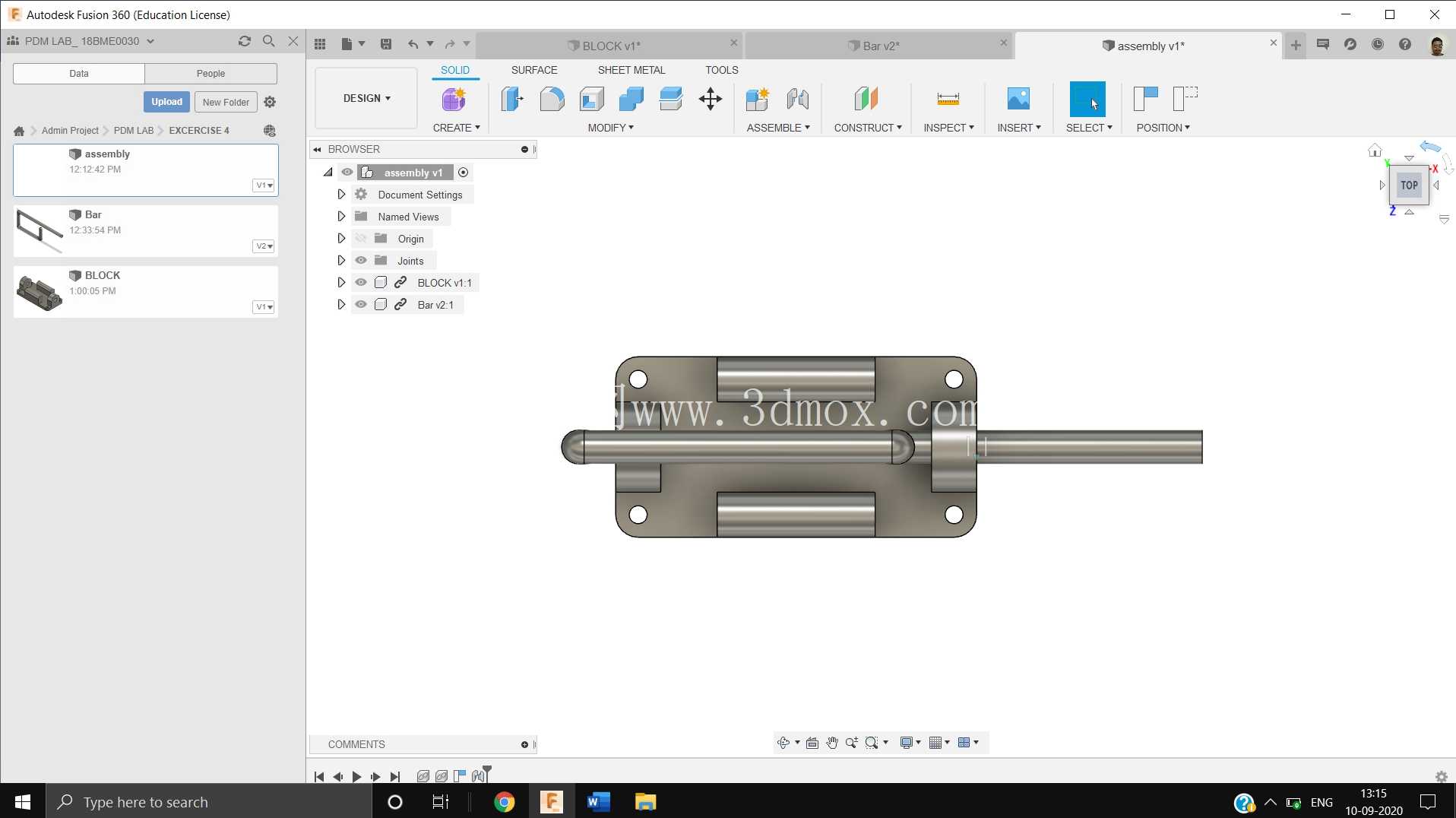

　　支撑座与底座之间采用一体式铣削加工结构，相比拼接式结构，整体刚性更强，承受侧向载荷时不会出现支撑座偏移问题，底座上预留了四个安装沉孔，可通过内六角螺栓直接固定在工作台台面或者工装基板上，安装孔位采用对称布局，安装时不需要额外调整方向，降低现场安装的对位难度。从安装边界尺寸来看，整个机构的横向总长度控制在常规台钳的尺寸区间内，纵向宽度不超过120mm，高度方向不包含手柄直立状态下的尺寸不超过80mm，不会占用过多工作台面空间，适配大多数小型工作台的安装空间要求，动作轴的伸出行程根据摆臂的摆动角度设计，常规扳动角度下行程可满足大多数小型工装的进给、夹紧需求，轴的直径根据手动施力的最大载荷设计，可承受常规手动操作下的轴向推力，不会出现轴弯曲变形问题。

　　滑动轴套采用自润滑材质设计，长期使用不需要频繁加注润滑油，减少日常维护工作量，轴套与支撑座之间采用过盈配合装配，不会出现轴套随动作轴往复窜动的问题。在实际使用过程中，操作人员扳动手柄时，驱动摆臂带动动作轴沿轴向伸出，当手柄扳动到极限位置时，机构可通过摆臂的过死点结构实现位置自锁，不需要额外设置锁紧机构即可保持动作轴的伸出位置，维持夹紧或者顶紧状态，当需要复位时，反向扳动手柄即可带动动作轴退回初始位置，整个操作过程单手即可完成，操作力度经过杠杆比优化，普通操作人员不需要施加过大的力即可完成动作，降低长时间操作的劳动强度。设计过程中对各个运动部件的间隙做了合理控制，既保证运动过程无卡滞，又避免间隙过大导致的动作端晃动问题，各个棱角位置都做了倒角处理，避免安装、操作过程中出现锐边划伤的安全隐患。这类手动机构的结构通用性较强，可根据不同的使用场景调整动作轴的长度、支撑座的间距，适配不同的行程需求和安装空间，也可在动作轴上加装位置检测元件，实现动作到位的信号反馈，拓展应用到半自动化的工装工位中。
