锅炉设备用铰接式连接固定吊耳结构

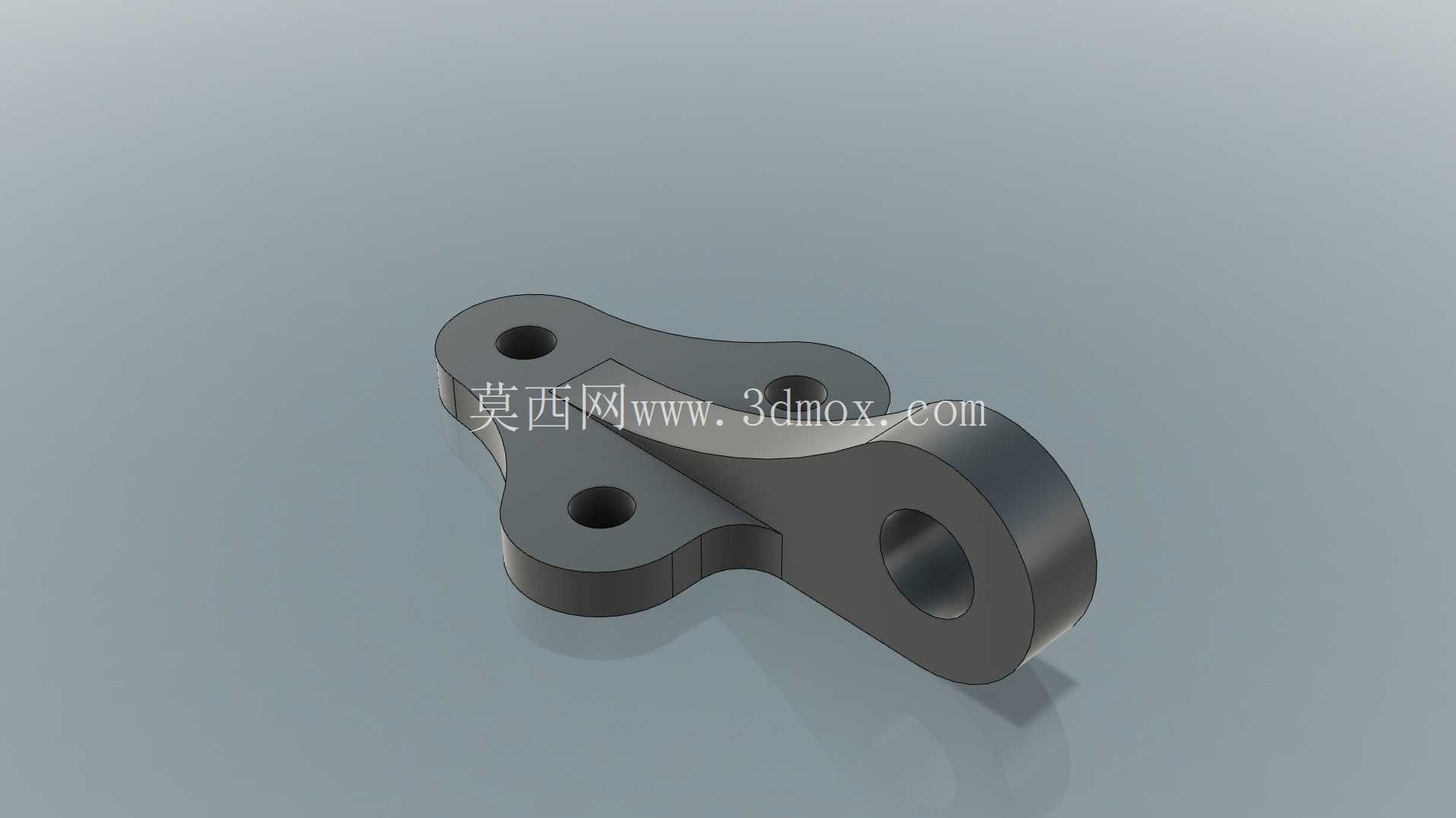

　　在锅炉本体及配套辅机的管路、检修平台、小型附属部件的安装场景中，这类带铰接孔的异形连接吊耳是十分常见的受力结构件，主要承担部件之间的活动连接、载荷传递以及安装定位的作用，区别于固定式焊接吊耳，这类带单铰接大孔、三安装小孔的结构，能够允许被连接件在一定角度范围内产生小幅转动，抵消锅炉运行过程中因热胀冷缩产生的位移应力，避免刚性连接位置出现应力集中导致的焊缝开裂、部件变形问题。从结构设计逻辑来看，整个零件采用一体化铣削成型的结构思路，主体轮廓通过平滑的圆弧过渡连接各个功能孔位，没有突兀的直角棱边，一方面是为了减少热处理以及受力过程中的应力集中点，另一方面也能避免安装过程中尖锐棱边划伤施工人员、破坏配套密封件。

　　三个呈三角分布的安装小孔，是用于将吊耳本体通过螺栓紧固在锅炉的侧壁支架或者设备基座上，三角排布的孔位相比单排双孔结构，拥有更好的抗扭转性能，能够承受垂直于安装面方向的偏载力，不会因为长期受往复载荷出现螺栓松动、吊耳偏转的问题。端部的大尺寸铰接孔是整个零件的核心功能位，孔壁做了加厚处理，孔的端面与外圆保持严格的垂直度要求，用于穿装铰接销轴，连接需要活动的连杆、锁止件或者管路支吊架，孔的内径公差一般取H7级，既能保证销轴顺利穿装，又能控制配合间隙避免铰接位置出现过大的窜动量。

　　从安装边界来看，零件整体厚度均匀，安装面为完整的平面，能够与被安装的基座表面完全贴合，三个安装孔的中心距严格匹配基座上的预设螺纹孔位置，不需要现场额外扩孔调整，铰接孔的中心高度与安装面保持固定尺寸差，能够保证配套连杆安装后处于水平设计位置，不会出现别卡问题。在实际建模过程中，这类零件需要重点关注各个孔位的位置度公差，以及铰接孔与安装面的平行度要求，轮廓的过渡圆弧需要与相邻平面保持相切，避免建模过程中出现碎面、尖角，影响后续的工程图导出以及数控加工编程。

　　在锅炉停炉检修的工况下，这类吊耳还经常作为临时的承重挂点使用，因此在设计时除了考虑正常工作状态下的额定载荷，还预留了足够的安全余量，铰接孔的加厚结构能够承受临时挂载检修工具、小型起吊载荷的冲击力，不会出现孔位变形、开裂的问题。零件的材质一般选用中碳钢调制处理，表面做发黑防锈处理，能够适应锅炉周边高温、高湿度的工作环境，长期使用不会出现严重锈蚀导致销轴卡涩、拆卸困难的问题。在装配环节，安装孔的沉头结构可以容纳螺栓头部，保证安装完成后吊耳背面没有突出物，不会与相邻的管线、保温层产生干涉，铰接孔内部在装配时需要涂抹润滑脂，减少销轴转动时的磨损，延长部件的整体使用寿命。这类结构虽然外形简单，但是在锅炉的管路支吊、炉门锁止、检修附件固定等多个位置都有广泛应用，建模时需要严格核对各个尺寸的配合关系，尤其是孔位的相对位置，一旦出现尺寸偏差，现场安装时就会出现螺栓无法穿装、铰接位置错位的问题，影响整台设备的装配进度。
