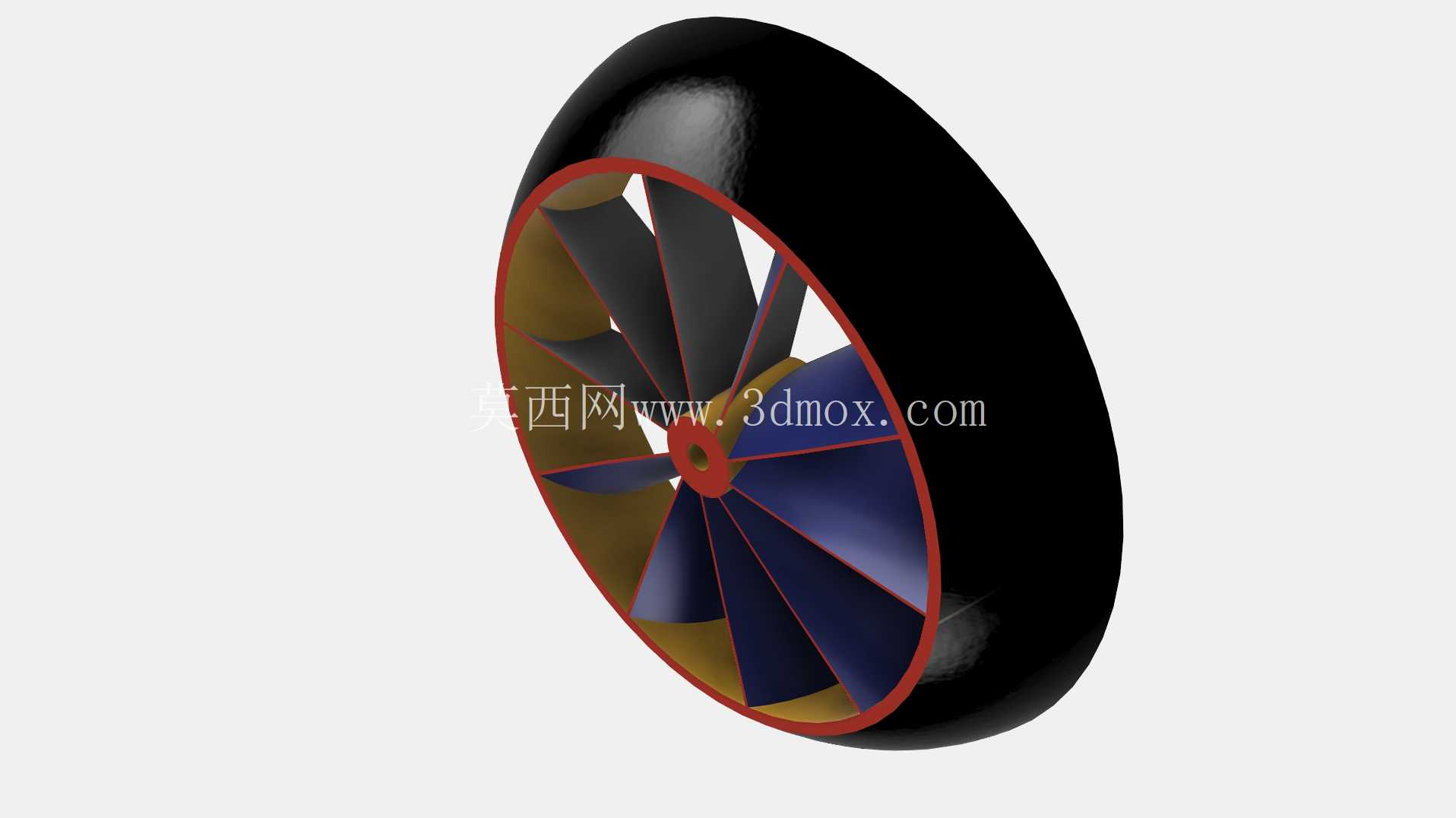

带双向支撑的环形涵道刚性叶片结构

　　这类带双向支撑的刚性叶片结构，常应用在涵道式推进单元、管道增压风机、小型无蜗壳离心通风设备的核心做功段，区别于常规悬臂式叶片布局，双侧支撑的结构从根源上降低了叶片高速旋转时的悬臂挠变量，能在更高线速度工况下保持叶尖间隙的均匀性，避免叶尖剐蹭涵道内壁的风险，同时也能降低叶片旋转过程中的气动激振，延长整体转动部件的疲劳寿命。从实际工程落地的角度看，这类结构的安装边界需要匹配环形涵道的内径尺寸，叶片外沿与涵道内壁的单边间隙通常控制在1.5mm-3mm区间，间隙过大会产生叶尖泄漏流降低做功效率，间隙过小则会因为加工公差、运行热膨胀带来剐蹭隐患。

　　设计过程中首先要确定叶片的翼型截面，针对不同的应用场景，低速通风场景多选用厚弦比8%-12%的平凸翼型，推进类场景则会适配弯度更大的层流翼型，保证不同攻角下的升阻比稳定。叶片的根部与中部轮盘连接，外沿则通过环形边条与涵道内壁的支撑环形成配合，相当于给每一片叶片的两端都施加了位移约束，相比单端固定的悬臂叶轮，同等叶片厚度下的固有频率能提升40%以上，可有效避开常用转速区间的共振点。在实际使用场景中，这类双向支撑叶片结构不需要额外在涵道内加装独立的导流稳流结构，叶片自身的安装角沿径向呈线性变化，从根部到叶尖的安装角差值控制在6°-9°，可以保证不同半径位置的气流出口角保持一致，减少出口气流的旋流损失，提升整体的气动效率。

　　结构设计时需要重点关注叶片与两侧支撑结构的连接过渡区域，这里是应力集中的高发位置，通常会在连接处做R3-R5的圆角过渡，避免直角连接带来的应力突变，针对复合材料成型的叶片，还会在连接区域增加2-3层的铺层补强，提升连接位置的抗剪切能力。外形尺寸方面，这类结构的整体外径与涵道内径保持一致，轴向宽度通常为外径的15%-25%，过宽会增加气流沿程阻力，过窄则无法保证足够的气流做功面积，中部轮盘的直径一般为整体外径的30%-40%，既可以给叶片根部提供足够的安装固定面，也不会因为轮盘占比过大堵塞中心流道。安装时需要保证两侧支撑环的同轴度公差控制在0.1mm以内，否则旋转过程中会出现叶片偏磨，运行时的振动值也会超出允许范围。

　　在工业通风场景下，这类结构可用于管道内部的增压送风，因为双侧支撑的结构刚性更好，可输送含少量粉尘的气体，不会像悬臂叶片那样因为颗粒长期冲刷出现叶片变形、动平衡失准的问题；在小型涵道推进场景中，这种结构的叶尖间隙控制更稳定，推进效率比同尺寸悬臂叶片提升10%左右，同时运行噪音更低，因为叶尖泄漏涡的强度被大幅削弱，气动噪声的峰值能降低5-8分贝。设计建模过程中需要先确定整体的性能参数，反推叶片的弦长、安装角、数量，通常这类结构的叶片数量在9-13片之间，叶片数量过多会增加气流的摩擦阻力，数量过少则会出现出口气流不均匀，产生低频脉动。叶片的型面需要做光滑连续处理，表面粗糙度控制在Ra1.6以下，减少气流附面层的分离损失，外沿的环形支撑边条需要做流线型修型，避免边条迎风面产生钝体绕流带来额外阻力。
