带半圆凸台侧孔L型基座练习构件

项目分类:通用机械零部件 发布时间:2024-12-26 ID:871760
  • 带半圆凸台侧孔L型基座练习构件

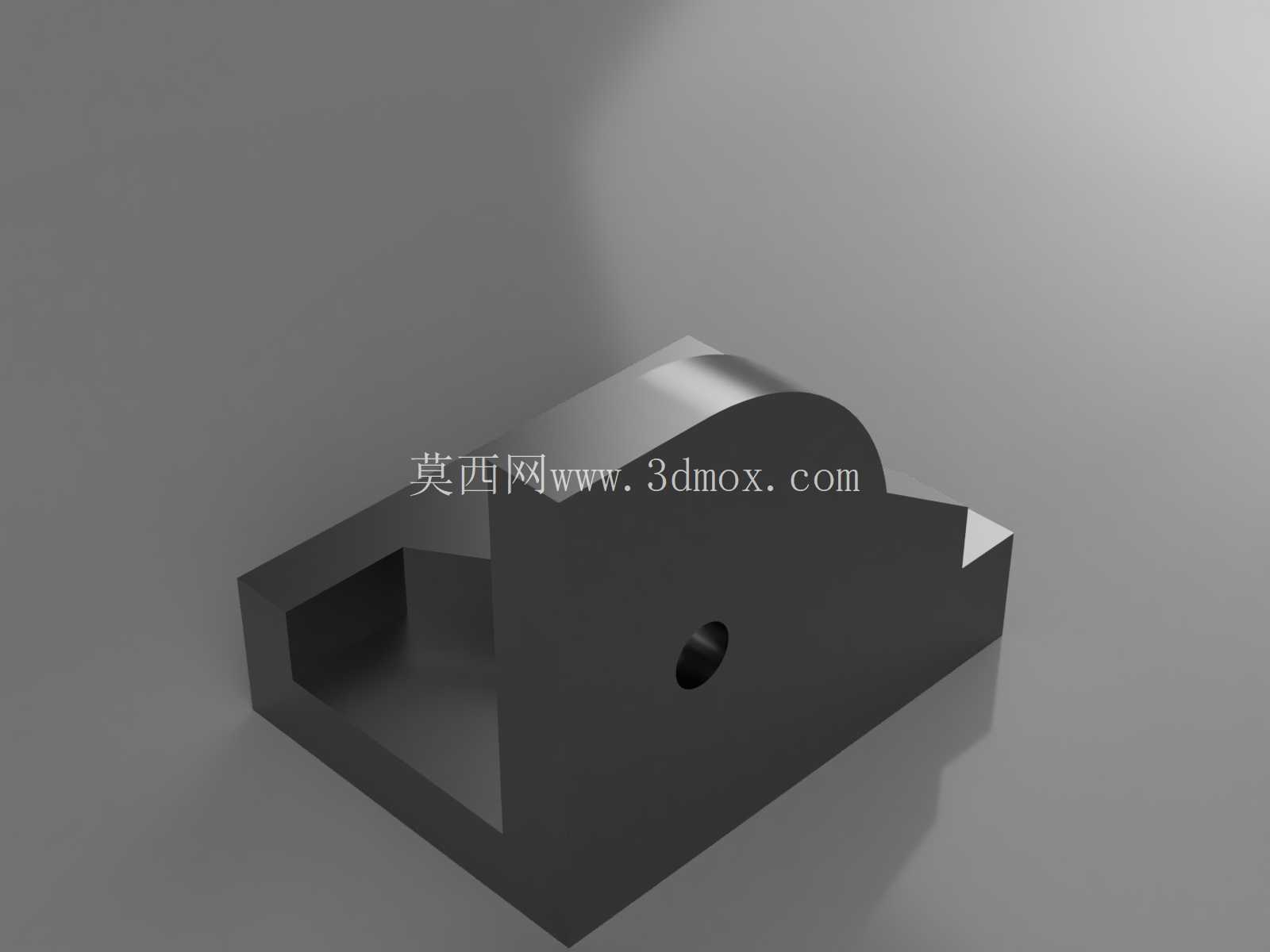

  在日常机械结构设计的基础练习环节,这类带半圆凸台与侧孔的L型基座构件,是新手熟悉拉伸、切除、凸台成型等基础建模指令的典型练习载体,同时也对应着小型设备安装定位场景里的一类通用支撑构件。从实际应用场景来看,这类构件常作为小型工装、检测工位的辅助定位座使用,安装在设备工作台的T型槽面上,用来承托小型待加工零件或者传感器安装支架,半圆凸台的弧面可以适配圆柱类零件的侧面定位需求,侧孔则用来穿装锁紧螺钉,实现被定位零件的快速装夹固定。

  从设计思路层面拆解这个构件,首先是确定L型的主体壁厚,这类小型基座的壁厚通常不会低于6mm,避免装夹受力时出现结构变形,主体的水平段底面为全平面加工,保证和安装台面的贴合度,减少安装后的倾斜误差;垂直段顶部的半圆凸台,其圆心和垂直段的竖直中心线重合,保证凸台两侧的受力对称,不会出现单侧应力集中的问题。侧孔的位置设置在垂直段的中下部,距离水平段安装面的高度要匹配常用锁紧螺钉的操作空间,避免螺钉拧紧时扳手和水平段发生干涉,孔的轴线和垂直段的正面保持垂直,保证锁紧时螺钉的受力方向和定位面垂直,不会出现侧向分力导致零件装夹偏移。

  从安装边界来看,这类构件的水平段通常会设置两个沉头安装孔,用来穿装螺栓将基座固定在工作台面上,沉头孔的深度要保证螺栓头完全沉入平面以下,不会突出底面影响安装贴合度;水平段的内凹空腔是减重设计,在不影响整体结构强度的前提下,减少构件的整体重量,同时空腔的内角都设置了工艺圆角,避免加工时应力集中导致的开裂问题,也能减少建模时的尖锐边报错。半圆凸台的顶面不需要做额外加工,保持和垂直段一体成型的平面即可,凸台的弧面粗糙度要求不高,作为粗定位面使用时,Ra6.3的精度就可以满足日常使用需求。

  实际建模练习时,首先绘制L型主体的截面草图,标注好各段的长度、壁厚尺寸,拉伸生成主体结构后,再绘制半圆凸台的截面,和主体做合并拉伸,之后在垂直段对应位置绘制侧孔的草图,做拉伸切除生成通孔,最后处理所有的边部倒角和内角圆角,检查各特征之间的尺寸约束是否完全定义,避免出现欠定义导致的尺寸漂移。这类构件虽然结构简单,但涵盖了机械结构设计里最基础的定位、安装、受力、减重等设计逻辑,新手在练习时不能只追求外形相似,要结合实际使用场景去思考每个特征存在的意义,比如为什么侧孔要设置在这个高度,为什么半圆凸台要居中布置,为什么内凹空腔要留圆角,这些细节都是实际工程设计里必须考虑的问题,脱离使用场景的建模只是单纯的绘图练习,无法真正掌握结构设计的核心逻辑。

  在实际设备装配中,这类基座的水平段长度通常根据安装工位的空间来调整,垂直段的高度则匹配被支撑零件的定位高度,侧孔的直径根据所需锁紧力的大小来选择,通常M4到M6的螺钉就可以满足小型零件的锁紧需求,如果是承托较重的零件,还需要在垂直段和水平段的连接处增加加强筋,提升整体的结构刚性,避免长期受力后连接处出现断裂变形。半圆凸台的半径则根据被定位圆柱零件的直径来匹配,保证弧面和零件侧面的接触长度足够,不会出现线接触导致的零件压痕或者定位不稳的问题。
