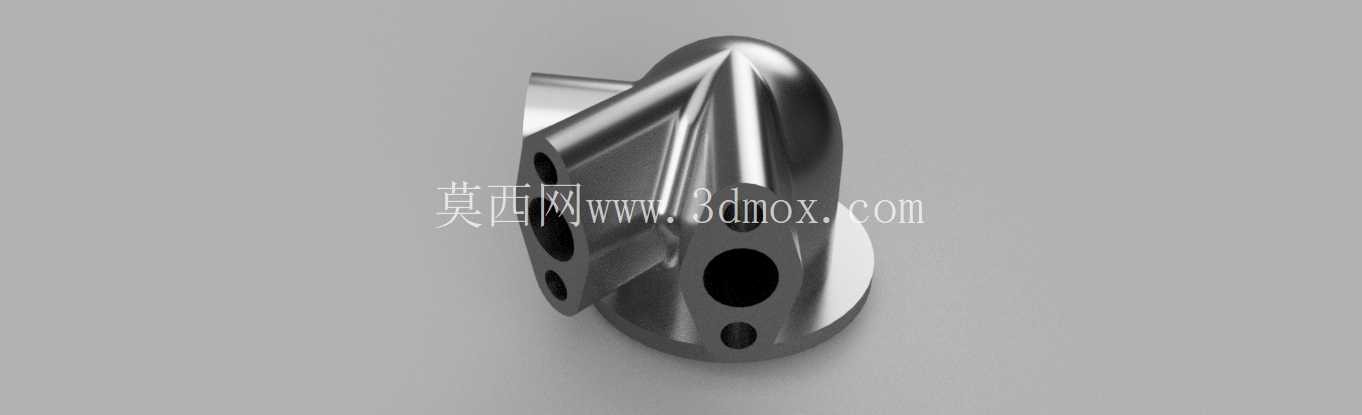

生物医学课程考试用多通连接金属构件

　　该构件属于生物医学设备配套的流体通路连接部件，主要应用在小型实验级生物反应装置、样本预处理管路系统中，承担多支路流体汇流、分流的核心连接作用，可同时对接三路不同管径的流体管路，满足实验过程中不同试剂、缓冲液的通路切换与汇通需求，适配小流量、低压力的生物实验流体传输场景，避免多管路单独布设带来的布局杂乱、接口漏液风险。从结构设计逻辑来看，构件采用一体化铣削成型思路，主体为圆弧过渡的异形腔体结构，所有流道转折处均做圆角顺滑处理，没有直角死区，能够减少流体滞留，避免生物样本在管路拐角处残留造成的交叉污染，这一设计完全贴合生物医学实验对管路洁净度、无残留的硬性要求。

　　构件的三个外接接口分别采用不同的孔径设计，对应不同规格的医用级软管或硬管插接需求，接口端面做了同轴度公差控制，保证与外接管路装配后同轴偏差控制在0.05mm以内，降低管路弯折应力。安装边界方面，构件底部设置圆形定位法兰面，法兰面上预留两个小规格安装定位孔，可通过M2规格的紧固件直接固定在设备安装基板上，定位法兰与主体腔体的过渡处做了加厚处理，能够承受安装时的锁紧应力，避免长期使用后出现连接部位开裂。整体外形没有尖锐棱角，所有外表面均做圆弧倒角处理，既方便安装时的手持操作，也避免在洁净实验环境中积尘，符合生物医学实验设备的易清洁要求。

　　流道内壁的粗糙度设计控制在Ra0.8以下，减少流体流动阻力，同时方便实验后的管路冲洗、灭菌操作，可适配高温高压灭菌的使用场景，不会因为反复灭菌出现结构变形。在设计验证阶段，该结构重点校核了腔体内部的压力承受能力，在0.2MPa的工作压力下，腔体壁厚的安全系数达到3.5以上，完全满足生物实验低压流体传输的强度要求，不会出现鼓胀、渗漏问题。三个接口的位置布局经过空间干涉校验，安装后相邻管路之间预留足够的操作空间，方便管路插拔、更换操作，不会出现相邻接口管路互相挤压的情况。构件的整体重心落在底部定位法兰的中心范围内，安装后不会出现偏载力矩，长期使用不会因为设备振动出现紧固件松动的问题。

　　从加工工艺适配性来看，该结构可通过五轴加工中心一次装夹完成全部外形与流道的加工，减少二次装夹带来的形位公差偏差，加工完成后仅需去除毛刺、做表面抛光处理即可达到使用要求，加工工序简洁，适合小批量教学试制与实验场景的定制需求。
