机床用后刀架精密结构三维设计

　　在普通车床、小型数控车床的切削加工工位中，后刀架承担着副切削工位刀具装夹、固定的核心作用，区别于前置电动刀架的多工位自动换刀功能，后置刀架更多承担切槽、切断、反向车削这类需要避让主刀架运动干涉的加工工序，在小型仪表车床、定制化专机的改造场景中，这类结构紧凑的后刀架往往能大幅拓展设备的加工范围，无需改动原有主刀架的安装结构，即可在床身后侧拓展出独立的刀具装夹位。

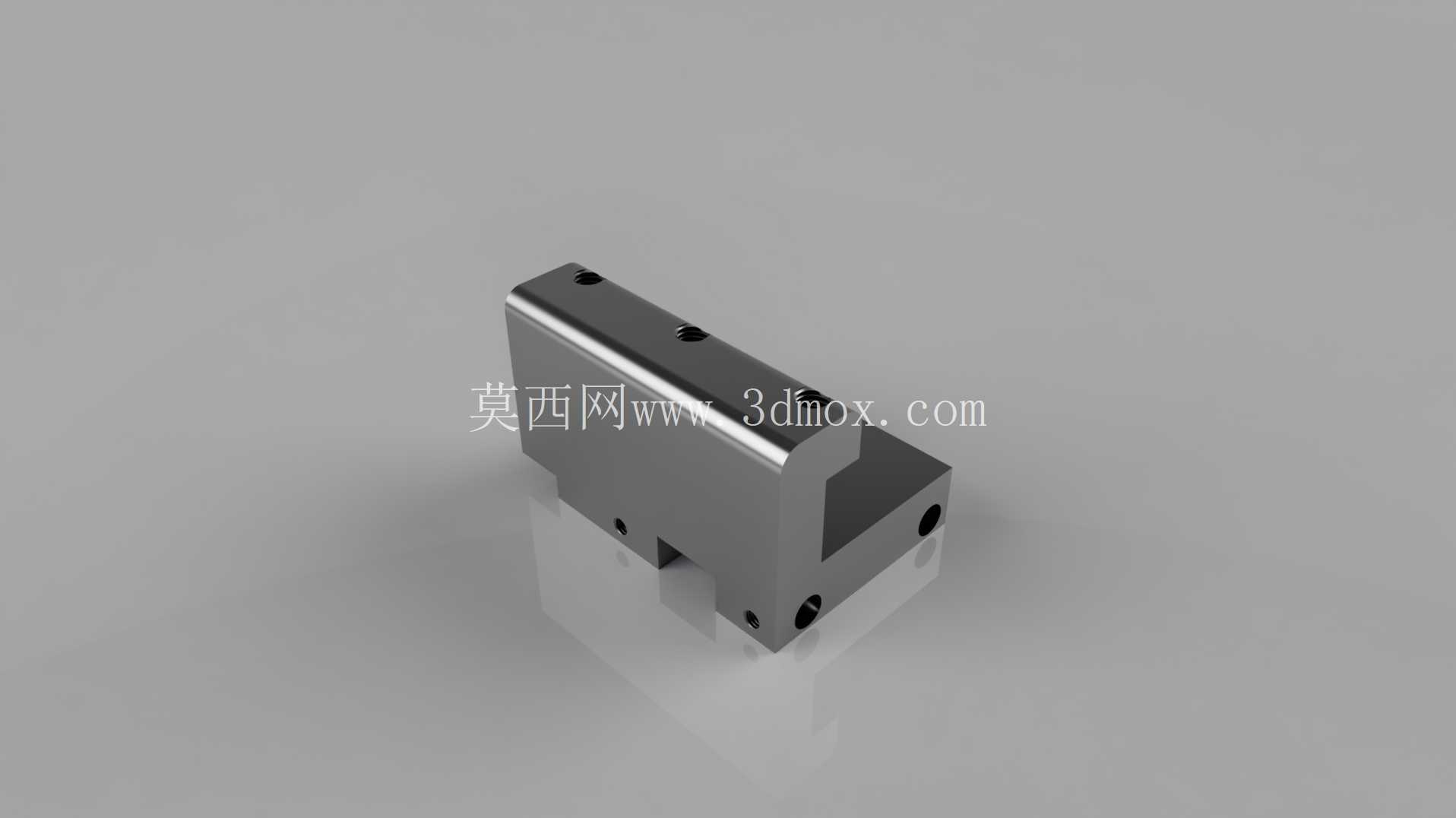

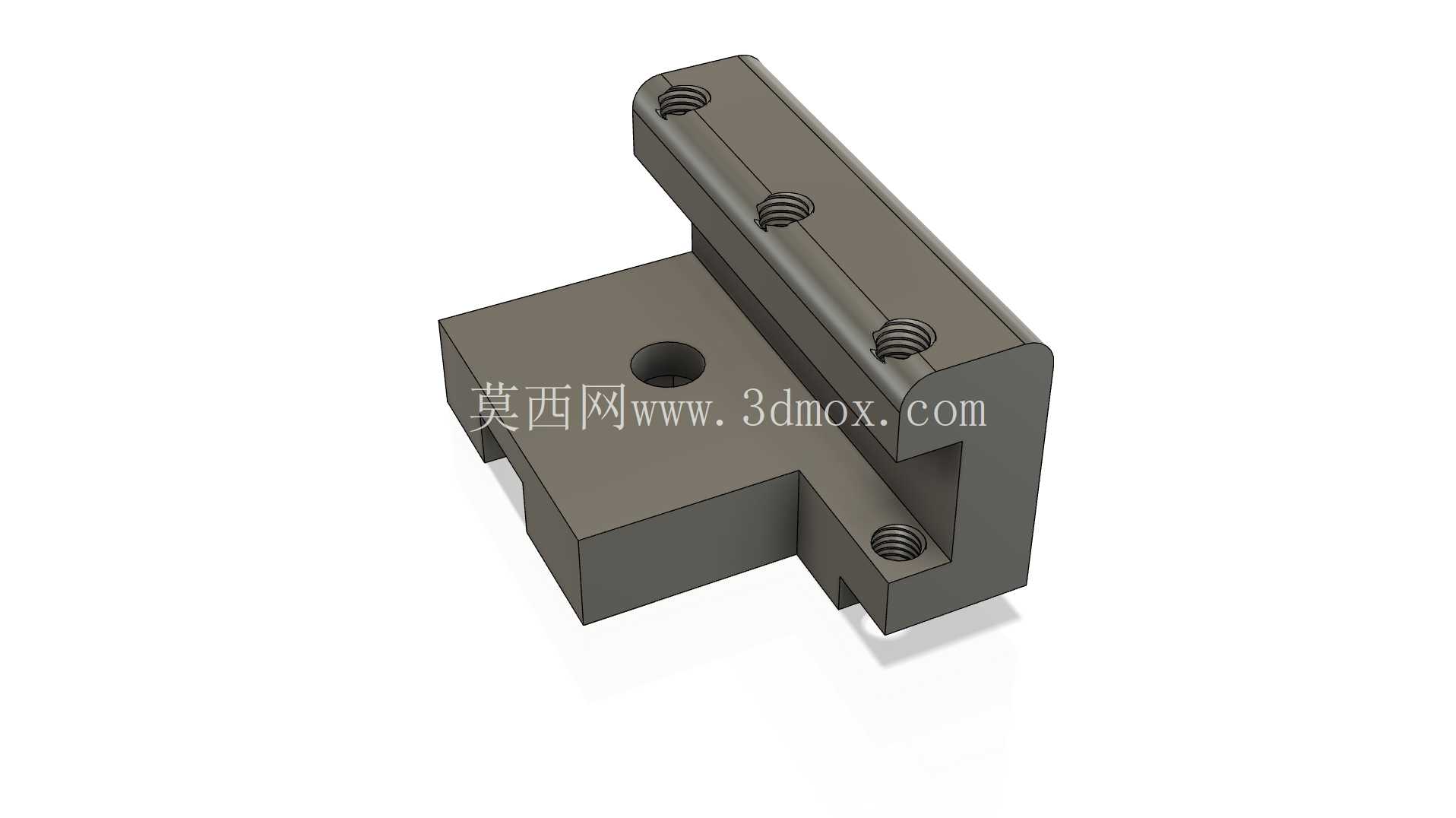

　　从结构设计逻辑来看，这款后刀架采用整体式块状基体设计，基体上部开设平行于安装基面的刀具装夹槽，槽侧预留两个锁紧螺钉孔，装入切刀、槽刀后通过内六角螺钉锁紧即可完成刀具固定，装夹过程无需额外调整垫片，刀具伸出长度可根据加工需求沿槽向自由调整，锁紧后刚性足以承受45号钢、铝合金等常见加工材料的切削载荷，不会出现让刀、振刀的问题。基体下部设计有与机床床身安装面匹配的定位凸台，凸台两侧预留贯穿的安装孔，可通过T型螺栓直接固定在床身后侧的导轨安装面上，定位凸台的尺寸公差控制在0.02mm以内，安装后刀架装夹面与主轴轴线的平行度可直接满足加工精度要求，无需二次刮研调整。

　　尺寸边界方面，这款后刀架的整体外轮廓尺寸为102毫米×70毫米×62毫米，安装时需要预留的最小空间范围可参考该外轮廓向外拓展10毫米的操作空间，用于锁紧螺钉的扳手操作、刀具调整时的手动操作空间，不会与前置刀架的运动行程产生干涉。基体侧面预留的两个定位销孔，可在批量加工场景下加装定位销，实现刀架的快速拆装定位，拆下后重新安装时无需重新打表找正，即可恢复原有安装精度，适合多品种小批量生产场景下的快速工位切换。

　　从实际使用场景出发，这类后刀架除了常规的切断、切槽工序外，还可装夹小型镗刀、滚花刀，完成内孔精加工、外圆滚花等工序，在加工细长轴类零件时，后刀架装夹的跟刀架配件还可配合主刀架完成细长轴的辅助支撑，降低细长轴加工时的弯曲变形量。设计过程中特意将基体的棱边做了R2的倒角处理，避免安装调整过程中锋利棱边划伤操作人员，同时所有螺钉孔均做了沉孔处理，锁紧螺钉装入后不会突出基体表面，避免加工过程中铁屑缠绕在突出的螺钉头上，清理铁屑时更加方便。基体材质可选用45号钢调质处理，表面发黑防锈，也可根据使用场景选用铝合金材质降低整体重量，适合小型桌面级机床的轻量化改造需求。

　　在安装适配性上，这款后刀架的安装孔距可适配市面上多数小型车床的后侧安装槽位，无需额外打孔改造，对于部分无后侧安装位的小型机床，也可通过加装过渡板的方式将其固定在中拖板后侧，随中拖板一同做进给运动，拓展中拖板的刀具装夹数量。刀具装夹槽的宽度适配常用的20mm方柄车刀，也可通过加装V型垫块装夹圆柄刀具、小型镗刀杆，适配范围覆盖多数常规机加工序的刀具装夹需求。结构上没有设计复杂的传动、转动部件，日常使用仅需定期清理装夹槽内的铁屑、在螺钉锁紧位置涂抹少量润滑脂防止锈蚀，即可长期保持稳定的装夹精度，维护成本极低，适合小型加工车间、教学实训机床、个人DIY加工场景使用。
