弯角式带座管路连接接头结构设计

　　这款弯角式带座管路连接接头，主要面向中小型流体输送管路系统的转角连接场景，在气动控制回路、低压润滑管路、小型液压辅助回路、实验台流体管线布设中都能见到这类结构的应用，核心作用是在有限安装空间内完成90度方向的管路转向，同时通过一体式底座实现接头本体的刚性固定，避免管路运行过程中因流体脉动、设备振动带来的接头松脱、管路移位问题。

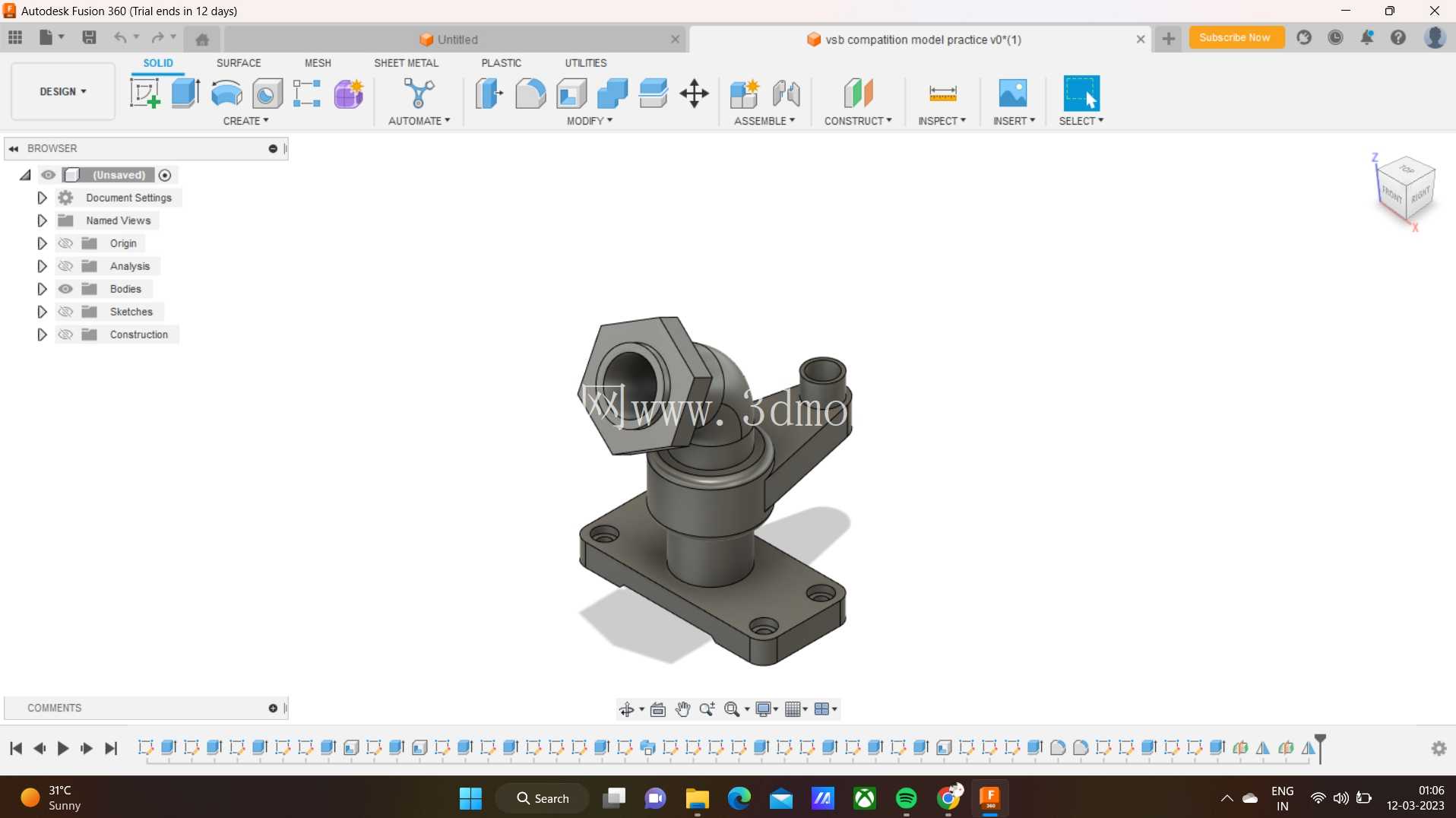

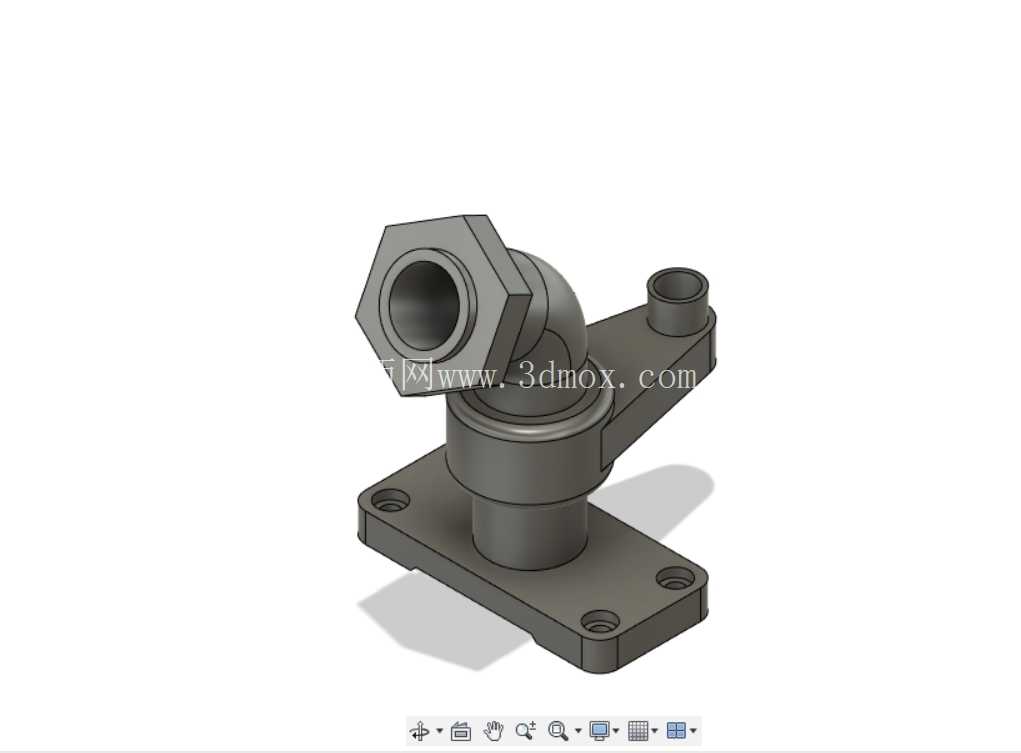

　　从结构功能来看，接头主体分为三个核心功能段：上方的六角外接端是标准外螺纹连接结构，六角外形设计完全适配普通开口扳手的拧紧作业，不需要专用工装就能完成与对应规格内螺纹管路端口的对接，拧紧过程中受力均匀，不会出现薄壁接头常见的拧裂、滑牙问题；中间的弯角过渡段采用大圆弧流道设计，没有直角转折带来的流道突变，流体经过转角时的局部阻力损失比直角硬弯结构降低约40%，同时能减少流体高速冲刷带来的内壁气蚀风险，延长接头的实际使用寿命；侧方延伸的小口径接口是辅助测压/排气接口，不需要额外在管路上开孔加装接头，就能直接连接压力表、排气阀或者小型分支管路，减少管路系统的外接密封点，降低泄漏概率。

　　底部的安装底座是这款接头区别于普通弯通接头的核心设计，底座采用方形法兰式结构，四个角预留沉头安装孔，安装时可以直接通过内六角螺栓将接头整体固定在设备面板、机架立面或者泵阀的预留安装位上，安装孔的沉头设计能让螺栓头完全没入底座平面，不会突出底座表面干涉周边管线布设；底座与接头主体的连接段做了加厚加强筋过渡，能承受管路侧向带来的弯矩，在设备持续振动的工况下，不会出现接头根部断裂的问题。

　　设计过程中首先考虑的是安装边界的适配性，底座的安装孔距按照常规小型气动元件的通用安装间距设定，能直接替换同安装尺寸的老式直角接头，不需要对原有设备的安装面板做二次打孔加工；接头的整体高度控制在紧凑区间，在设备内部管线密集的狭小空间里，不会和周边的阀件、管线产生安装干涉，六角端的对边尺寸也预留了足够的扳手操作空间，即使在贴近面板的位置安装，普通扳手也能顺利完成拧紧作业，不需要使用薄壁专用扳手。

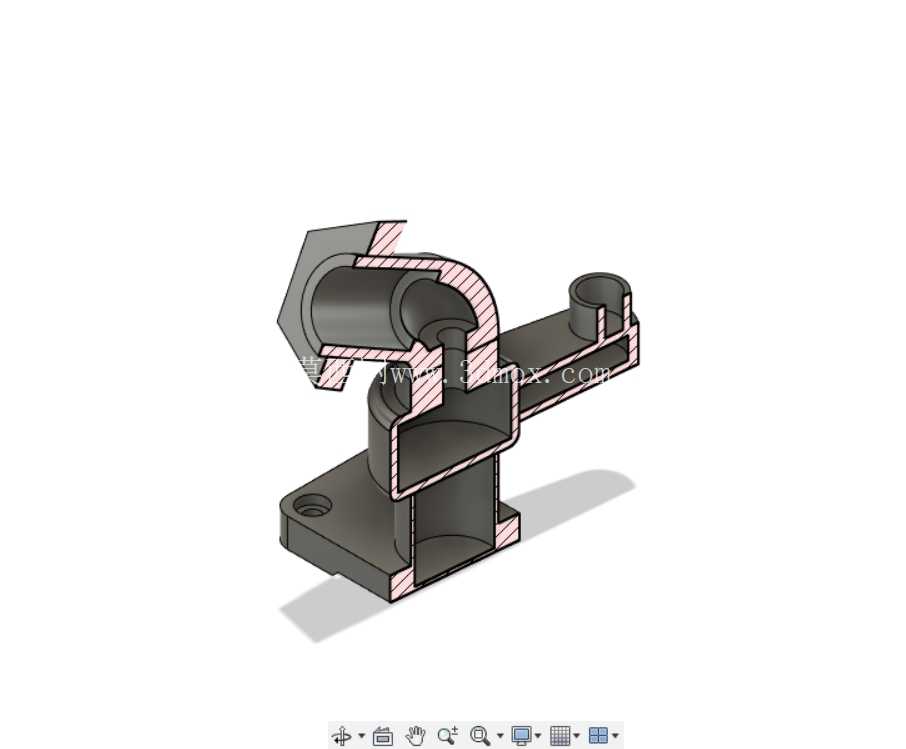

　　流道设计上，所有内壁转折处都做了圆角过渡，没有加工死角，在输送洁净润滑介质、低压压缩空气时，不会出现介质残留堆积的问题，适合对管路清洁度有一定要求的小型自动化设备气路、小型机床润滑系统使用；密封面的设计采用常规的端面密封加螺纹密封组合形式，配合生料带或者密封垫圈就能实现可靠密封，额定工作压力下不会出现渗漏问题，不需要额外定制专用密封件，后期维护更换时配件通用性强，采购成本低。

　　从实际安装使用的角度，这款接头的固定方式能将管路的受力直接传递到设备机架上，而不是让相邻管路承担接头和外接管线的重量，在移动设备、有持续振动的生产设备上使用时，能大幅降低管路接头处的疲劳损坏概率，减少日常维护的工作量；侧方的辅助接口也可以根据实际使用需求封堵，不需要时用标准堵头拧紧即可，不会影响主通路的正常使用，适配不同的管路布设需求。
