带U型槽切角底座安装固定结构件

项目分类:通用机械零部件 发布时间:2024-12-26 ID:871808
  • 带U型槽切角底座安装固定结构件
  • 带U型槽切角底座安装固定结构件

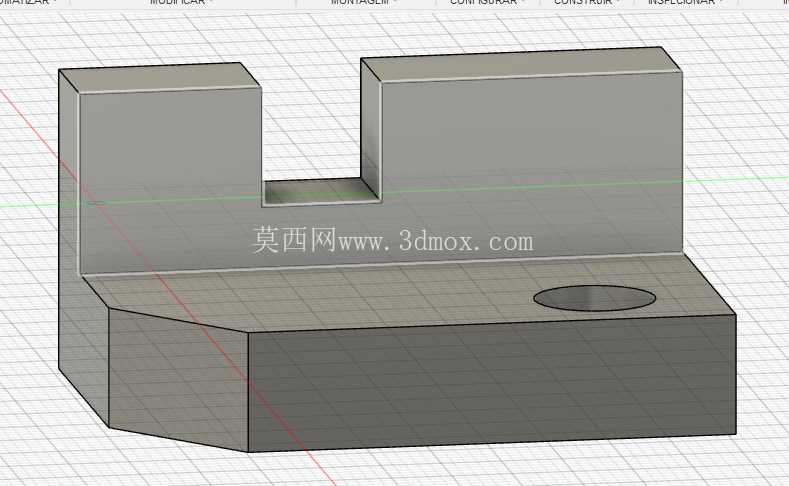

  该结构件属于工业设备配套的安装支撑类构件,主要应用于小型电控模块、传感单元、低压配电组件的承载固定场景,在桌面型测试工装、小型自动化设备的工位旁侧安装位、低压电源配套组件的固定基座场景中适配性较强。从结构设计逻辑来看,构件采用一体化铣削成型思路,底部基座做了前侧斜切处理,并非常规直角矩形底座,这一设计主要是为了避让安装工位旁侧的走线槽、相邻构件的突出棱边,避免安装时出现结构干涉,同时斜切处理也能减少基座边角的应力集中,在设备运行产生小幅振动时,斜切面可以分散边角处的受力,降低长期使用后出现边角崩裂、形变的概率。

  基座上表面预留的圆形沉孔为安装定位孔,孔位深度与孔径按照常规M6规格内六角螺栓的安装尺寸设计,既可以穿入螺栓将整个构件固定在设备安装面,也可以作为上部搭载组件的定位销孔使用,孔位边缘做了微小倒角处理,避免螺栓拧入时刮伤螺纹、或者定位销插入时出现卡滞。上部的双立壁加中间U型凹槽的结构,是整个构件的核心功能区,两侧立壁的高度保持一致,壁厚均匀,中间凹槽的宽度尺寸按照常规小型接线端子排、微型传感模块的安装宽度预留,凹槽的底面与基座上表面为同一平面,搭载的组件可以直接嵌入凹槽内,通过两侧立壁限制组件的左右窜动,不需要额外加装侧向固定压片,减少装配时的零件数量。立壁的顶部做了0.5mm的微小倒角,去除机加工产生的锐边毛刺,避免装配人员操作时被锐边划伤,同时也能避免组件嵌入凹槽时被锐边刮伤表面涂层。从安装边界尺寸来看,整个构件的基座长度控制在120mm区间内,宽度控制在80mm区间,整体高度不超过70mm,属于小型安装支撑件,不需要占用过大的设备安装空间,基座底部为全平面设计,安装时可以完全贴合设备的金属安装板面,不需要额外做找平处理,接触面积足够保证固定后的稳定性,即使搭载的组件重量达到2kg,也不会出现侧翻、歪斜的情况。

  在实际选型应用中,该构件可以直接替换同尺寸的直角安装座,尤其适合安装空间边角有斜向走线、相邻构件有斜向突出结构的场景,不需要对原有安装位做二次切割、打磨处理,降低现场改装的工作量。构件的壁厚设计保持均匀,所有转角处都做了R2的内圆角处理,不管是采用机加工方式制作金属件,还是采用3D打印、注塑方式制作非金属件,都能避免壁厚不均导致的形变、缩孔问题,加工工艺适配性较强。在结构强度校核层面,两侧立壁的厚度设计满足侧向受力要求,当嵌入凹槽内的组件受到侧向拉扯力时,立壁不会出现弯折形变,U型凹槽的深度足够限制组件的上下窜动,即使设备运行时存在持续的小幅振动,组件也不会从凹槽内脱出。

  基座上的安装孔位距离基座边缘的尺寸满足螺栓安装的扳手空间要求,使用常规内六角扳手就可以完成螺栓的拧紧操作,不需要特殊的安装工具。另外,构件的前侧斜切角度为45度,这个角度的设计既能够最大化避让相邻结构,也不会过度削减基座本身的结构强度,斜切面与基座底面、上表面的衔接处都做了圆角过渡,避免应力集中导致的结构断裂。在实际装配场景中,该构件可以单独作为小型组件的安装基座使用,也可以多个并排拼接,组成更长的安装槽位,适配不同长度的条形组件安装需求,拼接时相邻构件的立壁可以紧密贴合,不会出现缝隙,保证搭载组件的安装平面度。
