十字安装座带滚轮铰接支撑结构

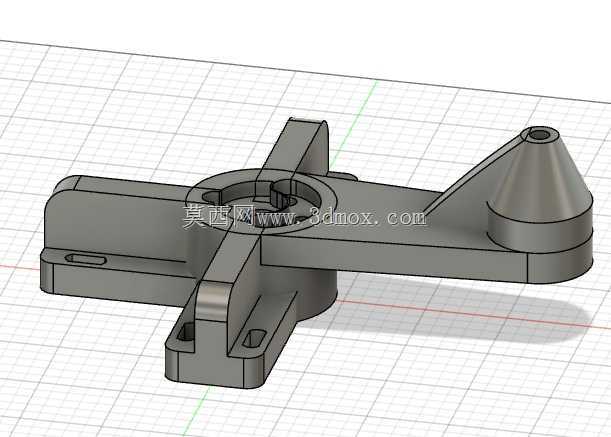

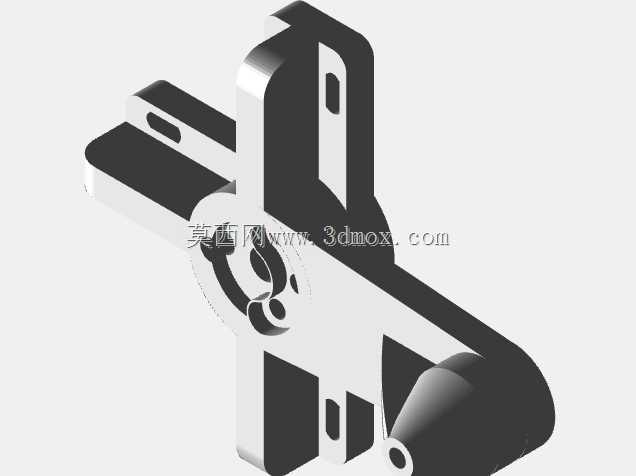

　　该结构件属于设备传动与支撑系统中的配套连接件，常见于轻型输送线的张紧调节端、小型工装夹具的摆臂支撑位、自动化分拣设备的导向轮安装座，也可用于非标设备中需要实现小角度摆动、滚轮导向的工位，替代传统焊接式支架，降低现场改制的加工成本。从结构布局来看，主体采用十字形安装臂设计，四个延伸臂上均开设长圆形调节孔，这类孔型的设计初衷是为安装时提供位置调整余量，抵消安装基座的加工误差，同时可根据实际张紧需求调整滚轮的伸出距离，无需额外加装调整垫片，适配不同张紧行程的使用场景。

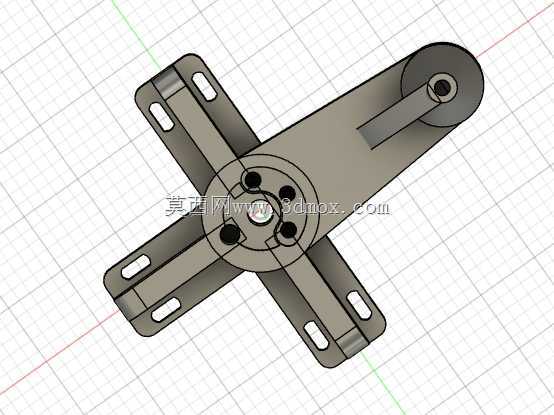

　　中心区域为回转核心，设置有中心定位孔与周边四个固定孔，中心孔用于穿装铰接转轴，保证整个摆臂可绕固定轴实现定轴摆动，周边四个小孔用于安装限位衬套或者端盖固定螺丝，避免转轴工作时出现轴向窜动，同时可在孔内加装自润滑衬套，降低铰接部位的转动磨损，提升长期运行的稳定性。单侧延伸臂末端集成滚轮组件，滚轮通过悬臂销固定在臂端，滚轮外圈做圆弧过渡处理，工作时可与传动皮带、导向滑轨或者输送料带的侧边接触，既可以作为皮带张紧轮使用，通过摆臂的角度变化自动补偿皮带长期运行产生的伸长量，维持皮带传动的张紧力稳定，避免皮带打滑、跳齿问题；也可以作为物料输送的侧边导向轮，对运行中的料件进行侧向限位，防止料件在输送过程中出现偏移、卡滞。

　　从安装边界来看，十字形的四个安装臂呈90度对称分布，安装时可根据设备内部的空间布局选择任意两个相邻或者对向的臂体进行固定，适配不同方向的安装空间，长圆孔的长度方向均沿臂体延伸方向设置，调整行程覆盖臂体长度的三分之一，可满足多数轻型传动场景的调节需求。设计时对臂体的转角处均做了圆角过渡处理，避免应力集中，在保证整体结构强度的前提下，对臂体非受力区域做了适当的减薄处理，降低零件整体重量，减少铰接转动时的惯性力矩，让摆动动作更灵活。

　　滚轮的安装位置与中心回转孔的中心距经过匹配设计，保证摆臂在最大摆动角度范围内，滚轮不会与安装基座或者周边其他结构产生干涉，滚轮的内孔预留了轴承安装位，可根据使用转速需求选配滑动轴承或者滚动轴承，高速场景下搭配深沟球轴承可降低滚轮转动阻力，低速重载场景下可换成铜质滑动衬套提升承载能力。这类铰接支撑结构在实际应用中不需要复杂的配套安装件，仅需一根铰接转轴、对应规格的固定螺丝即可完成装配，维护时仅需定期检查铰接部位与滚轮的磨损情况，更换易损件即可快速恢复设备运行，相比一体化焊接的支撑结构，后期维护成本更低，调整灵活性更强，适配各类轻型自动化设备、小型输送装置、非标工装的改造与搭建需求，在小负载的传动、导向、张紧工位都能实现稳定的功能表现。
