百隆METABOX系列抽屉导轨组件结构

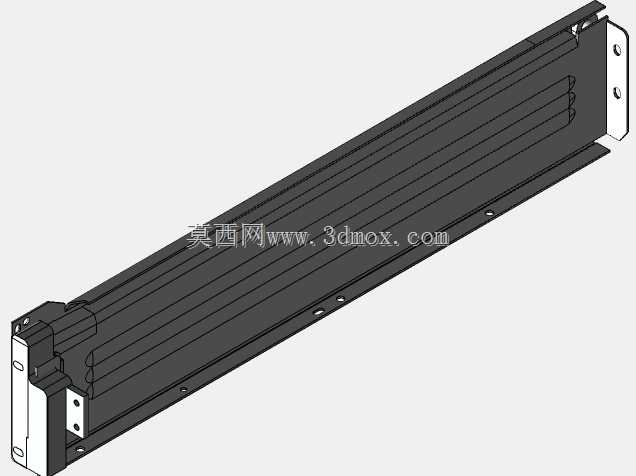

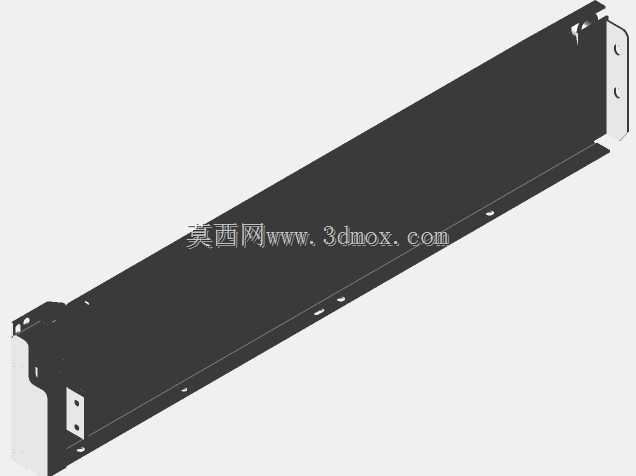

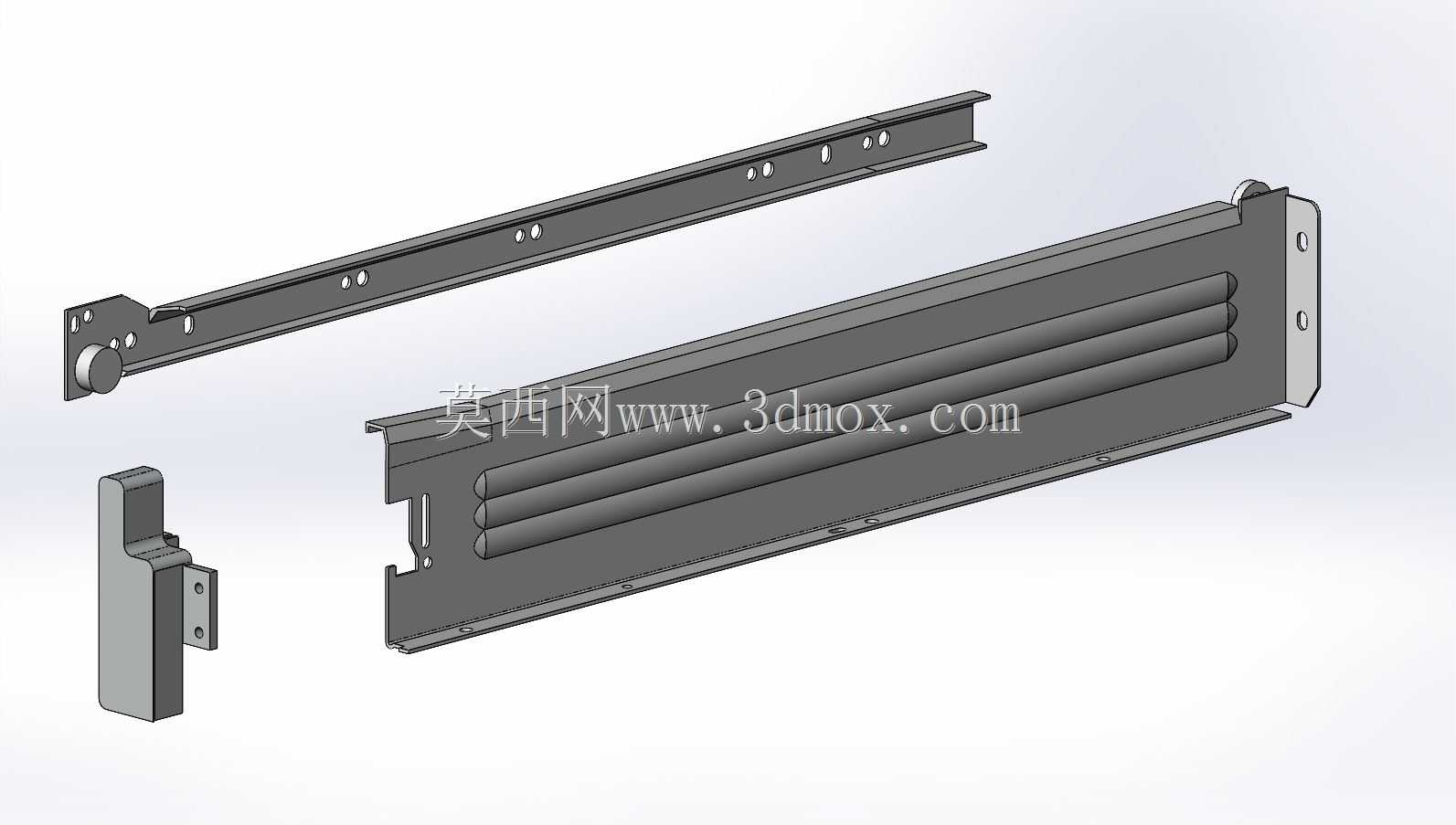

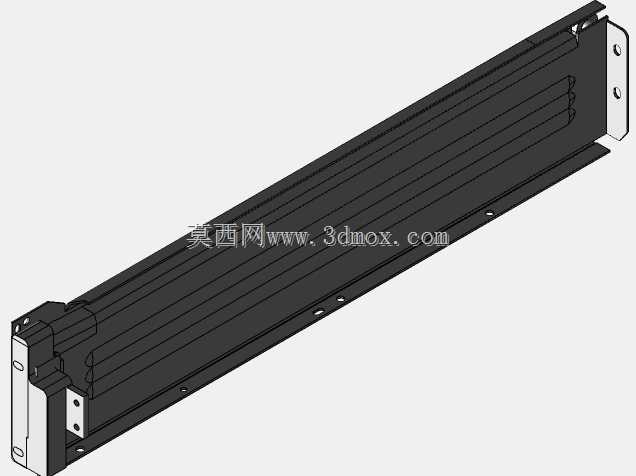

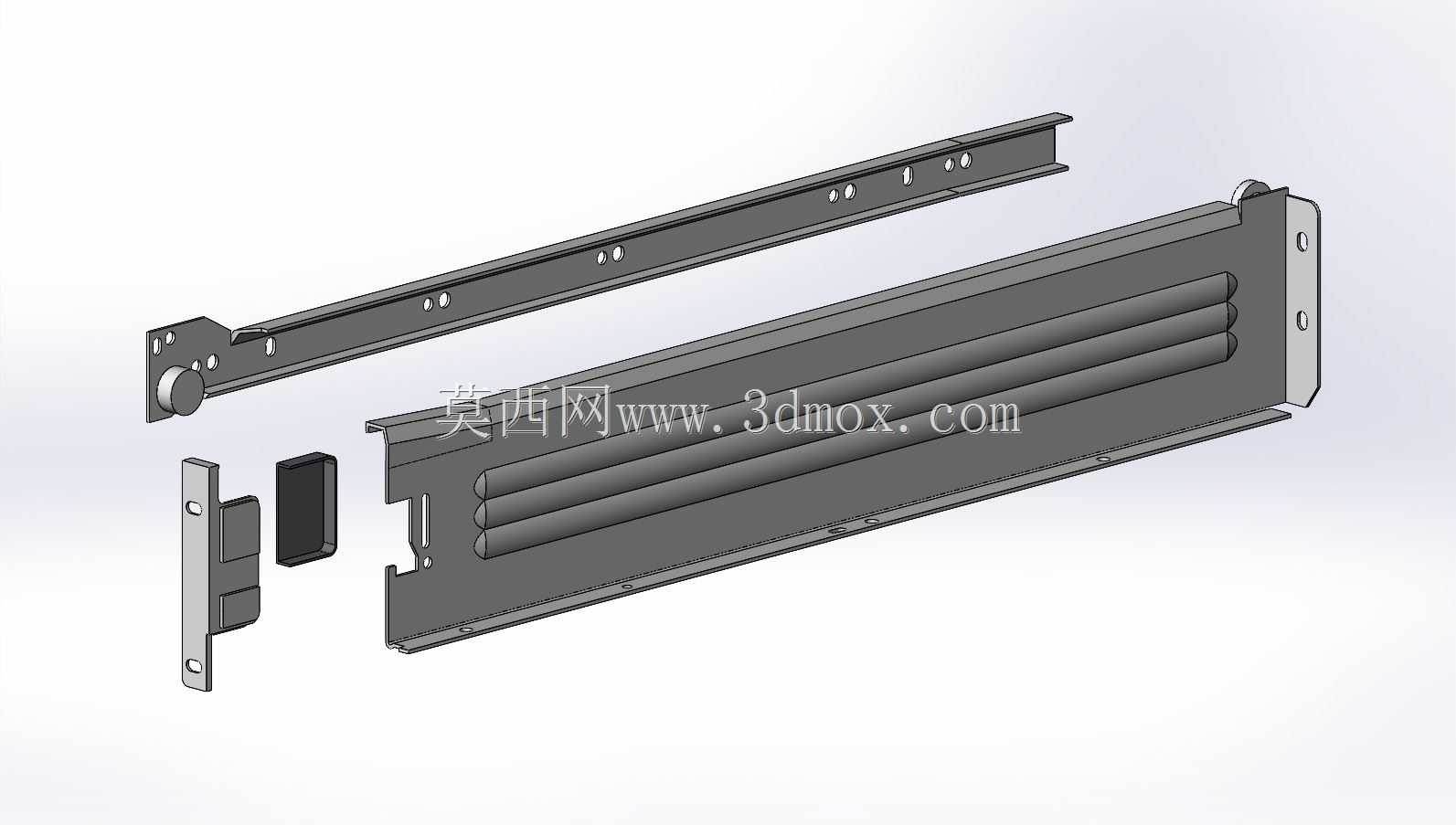

　　这套抽屉导轨组件主要面向定制家居、办公家具、商用展柜等场景的抽屉装配需求，作为抽屉承重滑动的核心支撑构件，承担抽屉开合过程中的载荷传递、运动导向与位置限位功能，适配常规厚度的抽屉侧板安装，可满足日常储物场景下的反复开合使用要求。从结构设计来看，组件包含左右对称的侧装导轨主体、抽屉侧邦以及配套的安装连接构件，导轨部分采用冷轧钢板冲压成型的结构，截面经过多道弯折强化，在控制构件整体重量的同时提升了截面抗弯模量，避免抽屉满载状态下出现导轨下挠变形的问题。

　　导轨滑动面的型面设计匹配配套滚轮的运动轨迹，开合过程中滑动阻力均匀，不会出现局部卡滞的情况，侧邦部分的多道横向加强筋设计，能够提升长尺寸抽屉侧板的结构刚性，减少板材厚度带来的形变问题，同时侧邦上预留的安装孔位采用标准化间距设计，可适配市面主流的抽屉面板连接扣件，不需要现场二次打孔即可完成快速装配。设计过程中充分考虑了现场安装的容错空间，导轨上的安装孔设计为长圆孔形式，允许安装时在水平与垂直方向进行小范围的位置调整，抵消柜体加工过程中出现的孔位误差，降低现场安装的调试难度。

　　导轨的安装边界适配常规18mm厚度的柜体侧板，导轨长度对应500mm深度的抽屉柜体，安装完成后抽屉的拉出行程可满足常规储物的取放需求，不会因为行程不足导致抽屉深处物品取放困难。左右侧导轨采用镜像对称设计，其中一侧为完整结构，另一侧可通过镜像复用完成建模，减少重复建模的工作量，同时也能保证左右构件的安装尺寸一致性，避免出现两侧导轨不同步导致的抽屉开合歪斜问题。构件的连接部位采用卡扣与螺丝结合的固定方式，日常使用过程中不会出现连接松脱的问题，同时在需要拆卸抽屉时，只需要触发导轨上的解锁卡扣即可将抽屉整体从柜体上分离，不需要额外拆卸螺丝，方便后期的柜体清洁与构件维护。

　　在实际选型应用中，这套导轨组件可适配标准抽屉与内抽两种配置，只需要调整对应的面板安装扣件位置即可完成两种配置的切换，不需要更换导轨主体构件，能够减少家具生产企业的物料备货种类，降低仓储管理成本。导轨的滑动接触面在设计时预留了润滑脂存储的微小凹槽，长期使用过程中润滑脂不会因为反复滑动被完全挤出，能够长期保持稳定的滑动手感，减少日常维护的频次。构件的所有外露边缘都经过了折边倒钝处理，安装与使用过程中不会出现锐边划伤的问题，符合家具五金的安全设计要求。从建模逻辑来看，所有的冲压孔位、弯折半径都按照实际冲压工艺的参数进行设计，没有出现工艺无法实现的尖角或者零壁厚结构，模型可直接用于后续的工程图导出、BOM清单生成以及装配干涉检查，在进行整柜设计时，可以直接将该模型装配入柜体装配体中，核对抽屉与柜体门板、侧板、背板的间隙是否符合设计要求，提前排查安装干涉问题，减少实际生产过程中的试装返工量。
