多格阵列式家用制冰托盘结构设计

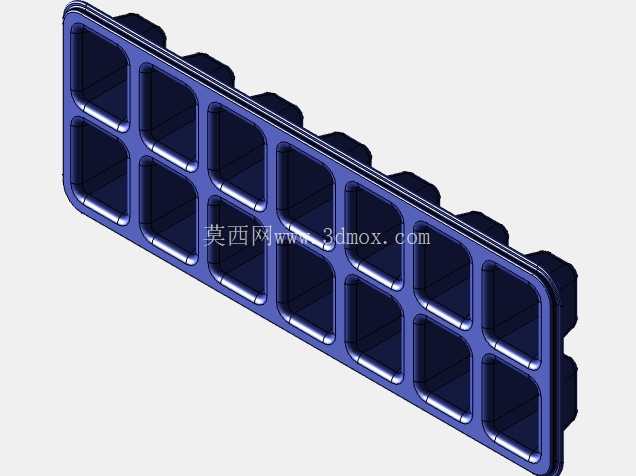

　　日常餐饮场景里的制冰需求，大多依赖标准化的冰格产品完成，这款多格阵列的冰盘结构，核心是解决批量制冰、取冰便捷性与堆叠收纳的多重实际需求。从结构布局来看，整体采用长条形矩形外轮廓，单排设置7个独立制冰容腔，上下共排布2行，总计14个独立冰格单元，每个容腔采用带圆角的方形截面设计，避免直角位置的应力集中，同时也能减少冰块与腔壁的吸附力，取冰时仅需轻微扭转托盘本体，就能让冰块顺利脱离容腔，不需要额外借助工具撬动，适配家庭冰箱冷冻层的常规搁板尺寸，外轮廓边缘做了加厚翻边处理，一方面提升整体结构的抗扭刚度，反复扭转取冰时不会出现永久变形，另一方面翻边可以作为支撑结构，直接搭在冰箱冷冻抽屉的侧壁上，不需要额外占用搁板的平整置物空间，也能避免制冰过程中托盘倾斜导致水液洒漏。

　　容腔之间的连接筋采用等壁厚设计，壁厚控制在均匀的2mm区间，符合注塑成型的工艺要求，不会出现局部壁厚差过大导致的缩痕、翘曲问题，相邻容腔之间的筋位同时起到加强结构的作用，让整个托盘在装满水的状态下，中部不会出现明显的下挠变形，搬运过程中也不会因为受力不均出现水液溢出。每个容腔的底部做了微小的拔模斜度，开口位置尺寸略大于底部尺寸，这个设计不仅是为了注塑脱模的工艺需求，同时也能在水结冰体积膨胀时，给冰体留出足够的形变释放空间，避免容腔被冰体撑裂，延长产品的使用寿命。外轮廓的四个边角都做了大圆角过渡，没有尖锐的棱角，日常使用拿取时不会划伤手部，也能避免边角位置磕碰冰箱内壁造成涂层损伤。

　　从实际使用场景出发，这款冰格的设计还考虑了堆叠兼容性，托盘顶部的翻边位置做了内嵌式的定位台阶，多个同规格冰格堆叠存放时，上层冰格的底部可以嵌入下层冰格的台阶定位槽内，不会出现滑动偏移，冷冻层内可以垂直堆叠多个冰格，最大化利用垂直方向的储物空间，不会因为堆叠导致容腔被挤压变形。容腔的深度经过适配，单块冰块的重量控制在15g左右，刚好适配常规水杯、冷饮杯的口径，不需要额外敲碎就能直接放入杯中，不管是制作冷饮、冰镇食材还是户外露营携带使用，都能满足单次的用冰量需求。材质适配食品级注塑工艺要求，结构上没有狭窄的死角位置，使用后冲洗时可以快速清理每个容腔的内壁，不会残留水渍滋生细菌，日常维护的便捷性较高。

　　设计过程中优先平衡了成型工艺与使用体验的关系，没有做多余的异形结构，整体结构对称，模具结构简单，不需要复杂的抽芯结构就能完成注塑生产，能有效控制生产制造成本，同时所有的棱边都做了R0.5以上的圆角处理，既避免了使用过程中的划伤风险，也能减少注塑过程中应力集中导致的开裂问题。拿取端的翻边宽度设置在12mm，手指可以轻松搭在翻边位置，即使手上沾有水渍也能稳定拿取托盘，不会出现打滑脱落的情况。针对冷冻环境下的材料特性，结构上预留了足够的形变余量，在-20℃的冷冻环境下，材料出现低温脆化的概率大幅降低，即使不小心掉落在地面也不会出现碎裂的情况。
