带玻璃面板的三角六面体管框架结构

　　该三角六面体管架结构在工业场景中可适配多类需要通透防护与结构支撑结合的设备外围防护需求，尤其适合对内部组件可视性有要求的小型电气配套装置外围框架，比如配套变压器的外置防护展示架，既能够通过管材搭建的刚性框架承担外部磕碰的防护作用，又可以通过内嵌的玻璃面板实现内部组件运行状态的直观观测，无需拆解框架即可完成日常巡检的目视检查环节。从结构功能来看，整体框架采用管材拼接成型，管材自身的截面惯性矩能够在控制整体重量的前提下保证足够的结构刚度，相比实心型材搭建的同尺寸框架减重可达40%以上，同时管材的中空内腔还可预留走线空间，适配配套设备的线路布设需求，避免线路外露造成的磨损或安全隐患。

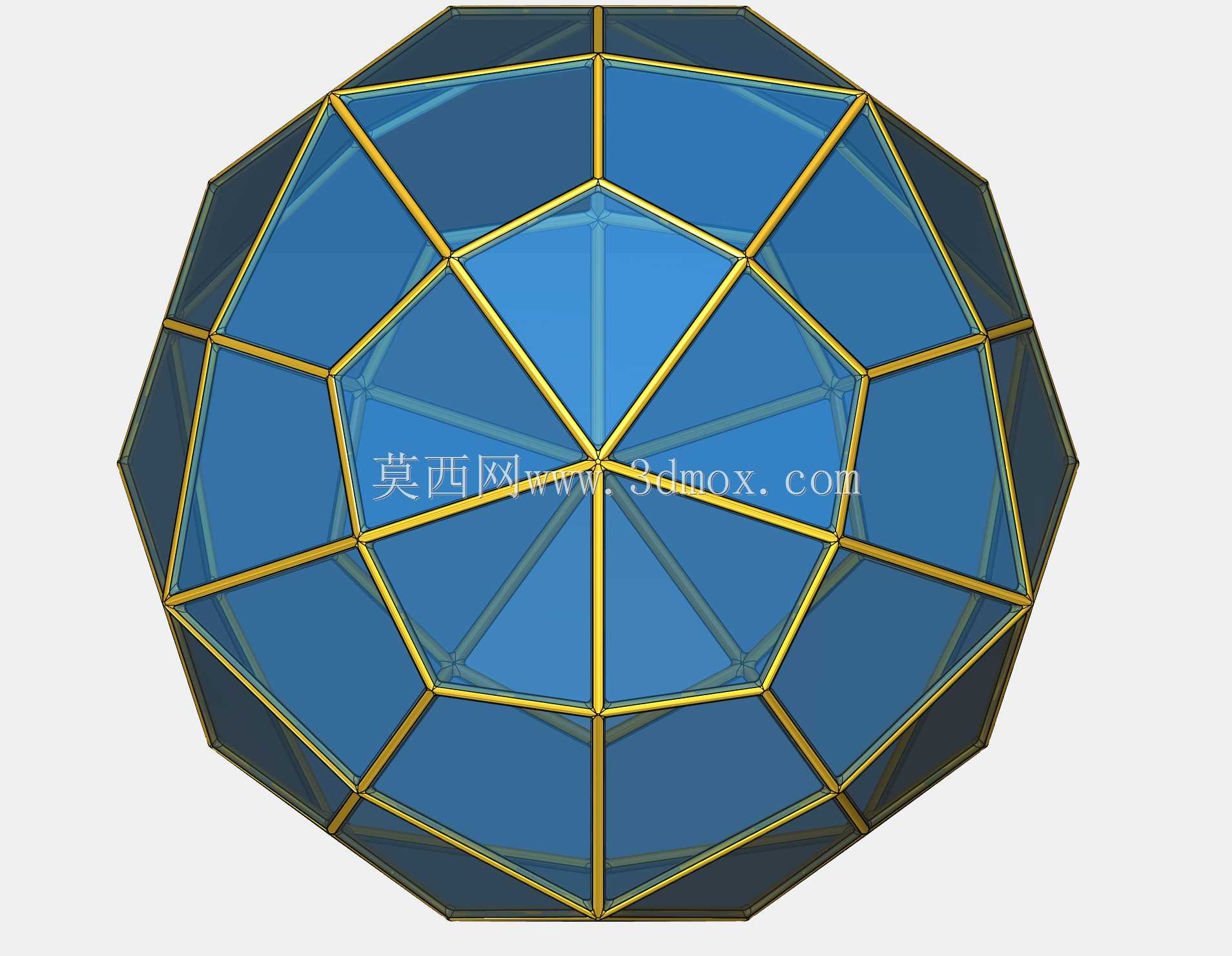

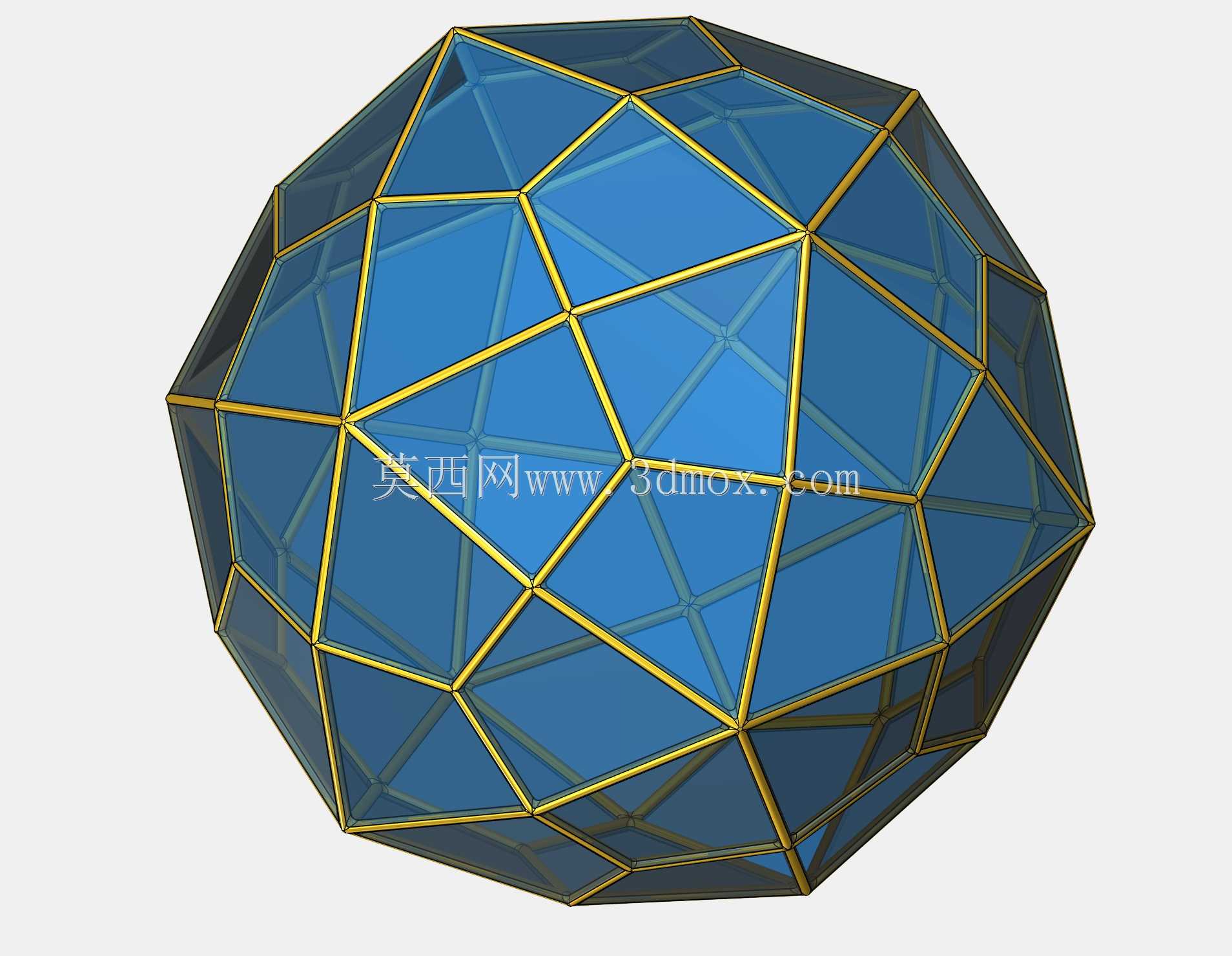

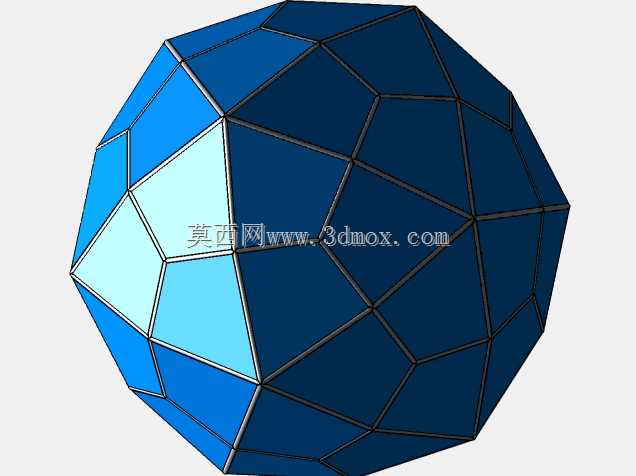

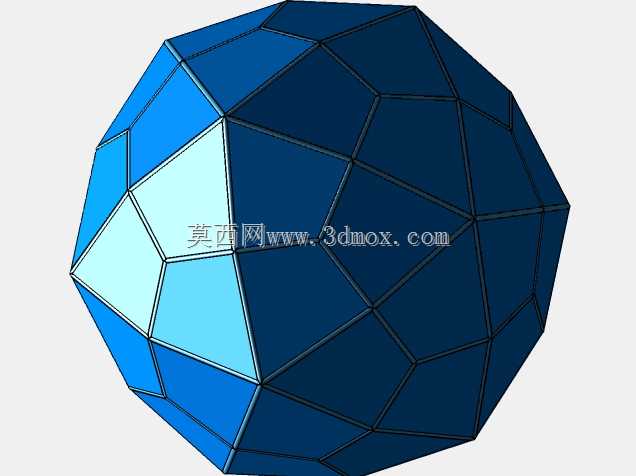

　　设计过程中以十二面体为基础拓扑原型，对每个面向内做挤压成型处理，生成带有五边形横截面轮廓的棱柱段，调整棱柱段的延伸长度，让相对侧的棱柱延伸范围形成非对称的错落结构，避免对称结构带来的应力集中点均匀分布导致的共振风险，最后将所有生成的棱柱段做相交布尔运算，保证管材交接位置的无缝衔接，无需额外的角码连接件即可实现框架的整体刚性，减少装配环节的零件数量，降低现场安装的复杂度。外形层面，整体轮廓为三角六面体的衍生形态，所有外凸棱边均做了等半径的圆角过渡，避免尖锐棱边造成的安装或运维过程中的划伤风险，玻璃面板嵌入在管材框架预留的卡槽内，卡槽深度预留了玻璃厚度加密封胶层的安装余量，可适配3-5mm厚度的钢化玻璃或亚克力面板，安装时可从框架内侧完成玻璃的固定，外侧无外露的固定螺丝，保证整体外观的整洁性，同时也减少了外露紧固件的锈蚀风险。

　　安装边界方面，框架底部预留了三个均匀分布的安装孔位，孔位间距按照通用小型设备的安装基座尺寸做了适配，可直接通过螺栓固定在配套设备的顶部或侧方安装面，无需额外制作转接支架，框架整体的外接圆直径控制在300mm以内，高度不超过280mm，不会占用过多的设备外围空间，同时预留的玻璃面板透光率可达90%以上，不会遮挡内部组件的观测视线。在实际使用场景中，这类管架结构除了电气设备的防护观测用途外，还可作为小型工业展品的展示框架，或者自动化设备端的透明防护舱框架，管材的材质可根据使用环境选择不锈钢或铝合金型材，适配不同的防腐或轻量化需求，玻璃面板也可根据使用场景替换为防静电亚克力或者防眩光玻璃，满足不同工况下的使用要求。

　　结构受力层面，通过棱柱相交的一体化结构设计，所有管材的连接点均为连续的实体衔接，相比焊接或连接件拼接的框架，整体抗扭刚度提升30%左右，在承受侧向冲击载荷时，应力能够沿着棱柱段均匀分散到整个框架结构上，不会出现局部应力过大导致的管材变形或连接点断裂问题。设计过程中还考虑了加工工艺的可行性，所有管材的相交线均为规则的空间曲线，可通过五轴切割设备一次加工成型，不需要复杂的工装夹具即可完成单根管材的下料，装配时仅需按照定位标记将各段管材拼接焊接即可，整体加工难度低，适合批量生产。
