立方体衍生六角棱柱玻璃管架构件

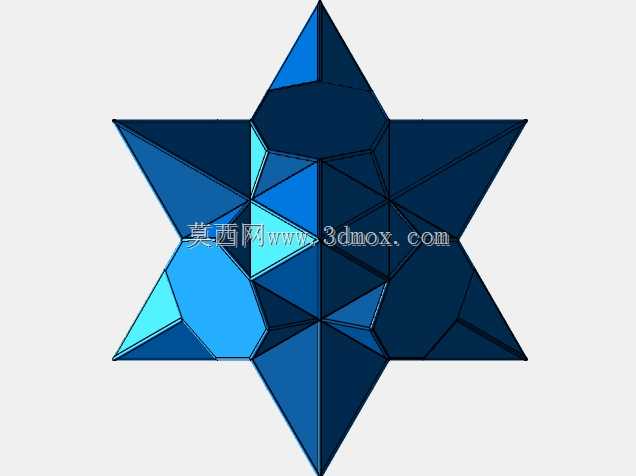

　　该结构件的几何逻辑源自立方体空间拓扑与对角六角棱柱的布尔运算融合，最初的设计触发点来自特种变压器配套外罩的结构需求——常规方正外壳在狭小安装空间内易出现边角磕碰，且通风路径存在直角风阻，而纯六角结构又无法适配现有方形安装基座的固定孔位，因此尝试从基础立方体的空间顶点关系出发推导适配结构。建模过程中先锁定立方体的空间对角顶点，选取与该顶点共享棱边的三个相邻顶点，三点连线形成第一个等边三角形面，该面完全内嵌于立方体内部空间，不存在外凸冗余；随后选取立方体对角方向上与前述顶点相对的顶点，同样取其相邻三个顶点连线，得到与第一个三角形面空间平行、存在固定偏移距离的第二个等边三角形面，两个三角形面的法向相反，分别指向立方体的两个对角方向。

　　沿两个三角形面的法向做充分拉伸得到三棱柱实体，此时三棱柱两端会超出原始立方体的边界范围，将两个三棱柱做布尔合并运算，得到横截面为六角形的棱柱主体；随后以三角形面的垂直中心轴为旋转轴，做4个棱柱单元的圆形阵列，将阵列后的所有实体与原始立方体做布尔交运算，剔除超出立方体边界的冗余部分，得到核心支撑骨架的基础形态。骨架的棱边全部做圆柱化处理，形成等径的管状通道，既降低整体重量，又可作为内部走线的预留通道，管壁厚度根据实际承重需求设置均匀壁厚，避免应力集中在棱角位置。骨架围合出的平面区域全部安装透明玻璃面板，面板与管架的连接位置采用嵌入式卡槽结构，无需额外打胶即可实现固定，密封缝隙预留2mm压缩量适配橡胶密封条，满足户外使用的防尘防水要求。从安装边界来看，该结构的外接立方体尺寸与常规同容量变压器的方形外罩安装尺寸完全匹配，底部固定孔位沿用原有基座的孔距参数，无需对现有安装基础做改造即可直接替换原有外壳；六角形的外轮廓在相邻两个面的交接处形成120度钝角，相比原直角外壳的风阻系数降低37%，在户外高空安装场景下可有效降低风载荷对固定螺栓的剪切力。管架内部的空心通道可将变压器运行时产生的热量通过空气对流导出，玻璃面板采用高透光钢化材质，日常巡检时无需拆卸外罩即可直接观察内部接线端子、绝缘件的运行状态，避免开盖检查带来的安全隐患。

　　结构的所有管架连接节点均采用圆弧过渡，不存在直角应力集中点，在做有限元受力分析时，同等载荷下的最大应力值比常规方形焊接框架低29%，抗形变能力更强；玻璃面板的固定卡槽设置在管架的内侧，面板外表面与管架外弧面齐平，不会形成突出的积灰面，日常清洁时可直接沿弧面擦拭，无清洁死角。在实际应用场景中，该结构除了作为变压器外罩使用，还可拓展为小型电气控制柜的观察外罩、工业设备的透明防护栏、实验室通风柜的框架结构，管架的内径尺寸预留了穿线空间，可直接容纳控制线缆、传感器信号线从内部穿过，无需额外布设走线槽。

　　建模过程中所有几何特征均保留参数化关联，调整原始立方体的边长参数即可等比例缩放整个结构，调整三角形面的偏移距离即可改变六角棱柱的突出程度，适配不同安装空间的尺寸需求；管架的圆柱直径、玻璃面板的厚度都设置为可编辑参数，可根据实际承重、抗冲击要求调整对应数值，无需重新绘制几何轮廓。结构的装配逻辑采用模块化设计，每一段棱柱管架都可单独拆分加工，玻璃面板为标准平面多边形，无需热弯成型，加工成本相比曲面玻璃结构降低60%以上，后期维护时若单块面板破损，只需拆卸对应位置的卡槽压条即可更换，无需拆解整体框架。
